Hallo zusammen,

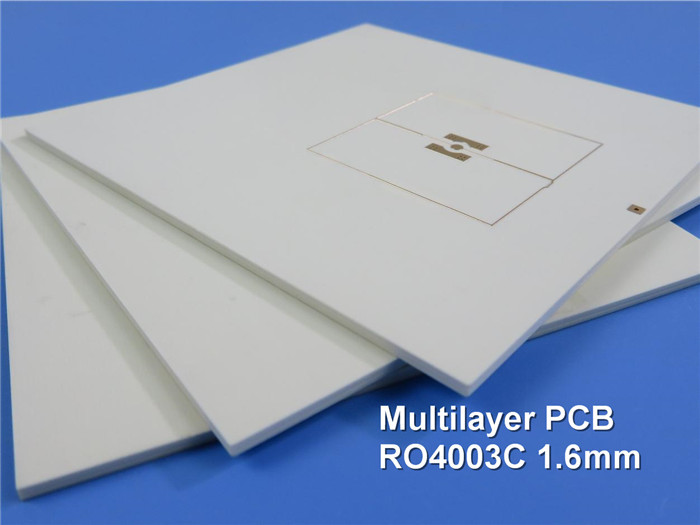

Heute sprechen wir über eine Art von 4-lagigen Hochfrequenz-Leiterplatten, die auf einem 16mil-Kern aus RO4003C gefertigt werden.

Die Platine ist als 4-lagige Struktur konzipiert, da 4-lagige Leiterplatten relativ einfach und kostengünstig sind, was zur Erschließung eines neuen Marktes beiträgt.

Schauen wir uns zuerst den Aufbau an.

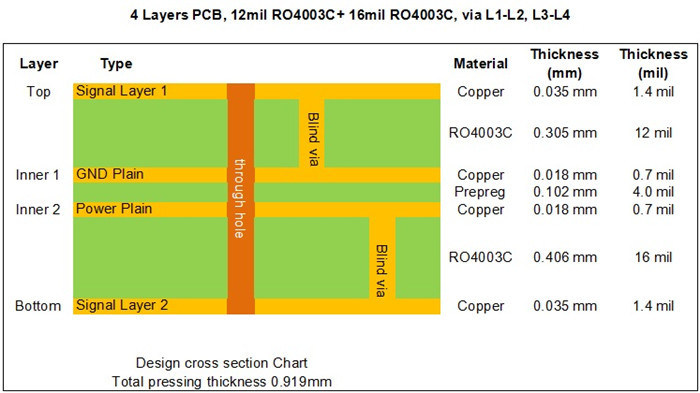

Beim Blick auf den Aufbau sehen wir, dass die 1. bis 2. Lage und die 4. bis 3. Lage 12mil-Kern aus RO4003C und 16mil-Kern aus RO4003C sind. Der Kern hat eine feste Dicke, die für die elektrische Länge von HF-Leitungen auf der Leiterplatte sehr wichtig ist, und die 2 Kerne sind durch Klebefolie - Prepreg - verbunden.

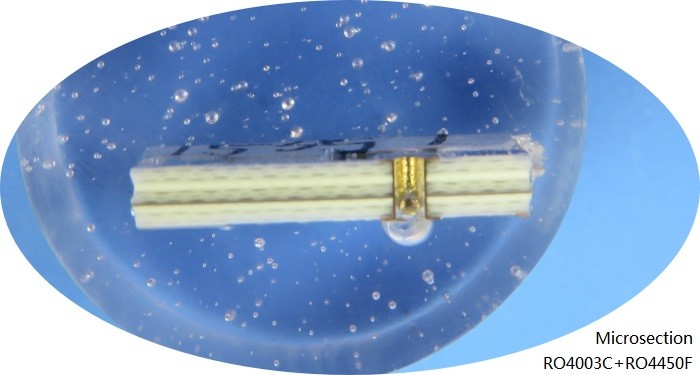

Derzeit werden 2 Arten von PP in mehrlagigen Hochfrequenz-Leiterplatten verwendet. Das sind FR-4-Dielektrikum und Hochfrequenz-Dielektrikum, wie z.B. RO4450F, Cuclad 6250, Taconic's FastRise-28 (FR-28) usw.

Kupfergewicht auf der inneren Lage ist eine halbe Unze, auf den äußeren Lagen 1 Unze.Blind-Vias werden auf beiden Kernen gebohrt.Die 2.

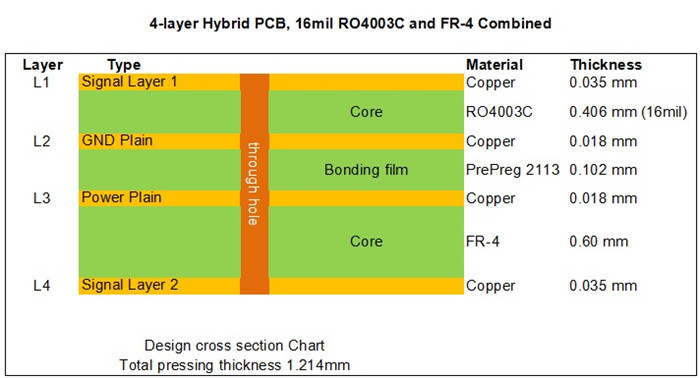

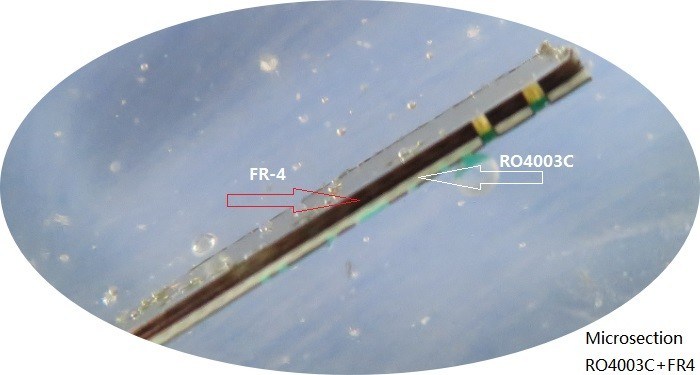

Platine ist eine gemischte Leiterplatte, FR-4 wird auf Lage 3 und Lage 4 verwendet, Hochfrequenzsignale werden auf dem Hochfrequenzsubstrat übertragen: L1 und L2. Je nach tatsächlicher Anwendung kann die Dicke des Dielektrikums und des FR-4 angepasst werden.^{Die Anwendung von 16mil RO4003C Hybrid-Leiterplatten ist breit gefächert, z.B. modulare Oszilloskope, Antennenkombinatoren, symmetrische Verstärker, 4G-Antennen usw.}Die Vorteile von 16mil RO4003C Hybrid-Leiterplatten sind wie folgt:

1) RO4003C weist eine stabile Dielektrizitätskonstante über einen breiten Frequenzbereich auf. Dies macht es zu einem idealen Substrat für Breitbandanwendungen.

2) Reduzierung des Signalverlusts in Hochfrequenzanwendungen erfüllt die Entwicklungsanforderungen der Kommunikationstechnologie.

3) Kostenreduzierung gegenüber Stapeln mit ausschließlich verlustarmen Materialien;

Standarddicken von RO4003C sind 0,008 Zoll (0,203 mm), 0,012 Zoll (0,305 mm), 0,016 Zoll (0,406 mm), 0,020 Zoll (0,508 mm), 0,032 Zoll (0,813 mm) und 0,060 Zoll (1,524 mm). Diese Dicken sind im Haus verfügbar. Wir freuen uns auf Ihre Patronage.
