4 Schicht Hochfrequenz-PWB errichtet auf 6.6mil und 20mil RO4350B mit blindem über für Radar-Sensor

4-lagiges Hochfrequenz-Leiterplattendesign auf 6,6 milund 20 milRO4350B mit vergrabenen Vias für Radarsensoren
(Leiterplatten sind kundenspezifische Produkte, die gezeigten Bilder und Parameter dienen nur als Referenz)

Hallo zusammen,

Mehrlagen-Rogers-Leiterplattenwerden aus mehreren kombinierten Kernen hergestellt, die sich von FR-4-Mehrlagen-Leiterplatten unterscheiden. Wie allen bekannt ist, gibt es8 Kerne in der RO4350BFamilie, d.h. von 4 mil (0,101 mm) bis 60 mil (1,524 mm).

RO4350B Dicke

Daher ist es sehr interessant, dass der Aufbau von 4 Lagen auf viele verschiedene Arten erfolgen kann.

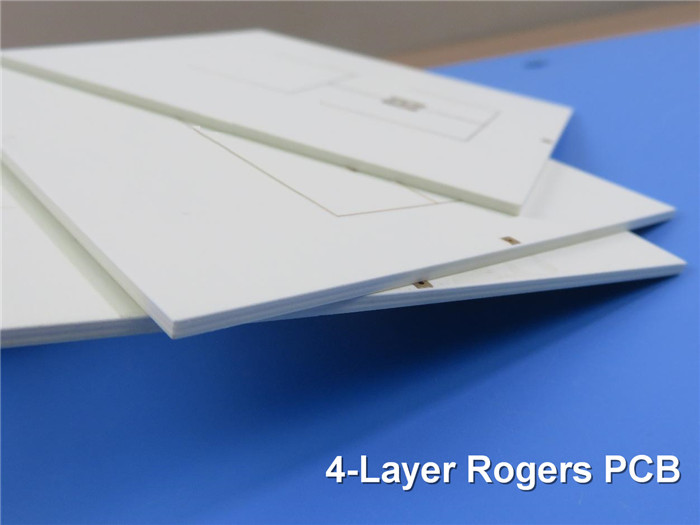

Heute stellen wirRogers 4-Lagen-Leiterplatten auf 6,6 mil und 20 mil RO4350Bvor.

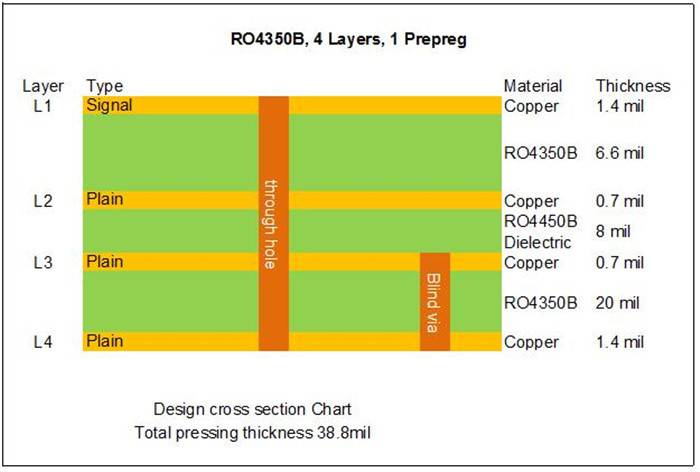

Sehen wir uns die erste an, deren Aufbau zuerst gezeigt wird.


Schicht 1 bis Schicht 2 ist der erste Kern von 6,6 mil, Schicht 3 bis Schicht 4 ist der zweite Kern von 20 mil, sie werden durch 2 LagenRO4450F(1 RO4450F=4 mil) verbunden. Diese Leiterplatte wird für Radarsensoren verwendet, ist 1,0 mm dick, mitImmersion GoldPads. Sie enthältvergrabene Viasvon der obersten Schicht zur inneren 1. Da es sich um einen asymmetrischen Aufbau handelt, ist eine Durchbiegung von 1,2 % zulässig. Sie wird gemäß IPC 6012 Klasse 2 unter Verwendung der gelieferten Gerberdaten gefertigt. Jeweils 10 Leiterplatten werden für den Versand verpackt.

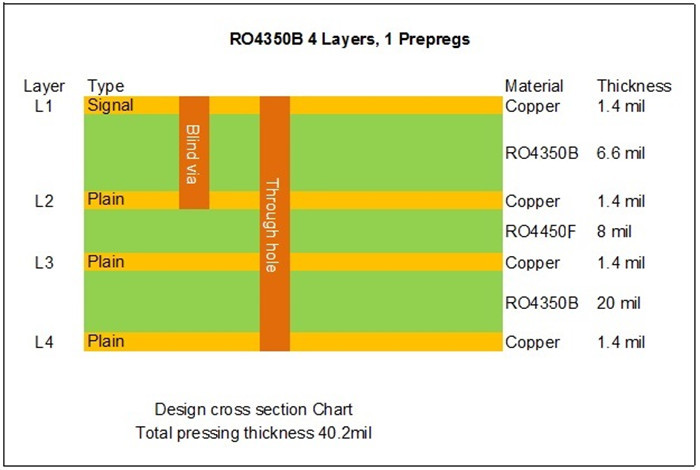

Die zweite ist der vorherigen sehr ähnlich, der Aufbau erklärt alles.



Merkmale und Vorteile
1) Die Dielektrizitätskonstante (DK) ist niedrig und stabil, daher ist die Signalübertragung gut und verzögerungsfrei.
2) Immersion Gold bietet eine ausgezeichnete Oberflächenplanheit, was besonders hilfreich für Leiterplatten mit BGA-Gehäusen oder sogar CSP-bestückten Komponenten ist, um die Ausfallrate während der Montage und Lötung zu reduzieren.
3) 100% Tests einschließlich elektrischer Tests und AOI-Inspektion, thermischer Belastungstest, Zuverlässigkeitstest, Isolationswiderstandstest und ionischer Kontaminationstest,
4) Schnell und flexibel, um die Produktionszeit vom Prototyp bis zur Serienproduktion zu verkürzen
5) UL-anerkannt und RoHS-konform

Anwendungen
TV-Antenne, Sender-Kombinator, Schallsteuerungs-Schalterinduktion, Turm-montierter Verstärker, HF-Modul, Leistungsteiler, Low Noise Block, 4G-Antenne
