Hybride 10-Schicht-PCB Rogers RO4350 6.6mil+FR4 Hybride PCB mit roter Lötmaske und Eintauchen-Gold
(PCBs sind maßgeschneiderte Produkte, das Bild und die gezeigten Parameter dienen nur zur Referenz)
Hallo, alle zusammen.
- Guten Tag! - Danke.

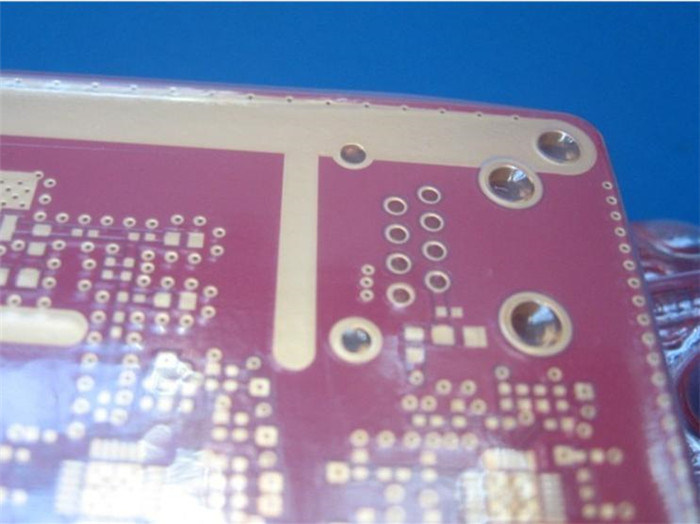

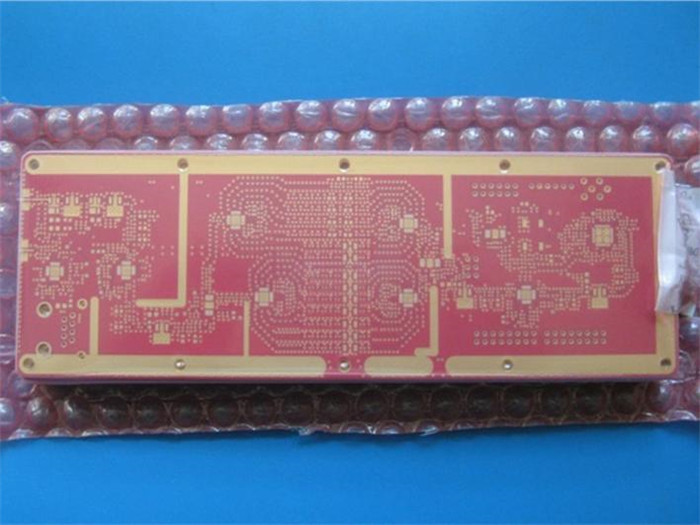

Heute geht es um eine Art10-Schicht-Hybrid-PCB auf RO4350B und FR-4 gebautDieses Brett wird für Anwendungen mit hohem Gewinn verwendet.
Die Platte ist eigentlich einfach, weil es nur durch Löcher jede Schicht verbunden.10,7 mm dick- Das sind die Klammern und Löcher.mit einem Durchmesser von mehr als 20 mmDie Oberfläche ist mit einer roten Lötmaske versehen, die nach IPC 6012 Klasse 2 hergestellt wurde, wobei die mitgelieferten Gerber-Daten verwendet wurden.
Anwendungen
Vorverstärker, WLAN-Verstärker, Relaisstationen und HF-Transceiver usw.
Unsere Vorteile
1) Ihnen helfen, sich auf Ihre Kernkompetenzen in den Bereichen Forschung und Entwicklung, Vertrieb und Marketing zu konzentrieren;
2) 30000 Quadratmeter Monatskapazität;
3) Erfüllung Ihrer PCB-Anforderungen vom Prototyp bis zur Massenproduktion;
4) Schnelle und pünktliche Lieferung;
5) IATF 16949 (2016), ISO14001 (2015), ISO9001 (2015), UL-zertifizierte Fabrik.
Parameter und Datenblatt
| PCB-Größe |
210 x 85 mm = 1 PCS |
| TYPE des Boards |
|
| Anzahl der Schichten |
Mehrschichtliche PCB, 10-Schichtliche PCB |
| Oberflächenbefestigungskomponenten |
- Ja, das ist es. |
| Durch Lochkomponenten |
- Ja, das ist es. |

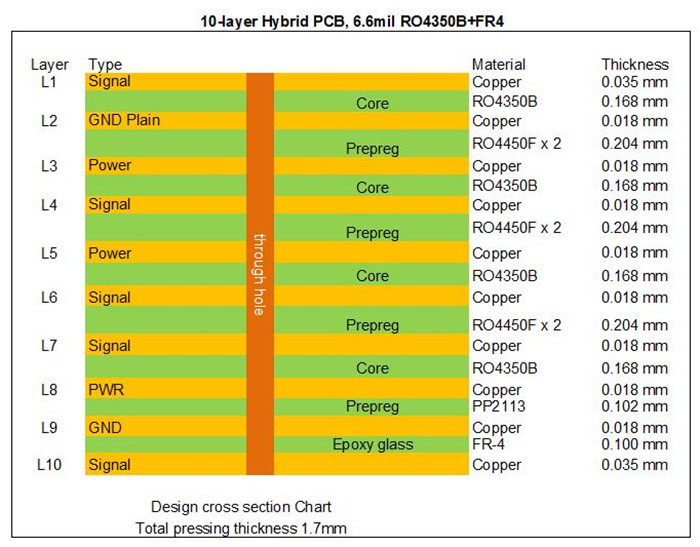

| Layer Stackup |
Kupfer ------- 35um ((1oz) + Top-Schicht aus Platten |
| RO4350B Kern 0,168 mm |
| Kupfer ------- 18um ((0,5 oz) Mittelschicht 1 |
| RO4450F Präpreg (2x0.1) 0,2 mm |
| Kupfer ------- 18um ((0,5 oz) Mittelschicht 2 |
| RO4350B Kern 0,168 mm |
| Kupfer ------- 18um ((0,5 oz) Mittelschicht 3 |
| RO4450F Präpreg (2x0.1) 0,2 mm |
| Kupfer ------- 18um ((0,5 oz) Mittelschicht 4 |
| RO4350B Kern 0,168 mm |
| Kupfer ------- 18um ((0,5 oz) Mittelschicht 5 |
| RO4450F Präpreg (2x0.1) 0,2 mm |
| Kupfer ------- 18um ((0,5 oz) Mittelschicht 6 |
| RO4350B Kern 0,168 mm |
| Kupfer ------- 18um ((0,5oz) Mittelschicht 7 |
| FR-4 Prepreg 0,1 mm |
| Kupfer ------- 18um ((1 Unze) Mittelschicht 8 |
| FR-4-Kern 0,1 mm |
| Kupfer ------- 35um ((1oz) + Platte BOT Schicht |
| Technik |
|
| Mindestspuren und Raum: |
50,9 Mil/5,9 Mil |
| Mindest- und Höchstlöcher: |
0.3mm/3.8mm |
| Anzahl der verschiedenen Löcher: |
16 |
| Anzahl der Bohrlöcher: |
11385 |
| Anzahl der geschliffenen Schlitze: |
0 |
| Anzahl der inneren Ausschnitte: |
0 |
| Impedanzkontrolle |
Nein |
| BORT-Material |
|
| Epoxiglas: |
RO4350B, RO4450B gemischt mit FR-4 TG>135 |
| Endfolie äußerlich: |
1.5 Unzen |
| Endfolie im Inneren |
0.5 Unzen |
| Endhöhe der PCB: |
1.7 mm ± 0.17 |
| Beschichtung und Beschichtung |
|
| Oberflächenbearbeitung |
Immersionsgold (17,7%) 2 μ" über 100 μ" Nickel |
| Lötmaske gilt für: |
Ober und Unter, 12 Mikonen Minimum. |
| Farbe der Lötmaske: |
Rot |
| Typ der Lötmaske: |
LPSM |
| Kontur/Schnitt |
Routing |
| Markierung |
|
| Seite der Komponentenlegende |
Ober und Unter. |
| Farbe der Komponentenlegende |
Weiß, S-380W, Taiyo geliefert. |
| Herstellername oder -logo: |
Auf der Tafel in einem Dirigenten und mit Beinen markiert |
| Durch |
Durchlöchert (PTH), überzeltet. |
| BEMERKUNG der Entflammbarkeit |
UL 94-V0 Genehmigung MIN. |
| Dimensionstoleranz |
|
| Ausmaß des Umrisses: |
0.0059" (0,15mm) |
| Plattierung: |
0.0030" (0,076mm) |
| Toleranz für Bohrungen: |
0.002" (0,05 mm) |
| TEST |
100% elektrischer Test vor der Lieferung |
| Art der zu liefernden Kunstwerke |
E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| Dienstleistungsbereich |
Weltweit, weltweit. |
