Hybrides HochfrequenzpWB 6-Layer mischte PWB auf 20mil 0.508mm RO4350B und FR-4 mit blindem über

(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)



Hallo jeder,

Guter Tag!



Heutiges Thema ist 6 Schicht hybrides PWB auf 20mil RO4350B und FR-4. Wir sehen 2 Bretter im Artikel.

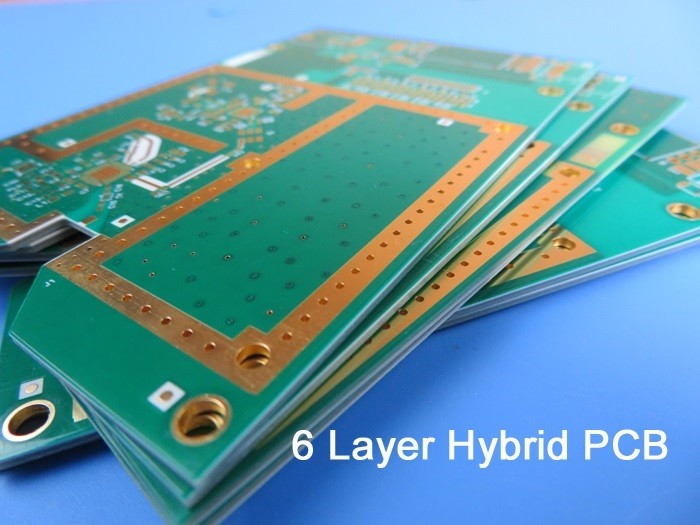

Das erste Brett wird im Satellitenempfänger verwendet. Es gibt einen RO4350B-Kern auf Oberschicht. Sehen Sie den Stapel-oben unten. Die Struktur ist ein wenig der Komplex wegen 3 Arten blinde vias. Es ist 1,71 Millimeter stark, wird weißer Silkscreen über grüner Lötmittelmaske auf beiden Seiten und Immersionsgold auf Auflagen und Bahnen überzogen. Gesamtem Brett wird 1 Brett oben zur Verfügung gestellt. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 25 Bretter für Versand verpackt.



Hybrides HochfrequenzpWB 6-Layer mischte PWB auf 20mil 0.508mm RO4350B und FR-4 mit blindem über 0

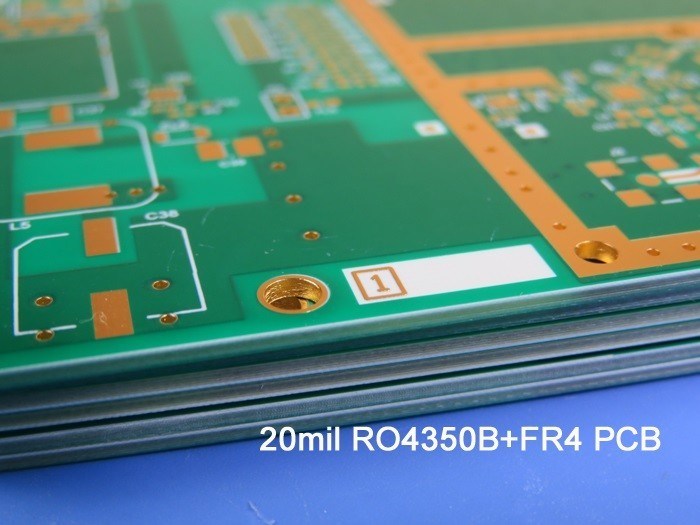

Nach vergrößertem Bild Seitenansicht.





Hybrides HochfrequenzpWB 6-Layer mischte PWB auf 20mil 0.508mm RO4350B und FR-4 mit blindem über 1

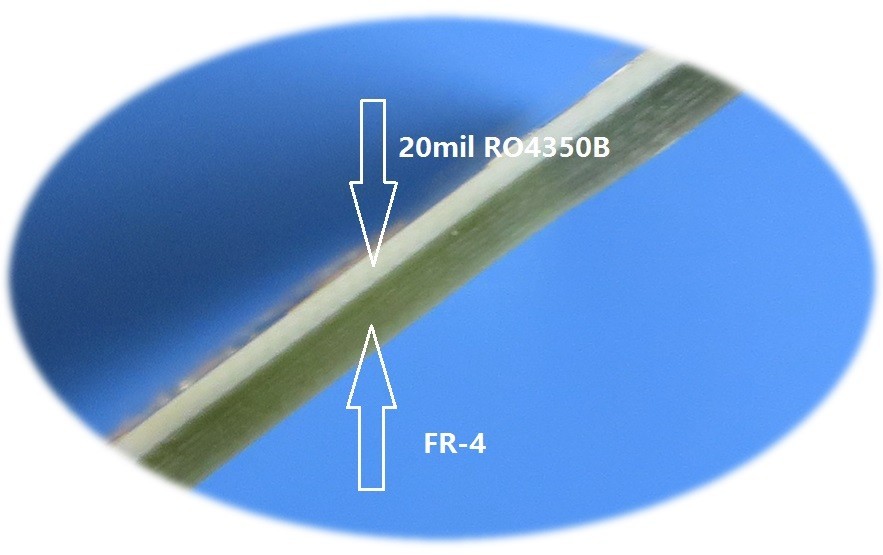

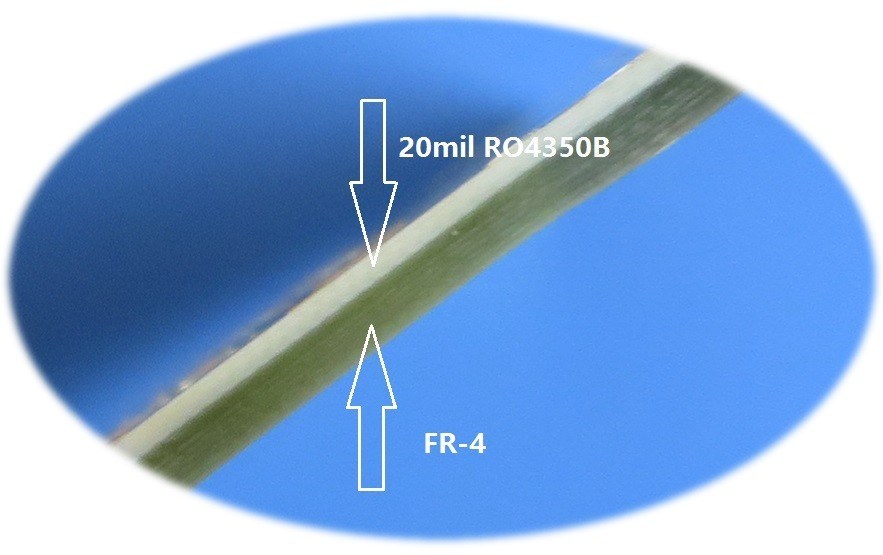

Zweite wird im Signalverstärker verwendet. Es verwendete zwei Kerne von 20mil RO4350B auf Oberseite und Unterseite. Sehen Sie den Stapel-oben unten.



Hybrides HochfrequenzpWB 6-Layer mischte PWB auf 20mil 0.508mm RO4350B und FR-4 mit blindem über 2

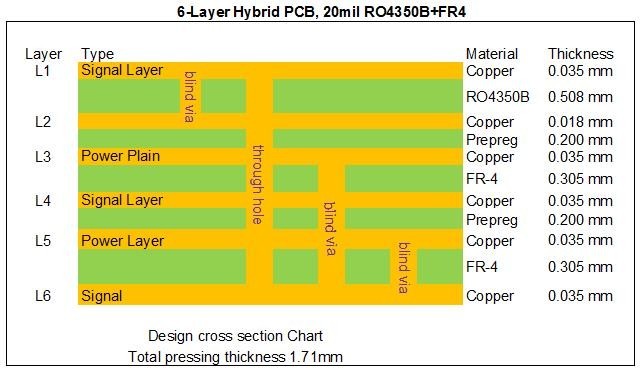

Die Spezifikationen sind, wie folgt:

Grundmaterial: RO4350B 20mil + FR4

Schichtzählung: 6 Schichten

Art: Vorhänge über L1-L2, L5-L6

Format: 100mm x 120mm = 1 Art = 1-teilig

Oberflächenende: Immersionsgold

Kupfernes Gewicht: Äußeres Schicht 35 μm| Inneres Schicht 35 μm

Lötmittelmaske | Legende: Grün | Weiß

Abschließende PWB-Höhe: 1,8 Millimeter

Standard: Klasse 2 IPC 6012

Verpackung: 20 Platten werden für Versand verpackt.

Vorbereitungs- und Anlaufzeit: 20 Werktage

Haltbarkeitsdauer: 6 Monate



Hybrides HochfrequenzpWB 6-Layer mischte PWB auf 20mil 0.508mm RO4350B und FR-4 mit blindem über 3



Die Anwendungen RO4350B hybriden PWBs sind breit. Zum Beispiel LNA, RadarDatenerfassungskonverter, verbreitetes Spektrum, Antenne 4G, Übermittler, RadarDatenerfassungskonverter, Rf-Schalter und Teilermodul etc.



Die Vorteile von RO4350B hybrides PCBs werden als unten aufgelistet,

1) RO4350B weist eine stabile Dielektrizitätskonstante über einem breiten Frequenzbereich auf;

2) Signalintegritätsleistung verbessert über StapelUPS mit allem Brett FR4;

3) Kosten verringert über StapelUPS mit allem dämpfungsärmen Material;

4) Starke PWB-Fähigkeit mit 8000 Arten PWB pro Monat;

5) Qualifiziertes ISO9001, ISO14001, IATF16949 und UL bestätigten Herstellungsfabrik;

6) Kein MOQ, niedrigen Kosten für Prototypen und kleine Laufquantität;



Danke für Ihre Lesung. Sie sind willkommen, mit uns für Ihre Rf-PWB-Untersuchungen in Verbindung zu treten.


Unsere PWB-Fähigkeit 2022
　
Parameter Wert
Schicht-Zählungen1-32
Substrat-Material RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (hoher Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 hohes CTI>600V; Polyimide, HAUSTIER; Metallkern etc.
Maximale Größe Fliegender Test: 900*600mm, Befestigungstest 460*380mm, kein Test 1100*600mm
Brett-Entwurfs-Toleranz ±0.0059“ (0.15mm)
PWB-Stärke 0,0157" - 0,3937" (0.40mm--10.00mm)
Dickentoleranz (T≥0.8mm) ±8%
Dickentoleranz (t<0.8mm) ±10%
Dämmschicht-Stärke 0,00295" - 0,1969" (0.075mm--5.00mm)
Minimale Bahn 0,003" (0.075mm)
Minimaler Raum 0,003" (0.075mm)
Äußere kupferne Stärke 35µm--420µm (1oz-12oz)
Innere kupferne Stärke 17µm--350µm (0.5oz - 10oz)
Bohrloch (mechanisch) 0,0059" - 0,25" (0.15mm--6.35mm)
Fertiges Loch (mechanisch) 0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (mechanisch) 0,00295" (0.075mm)
Ausrichtung (mechanisch) 0,00197" (0.05mm)
Längenverhältnis 12:1
Lötmittel-Masken-Art LPI
Min Soldermask Bridge 0,00315" (0.08mm)
Min Soldermask Clearance 0,00197" (0.05mm)
Stecker über Durchmesser 0,0098" - 0,0236" (0.25mm--0.60mm)
Widerstand-Steuertoleranz ±10%
Oberflächenende HASL, HASL WENN, ENIG, Imm-Zinn, Imm AG, OSP, Goldfinger
