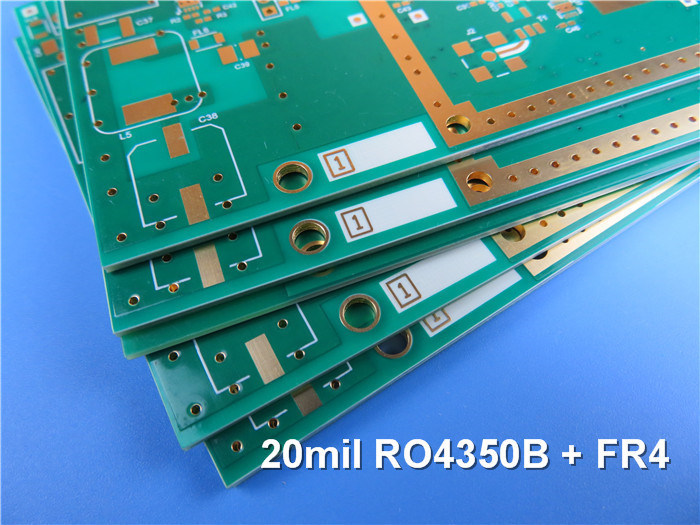

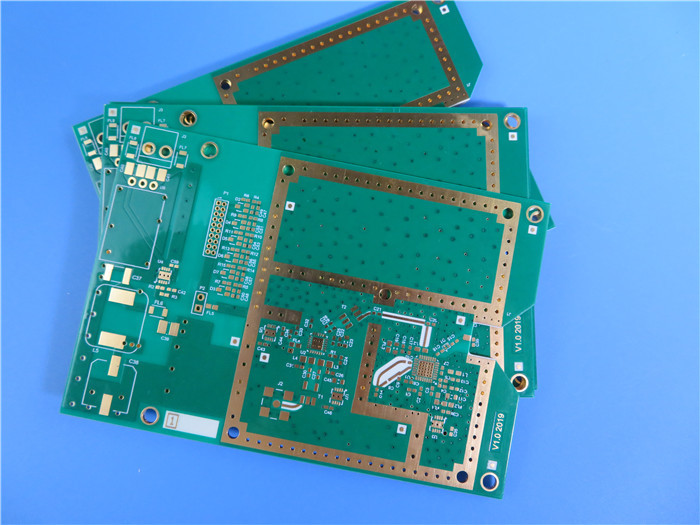

(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)

Hallo jeder,

Fortgefahren mit letztem Artikel, heute werden wir über das 20mil RO4350B sprechen und FR-4 mischte.

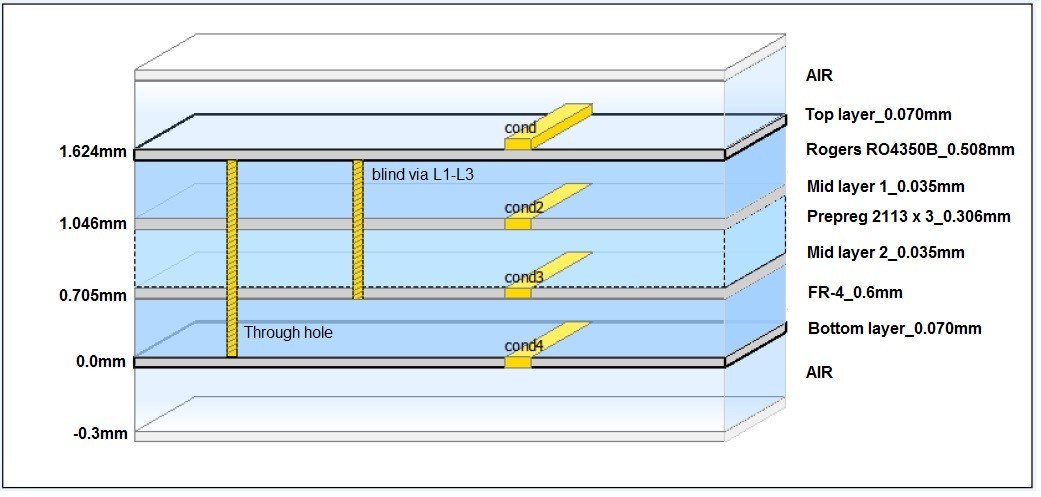

Die meisten Situationen sind, dass das Hochfrequenzmaterial die Rolle der Signalübertragung spielt. Lassen Sie uns den Stapel-oben sehen.

Die Schicht 1, zum 2 zu überlagern ist der Kern des Materials 20mil (0.508mm) RO4350B Hochfrequenz, die Signalübertragungslinien sind- auf der ersten kupfernen Schicht, dann Schicht 3 bis Schicht 4 ist ein anderer Kern des Epoxidglasmaterials. Die 2 Kerne werden durch ein Blatt von klebendem verpfändet (prepreg).

Grundspezifikationen

Grundmaterial: RO4350B 0,508 Millimeter + FR4 0.6mm + pp. 0.306mm

Schichtzählung: 4 Schichten

Platte: 75mm x 82mm = 1 Art = 1-teilig

Oberflächenende: Immersionsgold

Kupfernes Gewicht: Äußere innere Schicht 35 der Schicht 70 um/um

Lötmittel-Maske/Legende: grün/weiß

Abschließende PWB-Höhe: 1,6 Millimeter

Standard: Klasse 2 IPC 6012

Verpackung: 20 Platten werden für Versand verpackt.

Vorbereitungs- und Anlaufzeit: 10 Werktage

Haltbarkeitsdauer: 6 Monate

Eigenschaften und Nutzen

1) Der Temperaturkoeffizient der Dielektrizitätskonstante gehört zu dem niedrigsten jedes möglichen Leiterplattematerials und macht es ideal für temperaturempfindliche Anwendungen;

2) RO4350B weist eine stabile Dielektrizitätskonstante über einem breiten Frequenzbereich auf. Dieses macht es ein ideales Substrat für Breitbandanwendungen;

3) Signalintegritäts-Leistungsverbesserung über StapelUPS mit allem Brett FR4;

4) ISO9001, ISO14001, IATF16949, UL bestätigte Fabrik

5) Prototyp zur Massenproduktionsfähigkeit;

Anwendungen

Mischer, RadarDatenerfassungskonverter, verbreitetes Spektrum, Duplexer

Parameter-und Leistungsblatt
