Hybrides Hochfrequenzpwb 6 Schicht Rfs errichtet auf 10mil 0.254mm RO4350B und FR-4 mit blindem über

Produits

Neu gelieferte HF-Leiterplatte

PCB der Baureihe F4B

Kontakt mit uns

Kontaktieren Sie uns jetzt

Hybrides Hochfrequenzpwb 6 Schicht Rfs errichtet auf 10mil 0.254mm RO4350B und FR-4 mit blindem über

MOQ:	1
Preis:	USD 30-40
Standardverpackung:	Vakuum
Lieferfrist:	5-6 Werktage
Zahlungsmethode:	T/T, Paypal
Lieferkapazität:	45000 Stücke pro Monat

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort

China

Markenname

Bicheng Technologies Limited

Zertifizierung

Modellnummer

BIC-0081-V1.0

Zahl von Schichten:

Glasepoxid:

FR-4, ITEQ IT-140 TG>135, RO4350B 10mil

Abschließende Höhe von PWB:

1.8mm ±0.16

Abschließende Folie extern:

1,0 Unze

Abschließende Folie intern:

1,0 Unze

Oberflächenende:

Immersions-Gold (Nickel 12,7%) 2µ“ über 100µ“

Lötmittel-Masken-Farbe:

Farbe der Teillegende:

Test:

100% früherer Versand elektrischen Tests

Min Bestellmenge:

Preis:

USD 30-40

Verpackung Informationen:

Vakuum

Lieferzeit:

5-6 Werktage

Zahlungsbedingungen:

T/T, Paypal

Versorgungsmaterial-Fähigkeit:

45000 Stücke pro Monat

Beschreibung des Produkts

Hybrides Hochfrequenzpwb 6 Schicht Rfs errichtet auf 10mil 0.254mm RO4350B und FR-4 mit blindem über

(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)

Hallo jeder,

Warme Grüße!

Heute sprechen wir 6 Schicht über hybrides PWB errichteten auf RO4350B und FR-4. Lassen Sie uns erstes ein sehen.

Hybrides Hochfrequenzpwb 6 Schicht Rfs errichtet auf 10mil 0.254mm RO4350B und FR-4 mit blindem über 0

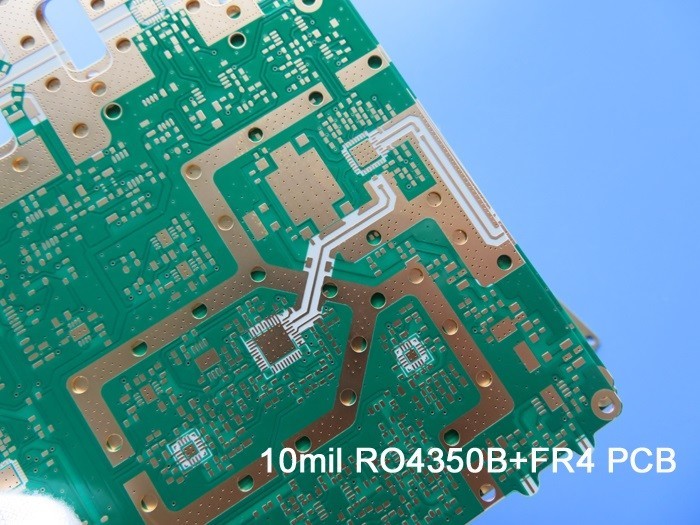

Es ist für die Anwendung der Radarantenne. Zwei Kerne von RO4350B auf Oberseite und Unterseite, überzogen durch Löcher schließen jede Schicht an. Betrachtung vom Stapel-oben, jedes dielektrische Material ist mehr als 0.2mmm dick, das Ergebnis in ganzer PWB-Stärke bis 1.9mm dick. Auflagen und Löcher sind Immersionsgold überzogen. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 25 Platten für Versand verpackt.

Hybrides Hochfrequenzpwb 6 Schicht Rfs errichtet auf 10mil 0.254mm RO4350B und FR-4 mit blindem über 1

Lassen Sie uns zweit sehen.

Hybrides Hochfrequenzpwb 6 Schicht Rfs errichtet auf 10mil 0.254mm RO4350B und FR-4 mit blindem über 2

Diese Art ist komplexer als die erste. Der Kern 10mil RO4350B ist der selbe. Der Hauptunterschied ist, dass er 3 Arten enthält, die über blind sind. Die Spezifikationen sind, wie folgt:

Grundmaterial: RO4350B 10mil + FR4

Schichtzählung: 6 Schichten

Art: Vorhänge über L1-L2, L1-L3, L1-L4

Format: 82mm x 95mm = 1 Art = 1-teilig

Oberflächenende: Immersionsgold

Kupfernes Gewicht: Äußeres inneres Schicht 35 der Schicht 35 μm/μm

Lötmittel-Maske/Legende: Nein

Abschließende PWB-Höhe: 1,4 Millimeter

Standard: Klasse 2 IPC 6012

Verpackung: 20 Platten werden für Versand verpackt.

Vorbereitungs- und Anlaufzeit: 20 Werktage

Haltbarkeitsdauer: 6 Monate

Es gibt sehr ähnliche Produkte, deren Innerschichten halbes Unzenkupfer benutzen. Fertige PWB-Stärke ist 1.0mm. Das Folgen ist der Stapel-oben und das microsecton.

Hybrides Hochfrequenzpwb 6 Schicht Rfs errichtet auf 10mil 0.254mm RO4350B und FR-4 mit blindem über 3

Hybrides Hochfrequenzpwb 6 Schicht Rfs errichtet auf 10mil 0.254mm RO4350B und FR-4 mit blindem über 4

Es gibt viele Vorteile von RO4350B hybrides PCBs.

1) Signalintegritätsleistung verbessert über StapelUPS mit allem Brett FR4;

2) Kosten verringert über StapelUPS mit allem dämpfungsärmen Material;

3) Konstruktive Gestaltung verhindert Probleme am Auftreten in der Vorproduktion;

4) ISO9000, ISO14001, IATF16949, UL bestätigte Fabrik

5) Klasse 3 IPC-Klassen-2/IPC;

Die Anwendungen sind breit, nachstehend aufgeführt: RadarDatenerfassungskonverter, miscrostrip Antenne, Turm-angebrachter Verstärker, modulares Oszilloskop, Abschwächer und 5G Antenne etc.

Danke für Ihre Lesung. Sie sind willkommen, mit uns für Ihre Rf-PWB-Untersuchungen in Verbindung zu treten.

Anhang: PWB-Leistungsblatt

PWB-GRÖSSE	75 x 110mm=1PCS
BRETT-ART	Mehrschichtiges PWB
Zahl von Schichten	6 Schichten
Oberflächenberg-Komponenten	JA
Durch Loch-Komponenten	Nein

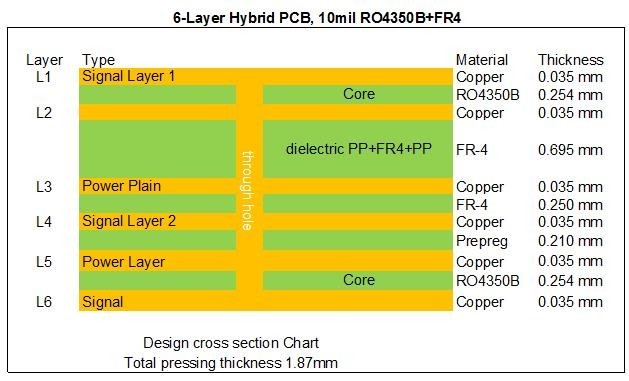

SCHICHT STACKUP	Kupfer ------- Oberschicht 35um (1 Unze) +plate
	Dielektrisches RO4350B 0.254mm (10 Mil)
	Kupfer ------- 35um (1oz)
	PP+FR4+PP 0.695mm
	Kupfer ------ 35um (1oz)
	FR-4 0.25mm
	Kupfer ------ 35um (1oz)
	Pp. 0.21mm
	Kupfer ------35um (1oz)
	Dielektrisches RO4350B 0.254mm (10 Mil)
	Kupfer ------- Schicht 35um (1 Unze) +plate BOT
TECHNOLOGIE
Minimale Spur und Raum:	Mil 4 Mil/5
Minimale/maximale Löcher:	0,3 Millimeter/2,0 Millimeter
Zahl von verschiedenen Löchern:	12
Zahl von Bohrlöchern:	167
Zahl von Ausfräsungen:	0
Zahl von internen Ausschnitten:	3
Widerstand-Steuerung:	nein
Zahl des Goldfingers:	0
BRETT-MATERIAL
Glasepoxid:	RO4350B Tg280℃, äh<3>
Abschließende Folie extern:	1,5 Unze
Abschließende Folie intern:	1 Unze
Abschließende Höhe von PWB:	1,8 Millimeter ±0.18mm
ÜBERZIEHEN UND BESCHICHTEN
Oberflächenende	Immersionsgold
Löten Sie Maske, auf zuzutreffen:	SPITZEN, Minimum 12micron
Lötmittel-Masken-Farbe:	Grün, PRS-2000GT600D, Taiyo Supplied.
Lötmittel-Masken-Art:	LPSM
CONTOUR/CUTTING	Wegewahl
MARKIERUNG
Seite der Teillegende	SPITZE
Farbe der Teillegende	Weiß, IJR-4000 MW300, Taiyo-Marke
Hersteller Name oder Logo:	Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH
ÜBER	Überzogen durch Loch (PTH), minimale Größe 0.3mm. Vorhänge über L1-L2, L3-L6
FLAMIBILITY-BEWERTUNG	Zustimmung Min. ULs 94-V0.
MASS-TOLERANZ
Entwurfsmaß:	0,0059"
Brettüberzug:	0,0029"
Bohrgerättoleranz:	0,002"
TEST	100% früherer Versand elektrischen Tests
ART DER GELIEFERT ZU WERDEN GRAFIK	E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
VERSORGUNGSBEREICH	Weltweit global.
