WL-CT350 Hochfrequenzlaminat: Ist dieses verarbeitbare, verlustarme Material der richtige FR-4 für Ihre Antennen-PCB?

Produkt-Beschreibung

Was ist WL-CT350?



Es handelt sich um ein auf wärmehärtendem Harz basierendes Hochfrequenzlaminat, das von der Taizhou Wangling Insulated Materials Factory hergestellt wird. Es ist Teil der WL-CT-Serie. Die dielektrische Schicht besteht aus Kohlenwasserstoffharz, Keramik und Glasfasergewebe. Die Dielektrizitätskonstante (Dk) beträgt 3,48 bei 10 GHz. Der Verlustfaktor (Df) beträgt 0,0039 bei 10 GHz. Das Material hat eine Tg von mehr als 280 °C. Die Wärmeleitfähigkeit beträgt 0,70 W/(m·K). Der CTE in der X- und Y-Achse beträgt 11 und 14 ppm/°C. Der CTE der Z-Achse beträgt 34 ​​ppm/°C. Das Material kann mit Standard-FR-4-Techniken verarbeitet werden. Dies ist einfacher als die PTFE-Verarbeitung. Das Material bietet eine bessere Stabilität und Konsistenz in der Schaltung.





Welche Leiterplatte kann damit gebaut werden?



Es kann eine komplette 2-lagige HF-Leiterplattenlösung bereitgestellt werden. Die Platine basiert auf WL-CT350-Material. Die fertige Dicke beträgt 0,2 mm. Das Kupfergewicht beträgt 1 Unze pro Schicht. Als Oberflächenveredelung wird Immersionsgold aufgetragen. Auf beiden Seiten wird kein Lötstopplack aufgetragen. Auf der obersten Schicht ist ein schwarzer Siebdruck aufgedruckt. Die minimale Spurweite und der Mindestabstand betragen 6 und 7 mil. Die minimale Lochgröße beträgt 0,3 mm. Die Dicke der Durchkontaktierung beträgt 20 µm. Der Qualitätsstandard ist IPC-Klasse 2. Diese Platine ist ideal für Basisstationsantennen, Satellitenantennen, Automobilradar, Leistungsverstärker, HF-Geräte und Filter.





Materialübersicht

Der WL-CT350 ist ein Hochfrequenzlaminat auf Duroplastbasis. Es wird von der Taizhou Wangling Insulated Materials Factory hergestellt. Es ist Teil der WL-CT-Serie. Die dielektrische Schicht besteht aus Kohlenwasserstoffharz, Keramik und Glasfasergewebe.





Das Material bietet eine verlustarme Leistung. Es erfüllt die Anforderungen für Hochfrequenzdesigns. Die PCB-Verarbeitung kann mit ähnlichen Techniken wie FR-4-Materialien durchgeführt werden. Dies ist im Vergleich zu PTFE-Materialien einfacher. Eine bessere Stabilität und Konsistenz der Schaltung wird gewährleistet. Das Material kann als Ersatz für ähnliche ausländische Produkte verwendet werden.





Die Kombination von Kohlenwasserstoffharz und Verbundkeramik bietet mehrere Vorteile:

Hervorragender geringer Verlust

Hochtemperaturbeständigkeit

Temperaturstabilität

Niedriger Wärmeausdehnungskoeffizient

Hohe Tg über 280 °C





Warum WL-CT350 gegenüber PTFE wählen:

Besonderheit	WL-CT350 (Duroplast)	PTFE-basierte Materialien
Verarbeitung	Standard-FR-4-Techniken	Spezielle PTFE-Techniken
Über Vorbereitung	Kein Natriumätzen erforderlich	Oftmals ist eine Natriumätzung erforderlich
Panel-Handling	Stabile, automatisierte Handhabung	Sanftes, spezielles Handling
Dimensionsstabilität	Exzellent	Gut (mit Glasverstärkung)
Tg	>280°C	N/A (PTFE wird weicher)
Drahtbonden	Zuverlässig (Duroplast)	Gefahr des Abhebens des Pads
Kosten	Kostengünstig	Teurer





Technisches Datenblatt WL-CT350

Eigentum	Testbedingung	Einheit	WL-CT350-Wert
Dielektrizitätskonstante (typisch)	10 GHz	—	3.48
Dielektrizitätskonstante (Design)	10 GHz	—	3,66
DK-Toleranz	—	—	±0,05
Verlustfaktor (typisch)	2 GHz	—	0,003
	10 GHz	—	0,0039
	20 GHz	—	0,0048
TCDk	-55°C bis 150°C	ppm/°C	52
Schälfestigkeit (1 Unze ED)	—	N/mm	0,85
(1 Unze RTF)	—	N/mm	0,72
Volumenwiderstand	Normaler Zustand	MΩ·cm	1×10⁹
Oberflächenwiderstand	Normaler Zustand	MΩ	4×10⁹
Elektrische Festigkeit (Z-Richtung)	5 kW, 500 V/s	kV/mm	31
Durchbruchspannung (X/Y-Richtung)	5 kW, 500 V/s	kV	30
CTE X-Achse	-55 °C bis 288 °C	ppm/°C	11
CTE Y-Achse	-55 °C bis 288 °C	ppm/°C	14
CTE Z-Achse	-55 °C bis 288 °C	ppm/°C	34
Thermischer Stress	288°C, 10s, 3-mal	—	Keine Delamination
Wasseraufnahme	23,5 ± 2 °C, 24 Stunden	%	0,05
Dichte	Normale Temperatur	g/cm³	1.9
Langzeitgebrauchstemperatur	—	°C	-55 bis +260
Wärmeleitfähigkeit	Z-Richtung	W/(m·K)	0,7
PIM-Wert (mit RTF-Kupfer)	—	dBc	≤ -157
Entflammbarkeit	UL94	Bewertung	V-0
Tg	—	°C	>280
Td	Beginn	°C	386
Halogengehalt	—	—	Halogeniert
Zusammensetzung	—	—	Kohlenwasserstoff + Keramik + Glasgewebe





Hauptvorteile des WL-CT350

Besonderheit	Nutzen
Dk beträgt 3,48 ±0,05	Enge Toleranzen ermöglichen eine konsistente Impedanzkontrolle
Df beträgt 0,0039 bei 10 GHz	Geringer Verlust minimiert die Signaldämpfung in Mikrowellenschaltungen
Tg ist >280°C	Hält bleifreiem Löten ohne Verformung stand
Td beträgt 386°C	Gute thermische Zersetzungsbeständigkeit
TCDk beträgt 52 ppm/°C	Ein stabiler Dk-Übertemperaturbereich gewährleistet eine konstante Leistung
Der WAK X/Y beträgt 11/14 ppm/°C	CTE entspricht Kupfer; ausgezeichnete Dimensionsstabilität
Der CTE Z beträgt 34 ​​ppm/°C	Eine gute Zuverlässigkeit der durchkontaktierten Bohrung ist gewährleistet
Die Wärmeleitfähigkeit beträgt 0,70 W/(m·K)	Bei Leistungsanwendungen wird die Wärmeableitung verbessert
Die Feuchtigkeitsaufnahme beträgt 0,05 %	Eine sehr geringe Wasseraufnahme sorgt für eine stabile Leistung
Die UL94 V-0-Einstufung wird erreicht	Die Einhaltung des Brandschutzes ist gewährleistet
FR-4-Verarbeitbarkeit	Keine spezielle Ausrüstung erforderlich; geringere Herstellungskosten
Es wird duroplastisches Harz verwendet	Keine Erweichung beim Erhitzen; zuverlässiges Drahtbonden
Strahlungsbeständigkeit ist gegeben	Geeignet für Luft- und Raumfahrtanwendungen
Eine geringe Ausgasung ist gewährleistet	Geeignet für Raumfahrtanwendungen





WL-CT350 vs. Varianten der WL-CT-Serie

Die WL-CT-Serie bietet mehrere Dielektrizitätskonstanten. Die Optionen sind unten aufgeführt.

Material	Dk bei 10 GHz	Beste Anwendung
WL-CT300	3	Allgemeine RF
WL-CT330	3.3	RF und Mikrowelle
WL-CT338	3.38	Hochfrequenz-HF
WL-CT348	3.48	HF, Antennen, Automobilradar
WL-CT410	4.1	Höhere Dk-Anforderungen
WL-CT615	6.15	High-DK-Anwendungen





Anwendungsfelder

- Basisstationsantennen und Satellitenantennen.

- Kfz-Radar, Sensoren und Navigationssysteme.

- Leistungsverstärker.

- Satelliten-Hochfrequenzköpfe.

- HF-Geräte und Filter.

- WIMAX-Antennen und verteilte Antennen.

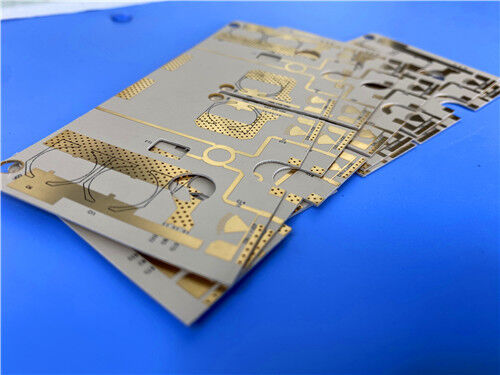

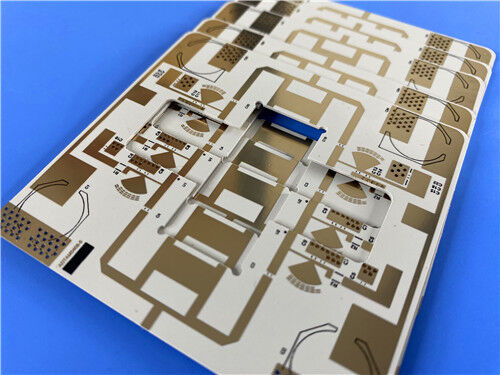

Kundenspezifische 2-lagige HF-Leiterplatte – vollständige Spezifikation

Basierend auf WL-CT350 kann eine komplette 2-lagige HF-Leiterplattenlösung bereitgestellt werden. Die Spezifikationen sind unten aufgeführt.





Board-Spezifikationen

Spezifikation	Detail
Board-Typ	2-lagige HF-Leiterplatte
Grundmaterial	WL-CT350 (0,102 mm / 4 mil Kern)
Dicke der fertigen Platte	0,2 mm
Fertiges Kupfergewicht	1 oz (35 µm) pro Schicht
Brettabmessungen	56,8 × 78,09 mm (1 Stück)
Maßtoleranz	±0,15 mm
Minimale Spur/Leerzeichen	6/7 Mil
Mindestlochgröße	0,3 mm
Durchkontaktierungsdicke	20 µm
Oberflächenbeschaffenheit	Immersionsgold (ENIG)
Obere Lötmaske	NEIN
Untere Lötmaske	NEIN
Oben Siebdruck	Schwarz
Unten Siebdruck	NEIN
IPC-Klassifizierung	Klasse 2
Grafikformat	Gerber RS-274-X
Testen	100 % elektrischer Test (vor dem Versand)
Verfügbarkeit	Weltweit





Hauptvorteile dieses PCB-Designs

Besonderheit	Nutzen
Es wird ein 2-lagiges HF-Design verwendet	Es wird eine einfache und kostengünstige Implementierung von HF-Schaltungen erreicht
Es wird ein WL-CT350-Kern (0,102 mm) verwendet	Geringer Verlust (0,0039), stabile Dk (3,48) und FR-4-Verarbeitbarkeit
Dünne 0,2 mm Platte	Es wird ein ultraleichtes und kompaktes Design erreicht
Es werden 6/7 mil Spur und Leerzeichen verwendet	Es können feine HF-Schaltkreise mit hoher Dichte hergestellt werden
Auf beiden Seiten wird kein Lötstopplack verwendet	Gewicht und Kosten werden reduziert; Die HF-Leistung ist optimiert
Es wird ein Immersionsgold-Finish aufgetragen	Hervorragende Lötbarkeit; Oxidationsbeständigkeit; flache Oberfläche
Es wird eine 20-µm-Durchkontaktierung verwendet	Zuverlässige durchkontaktierte Verbindungen sind gewährleistet
Die Qualität der IPC-Klasse 2 wird erfüllt	Gewerbliche und industrielle Qualitätsstandards werden erfüllt
Es wird eine 100 % elektrische Prüfung durchgeführt	Die Funktionserhaltung wird vor dem Versand gewährleistet







F1: Wie hoch ist die Dielektrizitätskonstante von WL-CT350?

Der typische Dk beträgt 3,48 bei 10 GHz und 23 °C. Der Design-Dk beträgt 3,66 bei 10 GHz. Die Dk-Toleranz beträgt ±0,05.





F2: Wie schneidet WL-CT350 im Vergleich zu PTFE-Materialien ab?

WL-CT350 ist ein duroplastisches Kohlenwasserstoffmaterial. Es bietet eine ähnliche Hochfrequenzleistung wie PTFE. Es kann jedoch mit Standard-FR-4-Techniken verarbeitet werden. Es ist keine spezielle Ausrüstung erforderlich. Dies reduziert die Herstellungskosten und die Vorlaufzeit. Es bietet außerdem eine bessere Dimensionsstabilität und Zuverlässigkeit.





F3: Wie hoch ist die maximale Betriebstemperatur des WL-CT350?

Die Dauergebrauchstemperatur beträgt -55°C bis +260°C. Die Tg liegt über 280°C. Dies gewährleistet eine stabile Leistung beim bleifreien Löten. Es gewährleistet auch Zuverlässigkeit in Umgebungen mit hohen Temperaturen.





F4: Welche Kupferfolienoptionen sind für WL-CT350 verfügbar?

Es stehen zwei Kupferfolienoptionen zur Verfügung:



ED-Kupfer – geeignet für allgemeine Anwendungen



RTF-Kupfer – bietet eine bessere PIM-Leistung (≤ -157 dBc), geringere Leiterverluste und präziseres Ätzen



RTF-Kupfer erhöht die Dielektrikumsdicke um etwa 0,018 mm (0,7 mil).





Bereit zum Einstieg?

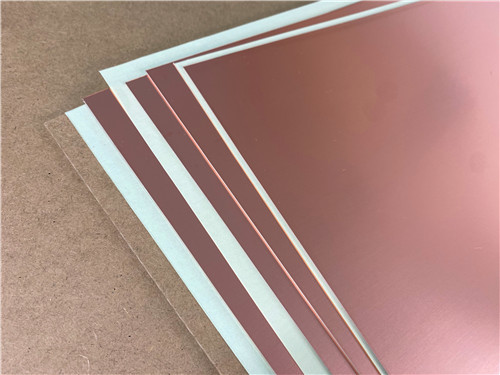

Rohlaminat WL-CT350 ist lieferbar. Es sind auch Varianten mit Aluminiumrückseite erhältlich. Es können vollständig gefertigte 2-lagige HF-Leiterplatten mit Immersionsgold-Finish hergestellt werden.



Kontaktieren Sie uns noch heute für:

Materialprobenahme und -prüfung

Unterstützung beim Entwurf von HF-Schaltungen

Impedanzberechnung und Designunterstützung

PCB-Angebotserstellung und DFM-Überprüfung

Technischer Support für Ihre spezifische Anwendung
