Verbessertes F4BTMS450 DK4.5 PCB: Das PTFE-Keramik-Laminat der nächsten Generation für phasenempfindliche Mikrowellen- und Luft- und Raumfahrtanwendungen

Produkt-Beschreibung

Was ist F4BTMS450?
F4BTMS450 ist ein verbessertes Verbundlaminat auf PTFE-Basis, das von der Taizhou Wangling Insulating Material Factory entwickelt wurde. Es stellt einen technologischen Durchbruch gegenüber der F4BTM-Serie dar und enthält eine beträchtliche Menge an Keramikfüllstoff mit ultra-dünner und ultra-feiner Glasfaserverstärkung. Mit einer Dielektrizitätskonstante von 4,50 ± 0,09 bei 10 GHz, einem Verlustfaktor von 0,0015 bei 10 GHz und einem an Kupfer angepassten CTE (12 ppm/°C in X/Y) ist es ein luftfahrttechnisches, hochzuverlässiges Material, das ähnliche importierte Produkte ersetzen kann. Die ultra-dünne Glasfaser minimiert den Glasgewebeeffekt und verbessert gleichzeitig die Dimensionsstabilität, was es ideal für phasenempfindliche Anwendungen macht, einschließlich Radar, Speisenetzwerke, Phased-Array-Antennen und Satellitenkommunikation.





Wichtige Erkenntnisse (Auf einen Blick)



Dk (10 GHz): 4,50 ± 0,09



Verlustfaktor: 0,0015 bei 10 GHz; 0,0019 bei 20 GHz



TCDK (-55°C bis 150°C): -58 ppm/°C



CTE (X/Y/Z): 12 / 12 / 45 ppm/°C (-55°C bis 288°C)



Wärmeleitfähigkeit: 0,64 W/(m·K) – verbessert für Anwendungen mit höherer Leistung



Feuchtigkeitsaufnahme: 0,08 %



Entflammbarkeit: UL 94 V-0



Elektrische Festigkeit (Z-Richtung): >45 kV/mm



Hauptunterscheidungsmerkmal: Ultra-dünne/ultra-feine Glasfaserverstärkung minimiert den Glasgewebeeffekt und sorgt gleichzeitig für ausgezeichnete Dimensionsstabilität





1. Warum F4BTMS450 wählen? – Begründung der Materialauswahl

F4BTMS450 ist der verbesserte Nachfolger der F4BTM-Serie und zeichnet sich durch bedeutende technologische Durchbrüche sowohl in der Formulierung als auch in den Herstellungsprozessen aus. Für Ingenieure, die Hochfrequenzschaltungen entwickeln, die sowohl elektrische Leistung als auch mechanische Zuverlässigkeit erfordern, erfüllt F4BTMS450 diese Anforderungen durch fünf Hauptvorteile:



Minimierter Glasgewebeeffekt: Im Gegensatz zu herkömmlichen PTFE-Laminaten mit gewebter Glasfaser verwendet F4BTMS450 ultra-dünne und ultra-feine Glasfasergewebeverstärkung. Dies minimiert den Glasgewebeeffekt auf die Ausbreitung elektromagnetischer Wellen, reduziert dielektrische Verluste und verringert die Anisotropie in X/Y/Z. Das Ergebnis ist eine konsistentere Impedanz- und Phasenantwort – entscheidend für phasenempfindliche Anwendungen wie Phased-Array-Antennen.



Verbesserte Dimensionsstabilität: Die Kombination aus ultra-dünner Glasfaserverstärkung und hoher Keramikbeladung sorgt für ausgezeichnete Dimensionsstabilität und gewährleistet eine präzise Registrierung während der Leiterplattenfertigung und eine zuverlässige Leistung über Temperaturgrenzen hinweg.



Überlegene elektrische Leistung: Mit einer Dk von 4,50 ± 0,09 und einem niedrigen Verlustfaktor (0,0015 bei 10 GHz) liefert F4BTMS450 konsistente elektrische Eigenschaften über die Frequenz hinweg. Das Material behält eine stabile Dielektrizitätskonstante und geringe Verluste bis zu 40 GHz bei, was es für phasenempfindliche Anwendungen geeignet macht.



Hervorragende thermische Eigenschaften: Die Wärmeleitfähigkeit von 0,64 W/(m·K) ist im Vergleich zu Standard-PTFE-Laminaten verbessert und ermöglicht eine bessere Wärmeableitung in Anwendungen mit höherer Leistung. Der niedrige CTE in X/Y (12 ppm/°C) passt sich eng an Kupfer an und gewährleistet eine zuverlässige Integrität der durchkontaktierten Löcher.



Luftfahrttechnische Zuverlässigkeit: Mit geringen Ausgasungseigenschaften, die die Anforderungen für Weltraumanwendungen erfüllen, ausgezeichneter Strahlungsbeständigkeit und stabiler Leistung von -55°C bis +260°C ist F4BTMS450 für anspruchsvolle Luft- und Raumfahrt- sowie Verteidigungsumgebungen qualifiziert.





2. Eigenschaften des F4BTMS450-Laminats

Die folgende Tabelle fasst alle elektrischen, mechanischen, thermischen und physikalischen Spezifikationen für F4BTMS450 gemäß dem offiziellen Datenblatt zusammen. Alle Werte stellen typische Messdaten dar und dienen der Materialauswahl.

—	Testbedingung	Einheiten	Typischer Wert
Dielektrizitätskonstante (typisch)	10 GHz, Stripline (Z-Richtung)	—	4,50
Dielektrizitätskonstante (Designwert)	10 GHz, 50Ω Microstrip (Z-Richtung)	—	4,5
Toleranz der Dielektrizitätskonstante	—	—	±0,09
Verlustfaktor (typisch)	2 GHz	—	0,0015
Verlustfaktor (typisch)	10 GHz	—	0,0019
Verlustfaktor (typisch)	20 GHz	—	0,0024
Temperaturkoeffizient der Dielektrizitätskonstante (TCDK)	-55°C bis 150°C	ppm/°C	-58
Abzugsfestigkeit (1oz RTF-Kupfer)	—	N/mm	>1,2
Spezifischer Widerstand	Normale Bedingungen	MΩ·cm	≥1 × 10⁸
Oberflächenwiderstand	Normale Bedingungen	MΩ	≥1 × 10⁸
Dielektrische Festigkeit (Z-Richtung)	5kV, 500V/s	kV/mm	>45
Durchschlagspannung (X/Y-Richtung)	5kV, 500V/s	kV	>54
CTE – X-Achse	-55°C bis 288°C	ppm/°C	12
CTE – Y-Achse	-55°C bis 288°C	ppm/°C	12
CTE – Z-Achse	-55°C bis 288°C	ppm/°C	45
Thermische Belastung	260°C, 10s, 3 Zyklen	—	Keine Delamination
Wärmeleitfähigkeit (Z-Richtung)	—	W/(m·K)	0,64
Langzeit-Betriebstemperatur	—	°C	-55 bis +260
Dichte	Raumtemperatur	g/cm³	2,53
Feuchtigkeitsaufnahme	20±2°C, 24 Stunden	%	0,08
Entflammbarkeitsklasse	UL-94	—	V-0
Materialzusammensetzung	—	—	PTFE + Ultra-dünne/ultra-feine Glasfaser + Keramik

Referenz für Testmethoden:



Die Dielektrizitätskonstante (typisch) wird gemäß GB/T 12636-1990 oder IPC-TM-650 2.5.5.5 (Stripline-Methode) in Z-Richtung gemessen.



Design-Dk-Werte werden mit der 50Ω Microstrip-Methode gemessen.



Andere Eigenschaften folgen den Standards IPC-TM-650 oder GBT4722-2017.



Alle Testdaten sind typische Messwerte, die zur Materialauswahl dienen und keine ausdrücklichen oder stillschweigenden Garantien darstellen.





3. Frequenz- und Temperaturstabilität

F4BTMS450 zeigt eine ausgezeichnete Stabilität über Frequenz und Temperatur:



Frequenzstabilität: Das Material behält stabile Werte für die Dielektrizitätskonstante und geringe Verluste von 0,5 GHz bis 20 GHz und darüber hinaus (bis zu 40 GHz nutzbar) und erfüllt die Designanforderungen über einen breiten Frequenzbereich.



Temperaturstabilität: Mit einem TCDK von -58 ppm/°C von -55°C bis 150°C bietet F4BTMS450 eine ausgezeichnete Phasenstabilität über Temperaturgrenzen hinweg. Der tatsächlich nutzbare Temperaturbereich übersteigt diesen getesteten Bereich erheblich.





4. PCB-Design-Fallstudie – Von der Spezifikation zur Realität

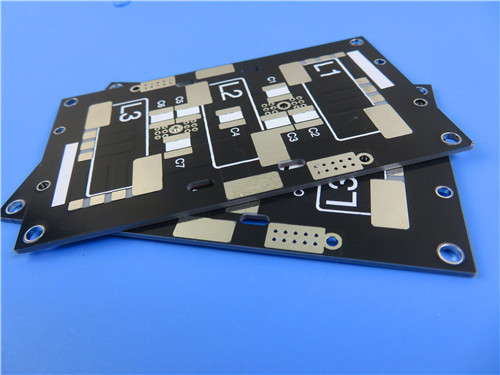

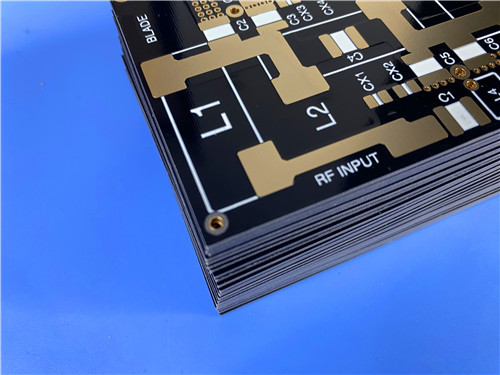

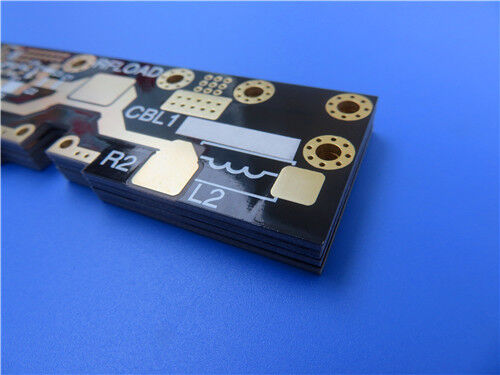

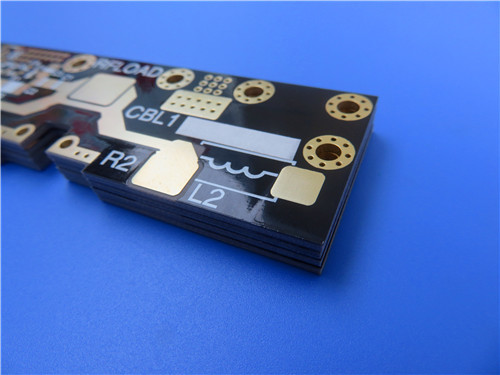

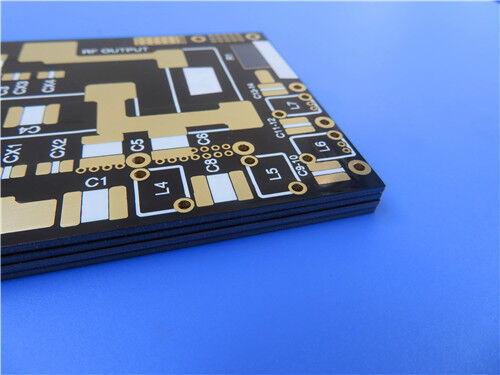

Um zu veranschaulichen, wie F4BTMS450 in einem realen Design funktioniert, hier ein Beispiel für eine 2-lagige Platine mit einer fertigen Dicke von 0,6 mm.





Spezifikationen für das PCB-Design

Parameter	Spezifikation
Basismaterial	F4BTMS450
Lagenanzahl	2
Platinengröße	38,4 mm × 56,35 mm (±0,15 mm)
Fertige Plattendicke	0,6 mm
PCB-Stackup	Cu (35 μm) / F4BTMS450 Kern (0,508 mm / 20 mil) / Cu (35 μm)
Minimale Leiterbahn-/Abstand	4 / 6 mils
Minimale Lochgröße	0,3 mm
Blind Vias	Kein
Fertigstellung Kupfergewicht (Außenlagen)	1 oz (35 μm / 1,4 mils)
Via-Beschichtungsdicke	20 μm
Oberflächenveredelung	HASL LF (bleifreies Heißluftverzinnen)
Top-Siebdruck	Weiß
Bottom-Siebdruck	Kein
Top-Lötstopplack	Schwarz
Bottom-Lötstopplack	Kein
Qualitätsstandard	IPC Klasse-2
Prüfung	100% elektrische Prüfung
Artwork-Format	Gerber RS-274-X
Verfügbarkeit	Weltweit



Technische Begründung für wichtige Spezifikationen:

Parameter	Begründung
Auswahl von F4BTMS450	Ausgewählt wegen seiner hohen Dk (4,50), geringen Verluste, ausgezeichneten Dimensionsstabilität und minimierten Glasgewebeeffekts – entscheidend für phasenempfindliche RF- und Radar-Anwendungen.
0,6 mm fertige Dicke	Erreicht mit einem 20 mil (0,508 mm) F4BTMS450 Kern; bietet mechanische Steifigkeit bei kompakter Bauform.
4/6 mils Leiterbahn/Abstand	Feine Strukturfähigkeit, ermöglicht durch die Dimensionsstabilität von F4BTMS450; unterstützt dichte RF- und DC-Leitungen.
0,3 mm minimale Lochgröße	Mechanische Bohrkapazität; keine Laser- oder Blind-Vias erforderlich, vereinfacht die Fertigung.
1 oz Kupfergewicht	Balanciert Strombelastbarkeit mit der Fähigkeit zum Ätzen feiner Strukturen.
20 μm Via-Beschichtung	Übertrifft IPC Klasse-2 Minimum; gewährleistet robuste PTH-Zuverlässigkeit.
HASL LF Oberflächenveredelung	Bleifreies HASL bietet eine lötbare, kostengünstige Oberfläche, die für Durchkontaktierungen und SMT-Montage geeignet ist.
Top-Siebdruck (Weiß)	Bietet Bauteilreferenzbezeichnungen für die Montage; Weiß bietet einen hervorragenden Kontrast auf schwarzem Lötstopplack.
Top-Lötstopplack (Schwarz)	Schützt die Oberseitenkreise; schwarze Farboption nach Kundenwunsch für ästhetische oder optische Anforderungen.
Kein Bottom-Lötstopplack	Unbeschichtet gelassen für potenzielle Erdungs- oder Kühlkörperanwendungen.
IPC Klasse-2	Balanciert Kosten und Zuverlässigkeit für kommerzielle Luft- und Raumfahrt- sowie Verteidigungsanwendungen.
100% elektrische Prüfung	Gewährleistet Impedanz, Kontinuität und Isolation vor dem Versand.





Wichtige Fertigungshinweise für F4BTMS450:



Bohren: Die ultra-dünne/ultra-feine Glasfaserkonstruktion von F4BTMS450 erfordert scharfe Hartmetallbohrer mit optimierten Geschwindigkeiten und Rückzugsraten. Die feine Glasverstärkung reduziert den Werkzeugverschleiß im Vergleich zu Standard-PTFE mit gewebter Glasfaser und sorgt gleichzeitig für eine ausgezeichnete Lochqualität.



Oberflächenvorbereitung: Standard-PTFE-Verarbeitungstechniken gelten. Plasmabehandlung (z. B. CF&sub2084;/O&sub2082;) wird vor dem Beschichten empfohlen, um die PTFE-Oberfläche zu aktivieren und eine starke Haftung zu gewährleisten.



Dimensionsstabilität: Die Kombination aus ultra-dünner Glasfaser und Keramikfüllstoff bietet eine ausgezeichnete Dimensionsstabilität, was zu einer präzisen Registrierung und hohen Fertigungsausbeuten führt – besonders wertvoll für Designs mit feinem Pitch (4/6 mils Leiterbahn/Abstand).



Lötstopplack-Anwendung: Schwarzer Lötstopplack erfordert eine sorgfältige Prozesskontrolle für konsistente Farbe und Deckkraft; Standard-PTFE-kompatible Lötstopplackformulierungen werden empfohlen.





5. Vergleichende Positionierung – Wie F4BTMS450 herausragt

Aspekt	F4BTMS450	Standard PTFE mit gewebter Glasfaser	PTFE-Laminate ohne Gewebe
Glasfasertyp	Ultra-dünn / ultra-fein	Standard gewebte Glasfaser	Ohne Gewebe / gehackte Faser
Glasgewebeeffekt	Minimiert	Vorhanden (Phasenwelligkeit)	Minimal
Dimensionsstabilität	Ausgezeichnet	Gut	Mittelmäßig
Dk @ 10 GHz	4,50 ± 0,09	Variabel	Variabel
Verlustfaktor @ 10 GHz	0,0019	Typischerweise höher	Vergleichbar
CTE X/Y (ppm/°C)	12 (eng an Cu angepasst)	~17–26	Variabel
Wärmeleitfähigkeit	0,64 W/(m·K)	~0,22–0,50	~0,20–0,50
Dielektrische Festigkeit	>45 kV/mm	Niedriger	Vergleichbar
Einzigartiges Merkmal	Bahnbrechende Formulierung mit ultra-dünner Glasfaser	Standardkonstruktion	Vliesverstärkung

Hinweis: Die ultra-dünne/ultra-feine Glasfaserkonstruktion von F4BTMS450 minimiert den Glasgewebeeffekt und bietet gleichzeitig eine überlegene Dimensionsstabilität – eine Kombination, die bei Standard-PTFE-Laminaten mit oder ohne Gewebe normalerweise nicht erhältlich ist.





6. Typische Anwendungen – Wo F4BTMS450 glänzt

Luft- und Raumfahrtausrüstung: Weltraumgestützte Systeme, Kabinenausrüstung und Bordelektronik

Mikrowellen- und HF-Systeme: Hochfrequenzschaltungen, die stabile dielektrische Eigenschaften erfordern

Radar und militärisches Radar: Phased-Array-Radare, Frühwarnsysteme und Bordradare

Speisenetzwerke: Verteilungsnetzwerke für Antennensysteme

Phasenempfindliche Antennen: Phased-Array-Antennen und Beamforming-Netzwerke

Satellitenkommunikation: Bodenstationen, Nutzlasten und Kommunikationsendgeräte

Anwendungen mit hoher Leistung: Wo eine verbesserte Wärmeleitfähigkeit (0,64 W/(m·K)) von Vorteil ist





F1: Was ist der Unterschied zwischen F4BTMS450 und der F4BTM-Serie?

F4BTMS450 ist eine verbesserte Version der F4BTM-Serie mit technologischen Durchbrüchen in der Materialformulierung und den Herstellungsprozessen. Es enthält mehr Keramikfüllstoff mit ultra-dünner und ultra-feiner Glasfaserverstärkung, was zu einem breiteren Dk-Bereich, geringeren Verlusten, besserer Dimensionsstabilität, reduzierter Anisotropie, höherer elektrischer Festigkeit und verbesserter Wärmeleitfähigkeit führt.





F2: Wie minimiert F4BTMS450 den Glasgewebeeffekt?
Durch die Verwendung von ultra-dünnem und ultra-feinem Glasfasergewebe in Kombination mit hoher Keramikbeladung wird der Glasgewebeeffekt auf die Ausbreitung elektromagnetischer Wellen minimiert. Dies reduziert dielektrische Verluste und verringert die Anisotropie in X/Y/Z, was zu einer konsistenteren Impedanz- und Phasenantwort führt.





F3: Was ist die maximale Betriebsfrequenz von F4BTMS450?
Das Material behält eine stabile Dielektrizitätskonstante und geringe Verluste bis zu 40 GHz bei, was es für phasenempfindliche Anwendungen über einen breiten Frequenzbereich geeignet macht.





F4: Ist F4BTMS450 für Weltraumanwendungen geeignet?
Ja. Es zeichnet sich durch eine ausgezeichnete Strahlungsbeständigkeit, geringe Ausgasungseigenschaften, die die Anforderungen für den Weltraum erfüllen, und eine stabile Leistung von -55°C bis +260°C aus, was es für Luft- und Raumfahrt- sowie weltraumgestützte Anwendungen qualifiziert.





F5: Welche dielektrischen Dicken sind für F4BTMS450 erhältlich?
Die Mindestdicke beträgt 0,254 mm (10 mil), mit Verfügbarkeit in 0,127 mm Schritten bis zu 6,35 mm (250 mil). Kundenspezifische Dicken sind auf Anfrage erhältlich.





F6: Kann F4BTMS450 importierte Materialien ersetzen?
Ja. F4BTMS450 wurde speziell als hochzuverlässige Alternative zu ähnlichen importierten Produkten entwickelt und bietet vergleichbare oder überlegene elektrische, thermische und mechanische Eigenschaften.





F7: Welche Oberflächenveredelungen sind mit F4BTMS450 kompatibel?
HASL LF (wie in der Design-Fallstudie), Immersion Gold, Immersion Silver, ENEPIG und OSP sind alle mit ordnungsgemäßer Oberflächenvorbereitung (Plasmabehandlung) vor der Veredelung kompatibel.





F8: Sind alle Werte in der Eigenschaftstabelle garantiert?
Die bereitgestellten Daten sind typische Messwerte, die zur Materialauswahl dienen. Sie stellen keine ausdrücklichen oder stillschweigenden Garantien dar. Endverbraucher sollten die Eignung für ihre spezifische Anwendung durch eigene Tests überprüfen.





Schlussfolgerung

F4BTMS450 von Taizhou Wangling Insulating Material Factory stellt einen bedeutenden Fortschritt bei PTFE-basierten Hochfrequenzlaminaten dar. Seine innovative Kombination aus ultra-dünner/ultra-feiner Glasfaserverstärkung mit hoher Keramikbeladung liefert einen minimierten Glasgewebeeffekt, ausgezeichnete Dimensionsstabilität und überlegene elektrische Leistung – alles kritische Attribute für phasenempfindliche Radar-, Speisenetzwerke, Phased-Array-Antennen und Satellitenkommunikation. Wie die Fallstudie eines 2-lagigen PCB-Designs zeigt – mit einer Dicke von 0,6 mm, 4/6 mils Leiterbahn/Abstand und HASL LF-Oberfläche – lässt sich F4BTMS450 nahtlos in Standard-Fertigungsworkflows integrieren und erfüllt gleichzeitig die anspruchsvollen Anforderungen von Luft- und Raumfahrt- sowie Verteidigungsanwendungen. Für Ingenieure, die eine zuverlässige, leistungsstarke Alternative zu importierten Materialien suchen, bietet F4BTMS450 eine überzeugende, praxiserprobte Lösung.
