Produkt-Beschreibung

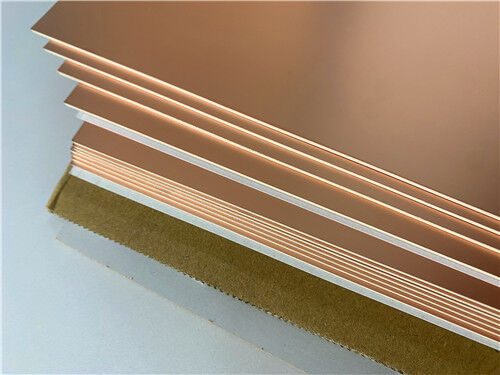

Wenn eine Konstruktion eine hohe dielektrische Konstante, einen geringen Verlust und die mechanische Robustheit der gewebten Glasverstärkung erfordert, wird dieRO3210-LaminatWir haben eine Reihe von Projekten, die von Rogers Corporation entwickelt wurden.Die Serie RO3200TM, wurde dieser keramisch gefüllte, mit Glasfaser verstärkte PTFE-Verbundwerkstoff als Erweiterung derRO3000®-Seriemit einem Unterscheidungsmerkmal: verbesserte mechanische Stabilität.
Laminate der Serie RO3200 kombinieren die Oberflächenglatheit eines nicht gewebten PTFE-Laminats, wodurch feinere Toleranzen für das Ätzen von Linien ermöglicht werden, mit der Steifigkeit eines gewebten Glas-PTFE-Laminats.Dies macht sie gut geeignet für mehrschichtige Konstruktionen, wo Dimensional Stabilität und zuverlässige Plattierung durchlöchern sind unerlässlich. RO3210 bietet eineDielektrische Konstante von 10.2mit einem Ablösungsfaktor von 00027Das Material wird nach einem ISO 9002 zertifizierten Qualitätssystem hergestellt.
| Eigentum |
Typischer Wert RO3210 |
Ausrichtung |
Einheit |
Die Situation |
Prüfmethode |
| Dielektrische Konstante, erVerfahren |
10.2 ± 0.50 |
Z |
- |
10 GHz 23°C |
IPC-TM-650 2.5.5.5
Geklemmte Streifenlinie |
| Dielektrische Konstante, erEntwurf |
10.8 |
Z |
- |
8 GHz - 40 GHz |
Differentielle Phasenlänge Methode |
| Dissivierungsfaktor, tan d |
0.0027 |
Z |
- |
10 GHz 23°C |
IPC-TM-650 2.5.5.5 |
| Thermischer Koeffizient er |
- 459 |
Z |
ppm/°C |
10 GHz 0-100°C |
IPC-TM-650 2.5.5.5 |
| Dimensionelle Stabilität |
0.8 |
X, Y |
mm/m |
- Das ist nicht wahr. |
ASTM D257 |
| Volumenwiderstand |
103 |
|
MW•cm |
- Das ist nicht wahr. |
IPC 2.5.17.1 |
| Oberflächenwiderstand |
103 |
|
MW |
- Das ist nicht wahr. |
IPC 2.5.17.1 |
| Zugmodul |
579
517 |
MD CMD |
KPSI |
23°C |
ASTM D638 |
| Absorption von Wasser |
< 01 |
- |
% |
D24/23 |
IPC-TM-650 2.6.2.1 |
| Spezifische Wärme |
0.79 |
|
J/g/K |
|
Berechnet |
| Wärmeleitfähigkeit |
0.81 |
- |
W/m/K |
80°C |
ASTM C518 |
| Koeffizient der thermischen Ausdehnung (-55 bis 288 °C) |
13
34 |
X, Y, Z |
ppm/°C |
23°C/50% Höchstemperatur |
IPC-TM-650 2.4.41 |
| Td |
500 |
|
°C |
TGA |
ASTM D3850 |
| Farbe |
Off Weiß |
|
|
|
|
| Dichte |
3.0 |
|
gm/cm3 |
|
|
| Kupferschalenfestigkeit |
11.0 |
|
Schneller |
1 Unze.
Nach dem Schwimmen des Schweißers |
IPC-TM-2.4.8 |
| Entflammbarkeit |
V-0 |
|
|
|
UL 94 |
| Bleifreies Verfahren kompatibel |
- Ja, das ist es. |
|
|
|
|
| PCB-Kapazität (RO3210) |
| PCB-Material: |
Keramik gefüllte Laminate, mit Gewebe aus Glasfaser verstärkt |
| Bezeichnung: |
RO3210 |
| Dielektrische Konstante: |
10.2 ± 0.5 |
| Anzahl der Schichten: |
Einfach-Schicht, Doppelschicht, Mehrschicht, Hybrid-PCB |
| Kupfergewicht: |
1 Unz (35 μm), 2 Unz (70 μm) |
| PCB-Dicke: |
25 mm (ohne 0,635 mm), 50 mm (1.27 mm) |
| PCB-Größe: |
≤ 400 mm x 500 mm |
| Lötmaske: |
Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenveredelung: |
Bares Kupfer, HASL, Immersionszinn, Immersionssilber, Immersionsgold, reines Gold, ENEPIG, OSP usw. |
Anwendungen
- Mikrowellen- und HF-Schaltkreise
- Patch-Antennen Reduzierte Elementgröße durch hohe Dk
- Antennen mit Phasen-Array-Antennen
- Satellitenkommunikation - Zuverlässiger Betrieb in schwierigen Umgebungen
- Radarsysteme
- Mehrschichtige Konstruktionen - Zuverlässige Streifen- und Mehrschichtplattenentwürfe
- Leistungsverstärker und -kombinatoren

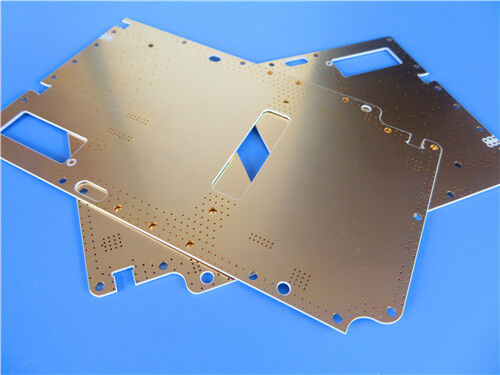

PCB-Herstellung nach Maßgabe von RO3210
Als spezialisierter Hersteller von Hochfrequenz-Leiterplatten bieten wir umfassende Fertigungsleistungen mit Rogers RO3210 und anderen fortschrittlichen Materialien an.Die folgende Spezifikation beschreibt eine repräsentative Vierschicht-Mehrschicht-Implementierung:
PCB-Konstruktionsdetails:
| Parameter |
Spezifikation |
| Ausstattung |
4-schichtige Kupferkonstruktion |
| Aufstapelung |
0.508mm RO3210 + 0,2mm RO4450F PP + 0,508mm RO3210 |
| Laminationsdicke |
1.22mm |
| Kupfergewicht |
1 Unze fertiges Kupfer auf äußeren und inneren Schichten |
| Oberflächenbearbeitung |
Silber- und Goldplattierung |
| Lötmaske |
Zwei-seitig (ohne Tinte/Markierungen) |
| Seidenfilter |
Keine |
| Abmessungen des Boards |
79 mm × 79 mm (1 Stück) |
| Besondere Besonderheit |
Schlitze mit kontrollierter Tiefe |
| Qualitätsstandard |
IPC-Klasse 2 |

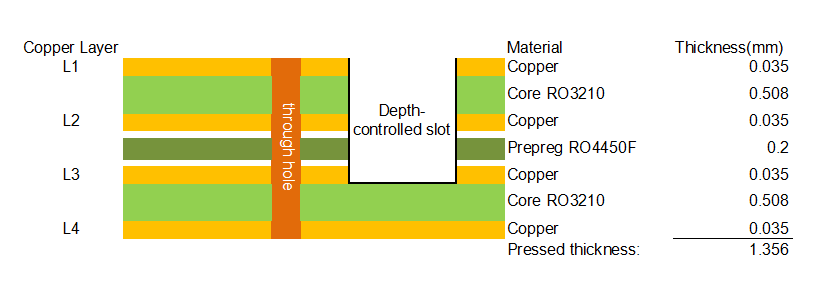

Konfigurierung des Stacks:
Materielle Vorteile
Mit einem Dk von 10.2, RO3210 ermöglicht eine signifikante Größenreduzierung in HF- und Mikrowellenkreisen. Dies macht es zu einer ausgezeichneten Wahl für Patch-Antennen, Filter und andere Komponenten, bei denen der Fußabdruck hoch ist,und wenn ein höheres Dk eine Verringerung der Schaltkreisgrößen zulässt.
Das Unterscheidungsmerkmal der RO3200-Serie ist eine verbesserte mechanische Stabilität im Vergleich zur RO3000-Serie.die Herstellung des Materials gut geeignet für mehrschichtige Platinenkonstruktionen, wo Warpage und Registrierung sind Bedenken.
RO3210 vereint die Oberflächenglatheit eines nicht gewebten PTFE-Laminats mit der Steifigkeit eines gewebten Glas-PTFE-Laminats.Unterstützung enger Spuren-/Raumanforderungen und konsistenter Impedanzkontrolle.
Für ein Material mit solch einer hohen Dielektrikkonstante ist ein Ablösungsfaktor von 0,0027 gering, was für eine akzeptable Effizienz in miniaturisierten Antennen und Filtern sorgt.
RO3210 kann mit RO4450F-Prepreg (wie im obigen 4-Schicht-Stack-up gezeigt) kombiniert werden, um zuverlässige Mehrschichtkonstruktionen zu bauen.Das Material kann unter Verwendung von Standardtechniken zur Verarbeitung von PTFE-Leiterplatten hergestellt werden, mit geringfügigen Änderungen.
Die gezeigte PCB-Implementierung beinhaltet Steuerdieftungsschlitze, die eine präzise Steuerung der dielektrischen Exposition ermöglichen und eine einzigartige mechanische und elektrische Funktionalität in der fertigen Platine ermöglichen.
Die Laminate der Serie RO3200 werden nach einem ISO 9002-zertifizierten Qualitätssystem hergestellt, das eine gleichbleibende Qualität und Zuverlässigkeit gewährleistet.
Qualität und Verfügbarkeit
Alle Platten werden in Übereinstimmung mit den IPC-Klasse-2-Qualitätsstandards hergestellt, um eine robuste Zuverlässigkeit für kommerzielle, industrielle und verteidigungsbezogene Anwendungen zu gewährleisten.Vor dem Versand werden 100% elektrische Prüfungen durchgeführt, um die Funktionsintegrität zu gewährleisten..
Unsere Produktionskapazität erstreckt sich auf die weltweite Verfügbarkeit, mit flexiblen Versand- und Logistikunterstützung für Prototypen und Volumenanforderungen.Wir bieten eine schnelle Lieferung und wettbewerbsfähige Preise bei gleichzeitiger strenger Prozesskontrolle..
Für Anfragen zu kundenspezifischen Stack-ups, mehrschichtigen Konfigurationen mit RO3210 und RO4450F-Prepregs, Kontrolltiefen, alternativen Oberflächenveredelungen (Silber, Gold, ENIG) oder anderen Anforderungen,Bitte kontaktieren Sie unser Verkaufsteam. Wir sind bereit, Ihre Anforderungen an Hochfrequenz-Leiterplatten zu erfüllen..
