4 Schicht Rf-Leiterplatte auf Rogers 60mil RO4350B und 10mil RO4350B mit hinterem Bohrgerät für UHFkoppler

Name: 4 Schicht Rf-Leiterplatte auf Rogers 60mil RO4350B und 10mil RO4350B mit hinterem Bohrgerät für UHFkoppler
Brand: Bicheng Technologies Limited
SKU: BIC-0066-V1.11
Price: 2.99 USD
Availability: InStock
Rating: 4.9 (125 reviews)

MOQ:	1
Preis:	USD 2.99-9.99 PER PIECE
Standardverpackung:	Vakuum
Lieferfrist:	10 WERKTAGE
Zahlungsmethode:	T/T, Western Union
Lieferkapazität:	45000 Stücke pro Monat

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort

China

Markenname

Bicheng Technologies Limited

Zertifizierung

Modellnummer

BIC-0066-V1.11

Zahl von Schichten:

Glasepoxid:

RO4350B 60mil + RO4350B 10mil + RO4450F 4mil

Abschließende Folie:

1.0

Abschließende Höhe von PWB:

2,1 Millimeter ±10%

Oberflächenende:

Immersionsgold

Lötmittel-Masken-Farbe:

Grün

Farbe der Teillegende:

Weiß

Test:

100% früherer Versand elektrischen Tests

Min Bestellmenge:

Preis:

USD 2.99-9.99 PER PIECE

Verpackung Informationen:

Vakuum

Lieferzeit:

10 WERKTAGE

Zahlungsbedingungen:

T/T, Western Union

Versorgungsmaterial-Fähigkeit:

45000 Stücke pro Monat

Beschreibung des Produkts

4 Schicht Rf-Leiterplatte auf Rogers 60mil RO4350B und 10mil RO4350B mit hinterem Bohrgerät für UHFkoppler

(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)

Hallo jeder,

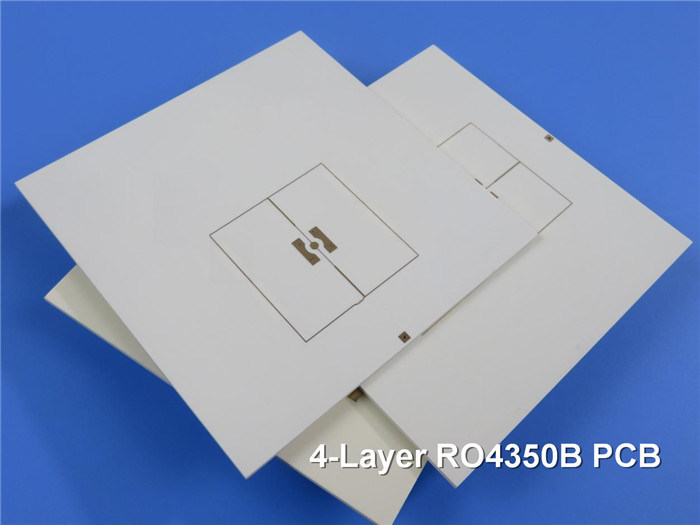

Dieses 4 Schicht Rf-PWB wird auf 60mil RO4350B und 10mil RO4350B für die Anwendung von UHFkoppler errichtet. Betrachten Sie den Stapel-oben.

4 Schicht Rf-Leiterplatte auf Rogers 60mil RO4350B und 10mil RO4350B mit hinterem Bohrgerät für UHFkoppler 0

Grundmaterialien sind Kern 60mil RO4350B und Kern 10mil RO4350B plus prepreg 4mil RO4450F. Es gibt 35 μm (1oz) Kupfer auf jeder Schicht mit abschließender Höhe starke 2.1mm. Auflagen sind Immersionsgold überzogen. Werden zurück über von Kern 10mil gebohrt. Hintere Bohrung kann Impulsstörung verringern und Signalintegrität verbessern. Unter Verwendung der hinteren Bohrung verringerte erfolgreich die Schwierigkeit von PWB-Herstellung und vermied den Gebrauch begrabenen /blind über.

Eigenschaften und Nutzen

1) RO4350B weist eine stabile Dielektrizitätskonstante über einem breiten Frequenzbereich auf;

2) RO4350B macht es ein ideales Substrat für Breitbandanwendungen;

3) Lieferung auf höherer als 98% Rate der pünktlichen Lieferung der Zeit;

4) Konzentrieren auf kleine Reihen und mittlere Massenproduktion;

5) Strenge WIP-Inspektion und Überwachung sowie Arbeitsanweisung;

Anwendungen

Antenne, Interferenzfilter, solide Bedienschalterinduktion, Stammverstärker

PWB-Leistungsblatt

PWB-GRÖSSE	91 x 98mm=1PCS
BRETT-ART	Hochfrequenz-PWB
Zahl von Schichten	Mehrschichtiges PWB, 4 Schicht PWB
Oberflächenberg-Komponenten	JA
Durch Loch-Komponenten	JA

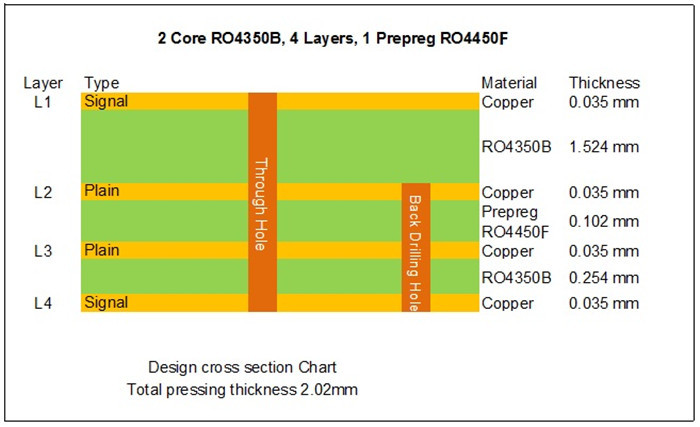

SCHICHT STACKUP	Kupfer ------- Oberschicht 35um (1oz) +plate
	RO4350B 60 Mil
	Kupfer ------- MidLayer 1
	RO4450F 4 Mil
	Kupfer ------- MidLayer 2
	RO4350B 10 Mil
	Kupfer ------- Schicht 35um (1oz) +plate BOT
TECHNOLOGIE
Minimale Spur und Raum:	10mil/10mil
Minimale/maximale Löcher:	0.3/3.21mm
Zahl von verschiedenen Löchern:	5
Zahl von Bohrlöchern:	1680
Zahl von Ausfräsungen:	1
Zahl von internen Ausschnitten:	1
Widerstand-Steuerung	nein
BRETT-MATERIAL
Glasepoxid:	Rogers RO4350B (Kern 10mil, DK=3.48) u. RO4450B (pp. 4mil DK=3.54)
Abschließende Folie extern:	1.5oz
Abschließende Folie intern:	1oz
Abschließende Höhe von PWB:	2.1mm ±10%
ÜBERZIEHEN UND BESCHICHTEN
Oberflächenende	Immersions-Gold (Nickel 71,1%) 2µ“ über 100µ“
Löten Sie Maske, auf zuzutreffen:	Spitzen- und untere Schicht
Lötmittel-Masken-Farbe:	N/A
Lötmittel-Masken-Art:	N/A
CONTOUR/CUTTING	Wegewahl
MARKIERUNG
Seite der Teillegende	N/A
Farbe der Teillegende	N/A
Hersteller Name oder Logo:	N/A
ÜBER	Überzogen durch Loch (PTH), über offenes
FLAMIBILITY-BEWERTUNG	Zustimmung Min. ULs 94-V0.
MASS-TOLERANZ
Entwurfsmaß:	0,0059" (0.15mm)
Brettüberzug:	0,0030" (0.076mm)
Bohrgerättoleranz:	0,002" (0.05mm)
TEST	100% früherer Versand elektrischen Tests
ART DER GELIEFERT ZU WERDEN GRAFIK	E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
VERSORGUNGSBEREICH	Weltweit global.
