14-lagiges Hochgeschwindigkeits-Leiterplattendesign – Panasonic Megtron 6 (M6) Impedanzkontrolle, Ultra-Low-Loss-Material mit Via-in-Pad & IPC-Klasse 3

Produkt-Beschreibung

14-lagiges Hochgeschwindigkeits-PCB – Panasonic Megtron 6 (M6) Ultra-Low-Loss-Material mit Via-in-Pad & IPC-Klasse 3



F: Was ist diese Megtron 6 PCB-Lösung und was liefert sie?

A: Dies ist ein 14-lagiges Hochleistungs-PCB, gefertigt mit Panasonic Megtron 6 (M6) – einem Ultra-Low-Loss-Material mit hoher Hitzebeständigkeit, basierend auf einem PPE (Polyphenylenether)-Harzsystem. Mit Dk = 3,4 und Df so niedrig wie 0,002 bei 1 GHz liefert M6 eine elektrische Leistung, die PTFE nahekommt, während es mit Standard-FR-4-Fertigungsprozessen kompatibel bleibt.





Das Referenzprodukt ist spezifiziert als:

• 14 Lagen, 2,123 mm Fertigdicke
• 1 Unze fertiges Kupfer pro Lage
• Oberflächenveredelung: ENEPIG (stromlose Nickel-stromlose Palladium-Immersion-Gold)
• Grüne Lötstoppmaske, weiße Siebdruck, 100 mm × 98 mm Panel
• Lochwandkupfer: 25 µm – IPC-6012 Klasse 3
• Alle Vias < 0,4 mm: Harzgefüllt und verkapselt (Via-in-Pad überplattiert)
• Impedanzkontrolle und kundenspezifischer Stack-up bereitgestellt





Dieses Design ist ideal für Hochgeschwindigkeits-Netzwerke, Rechenzentrumsschalter, KI-Beschleuniger und Telekommunikationsinfrastruktur – wo Signalintegrität, thermische Zuverlässigkeit und dichte Leiterbahnführung entscheidend sind.





Wichtige Erkenntnisse

#	Schlüsselleistung	Beschreibung
①	Ultra-Low-Loss-Material	Megtron 6 liefert Dk = 3,4 und Df = 0,002 bei 1 GHz (0,004 bei 12 GHz) – nahe an der PTFE-Leistung mit FR-4-Prozesskompatibilität.
②	Hohe thermische Zuverlässigkeit	Tg (DSC) = 185 °C, Tg (DMA) = 210 °C, Td = 410 °C und T288 > 120 min – vollständig kompatibel mit bleifreier Bestückung und rauen Umgebungen.
③	Via-in-Pad bereit	Alle Vias < 0,4 mm sind harzgefüllt und verkapselt (überplattiert) – ermöglicht dichte BGA-Ausbrüche und eliminiert Lötprobleme.
④	IPC-Klasse 3-Konformität	25 µm Lochwandkupfer und vollständige IPC-6012 Klasse 3-Qualifizierung – erfüllt die höchsten Zuverlässigkeitsstandards für Luft- und Raumfahrt, Verteidigung und Telekommunikation.
⑤	ENEPIG-Oberflächenveredelung	ENEPIG bietet hervorragende Lötbarkeit, Drahtbondfähigkeit und Korrosionsbeständigkeit – ideal für Bauteile mit feiner Teilung und Langzeitzuverlässigkeit.
⑥	Bewährte Fertigungsplattform	Megtron 6 ist weit verbreitet in 56G PAM4 und 112G PAM4 Anwendungen, mit ausgezeichneter CAF-Beständigkeit, geringer Feuchtigkeitsaufnahme (0,0014 %) und stabiler Dimensionsstabilität.





1. Materialübersicht – Megtron 6 (Panasonic)

Megtron 6 (M6) ist ein Ultra-Low-Loss-Material für Leiterplatten mit hoher Hitzebeständigkeit von Panasonic, basierend auf einem Polyphenylenether (PPE)-Harz-Mischsystem. Es wurde speziell für Hochgeschwindigkeits-Digital-, HF- und Millimeterwellenanwendungen entwickelt, bei denen Signalintegrität und thermische Zuverlässigkeit von größter Bedeutung sind.



Wichtige Materialeigenschaften

Merkmal	Vorteil
Ultra-Low Dk (3,4)	Reduziert Signalverzögerung und Übersprechen – entscheidend für Hochgeschwindigkeits-Serienverbindungen.
Ultra-Low Df (0,002 bei 1 GHz)	Minimiert Einfügungsdämpfung – ermöglicht die Einhaltung von 56G PAM4 und 112G PAM4 Kanalspezifikationen.
Stabiles Dk/Df über die Frequenz	Gewährleistet konsistente Impedanz über eine breite Bandbreite (1 GHz bis 12 GHz+).
FR-4-Prozesskompatibilität	Keine spezielle Vorbehandlung (im Gegensatz zu PTFE) – verwendet Standard-FR-4-Fertigungslinien.
Geringe Z-Achsen-CTE (45 ppm/°C)	Reduziert die Belastung der durchkontaktierten Löcher während des thermischen Zyklierens.
H-VLP (High-Very Low Profile) Kupfer kompatibel	Optimiert für extrem geringe Übertragungsverluste mit rückbehandelter Folie.
Geringe Feuchtigkeitsaufnahme (0,0014 %)	Aufrechterhält elektrische Stabilität in feuchten Umgebungen.
Bleifreie Reflow-Kompatibilität	Hält mehreren 260 °C Reflow-Zyklen ohne Delamination stand.





2. Materialdatenblatt – Konsolidierte Eigenschaften (Megtron 6)

Eigenschaftskategorie	Eigenschaft	Testbedingung	Typischer Wert	Einheit
Thermisch	Tg (DSC)	–	185	°C
	Tg (DMA)	–	210	°C
	Td (Thermische Zersetzung)	–	410	°C
	T288 (Ohne Cu)	–	> 120	min
	T288 (Mit Cu)	–	> 120	min
	CTE-X	IPC-TM-650 2.4.24	14–16	ppm/°C
	CTE-Y	IPC-TM-650 2.4.24	14–16	ppm/°C
	CTE-Z	IPC-TM-650 2.4.24	45	ppm/°C
	CTE α2 (Z-Achse)	IPC-TM-650 2.4.24; Bedingung A	260	ppm/°C
	Wärmeleitfähigkeit	–	0,42	W/m·K
	Entflammbarkeit	UL94	94V-0	Bewertung
Elektrisch	Dielektrizitätskonstante (Dk) @ 1 GHz	IPC-TM-650; C-24/23/50	3,4	–
	Dielektrizitätskonstante (Dk) @ 12 GHz	Balanced Circular Disk Resonator	3,4	–
	Verlustfaktor (Df) @ 1 GHz	IPC-TM-650; C-24/23/50	0,002	–
	Verlustfaktor (Df) @ 12 GHz	Balanced Circular Disk Resonator	0,004	–
	Volumenwiderstand	–	1 × 10⁹	MΩ·cm
	Oberflächenwiderstand	–	1 × 10⁸	MΩ
Mechanisch	Poissonzahl	–	0,2	–
	Biegeverzug (MD)	–	19	GPa
	Biegefüllung (TD)	–	18	GPa
	Abzugsfestigkeit (1 oz Cu, H-VLP-Folie)	–	0,8	kN/m
Physikalisch	Wasseraufnahme	–	0,0014	%



Hinweis: Megtron 6 erreicht Dk ≈ 3,4 und Df ≈ 0,002 bei 1 GHz, was es zu einem der verlustärmsten modifizierten Epoxidharzmaterialien macht. Der Df steigt auf ≈0,004 bei 12 GHz, immer noch deutlich niedriger als Standard-FR-4 (≈0,015–0,020).

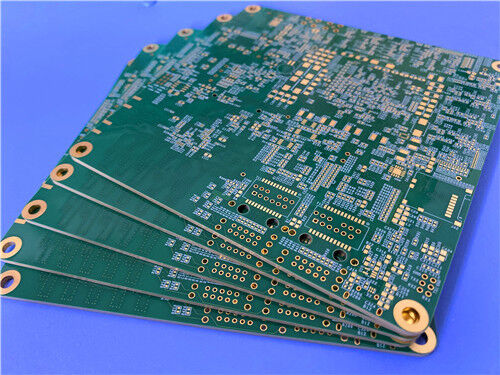

3. Kundenspezifisches PCB – 14-lagiges Megtron 6 mit Via-in-Pad & IPC-Klasse 3

Dieses 14-lagige Board demonstriert unsere Fähigkeit, Designs mit hoher Lagenzahl und hoher Zuverlässigkeit unter Verwendung von Megtron 6 als Basismaterial zu handhaben, mit IPC-6012 Klasse 3-Konformität und fortschrittlicher Via-in-Pad-Technologie.



Grundlegende Spezifikationen

Artikel	Spezifikation
Lagenanzahl	14 Lagen
Basismaterial	Panasonic Megtron 6 (R-5775/R-5670 Serie)
Fertige Brettdicke	2,123 mm
Fertiges Kupfer pro Lage	1 Unze (alle Lagen)
Oberflächenveredelung	ENEPIG (stromlose Nickel-stromlose Palladium-Immersion-Gold)
Lötstoppmaske	Grün – Ober- und Unterseite
Siebdruck	Weiß – Ober- und Unterseite
Panelgröße	100 mm × 98 mm (1 Stück)







Fortschrittliche Prozessmerkmale

Merkmal	Detail	Vorteil
Via-in-Pad (VIP)	Alle Vias < 0,4 mm: Harzgefüllt + überplattiert	Ermöglicht die Platzierung von Bauteilen direkt auf Vias – unerlässlich für feine BGAs
Harzfüllung	Vias mit Harz gefüllt und Oberfläche planiert	Bietet eine ebene Fläche zum Verkapseln; verhindert Lötzinn-Aufsteigen
Verkapselte Vias	Galvanisch aufgebrachtes Kupfer über gefüllten Vias	Verbindet das Via elektrisch mit dem Pad; gewährleistet Zuverlässigkeit bei thermischem Zyklieren
ENEPIG-Veredelung	Stromlose Nickel + Palladium + Immersion-Gold	Hervorragende Lötbarkeit, Drahtbondfähigkeit und Korrosionsbeständigkeit – ideal für feine Teilung und Langzeitzuverlässigkeit
25 µm Lochwandkupfer	IPC-6012 Klasse 3 Anforderung	Gewährleistet robuste PTH-Zuverlässigkeit in rauen Umgebungen

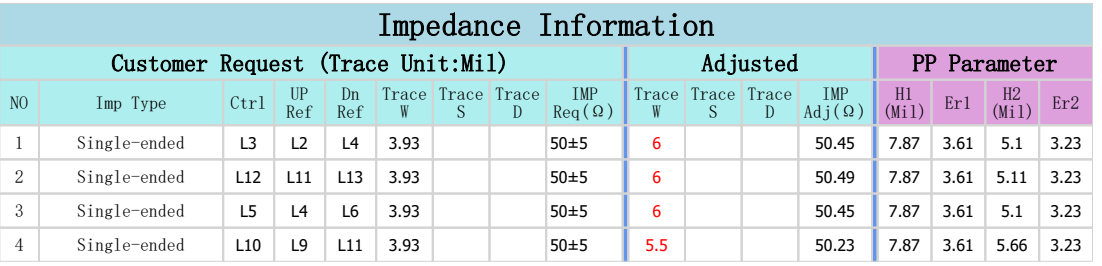

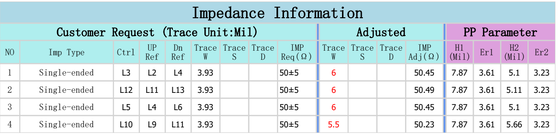

Impedanzkontrolle	TDR-Tests pro Lage	Gewährleistet Signalintegrität über alle Hochgeschwindigkeitsschnittstellen

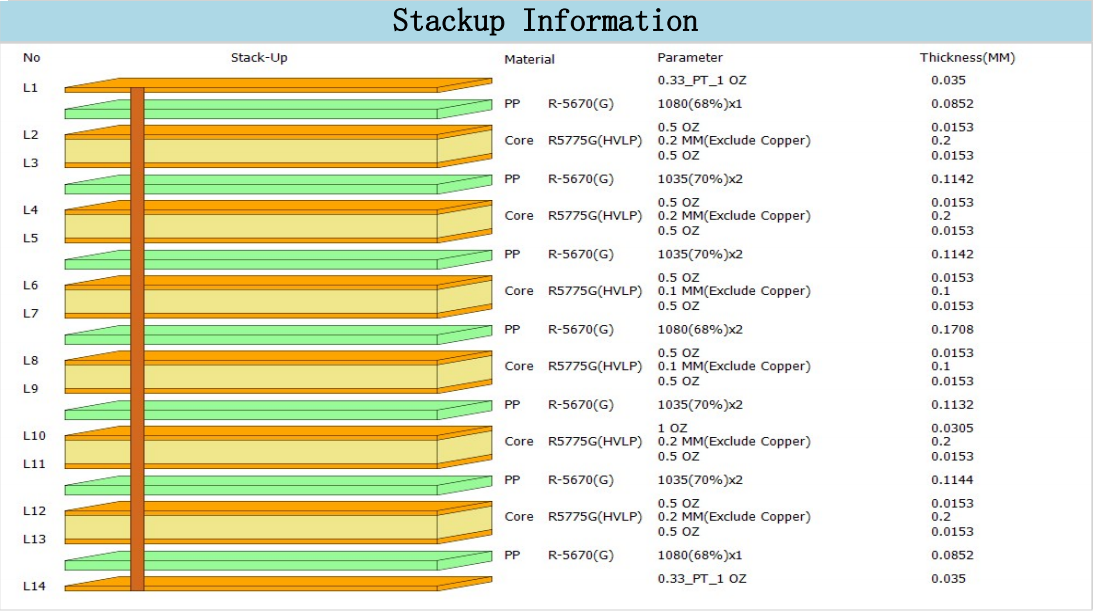

Stack-Up-Design



Der 14-lagige Stack-up kann optimiert werden für:

• Hochgeschwindigkeits-Signallagen – Differenzpaare (85 Ω, 90 Ω, 100 Ω) auf äußeren und inneren Lagen
• Strom- und Masseflächen – niederimpedante Stromversorgung
• Mischsignal-Isolation – Trennung von Analog-/HF- und Digitaldomänen

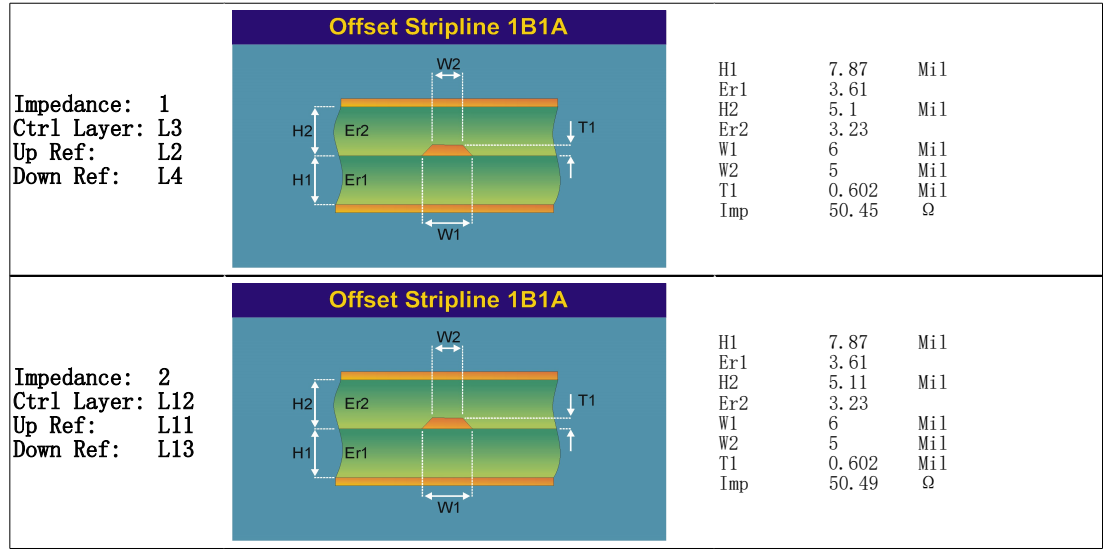

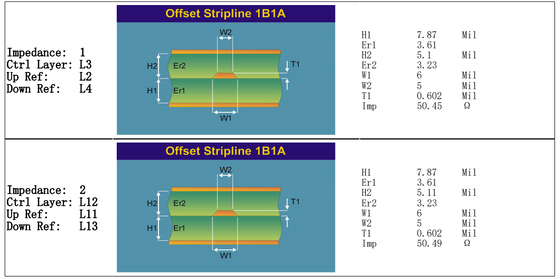

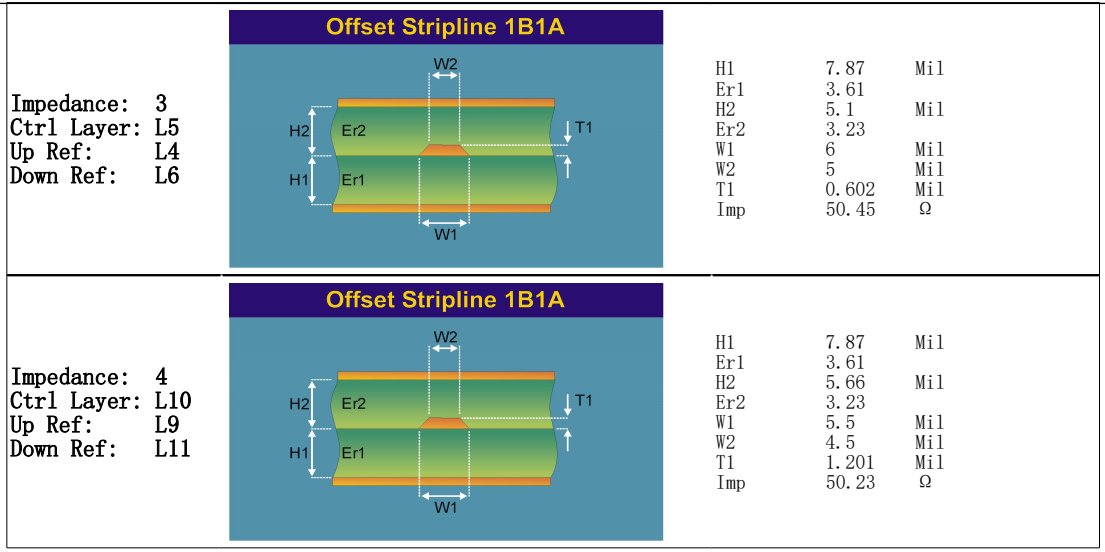

• Impedanzziele – 50 Ω Single-Ended, 85 Ω/90 Ω/100 Ω Differential, gemäß Ihren Anforderungen



Hinweis: Impedanzwerte werden basierend auf dem spezifischen Stack-up, der Dielektrikumdicke und den Referenzplaneinstellungen berechnet. Endgültige Werte werden durch TDR-Tests an fertigen Platinen verifiziert.





4. Warum Megtron 6 für dieses Design?

Anforderung	Wie Megtron 6 sie erfüllt
Hochgeschwindigkeits-Serienverbindungen (56G/112G PAM4)	Ultra-Low Df (0,002 bei 1 GHz) minimiert die Einfügungsdämpfung – entscheidend für die Kanalkonformität.
Mehrere Impedanzzonen	Stabiles Dk (3,4) über 1–12 GHz ermöglicht konsistente Impedanzkontrolle.
Dichte BGA-Leiterbahnführung	Via-in-Pad-Unterstützung (Harzfüllung + Kappe) ermöglicht Ausbrüche von feinen BGAs mit <0,4 mm Teilung.
Bleifreie Bestückung	Hohe Tg (185 °C DSC, 210 °C DMA) und Td (410 °C) halten mehreren 260 °C Reflow-Zyklen stand.
IPC-Klasse 3 Zuverlässigkeit	25 µm Lochwandkupfer und robuste Materialeigenschaften erfüllen die höchsten Zuverlässigkeitsstandards.
Umwelteinflüsse	Extrem geringe Feuchtigkeitsaufnahme (0,0014 %) gewährleistet langfristige elektrische Stabilität.
Durchkontaktierungszuverlässigkeit	Geringe Z-Achsen-CTE (45 ppm/°C) reduziert das Risiko von PTH-Rissen.
Fertigungsverfügbarkeit	Megtron 6 ist weit verbreitet und wird von großen PCB-Herstellern unterstützt.





Vergleichstabelle – Megtron 6 vs. Standard-FR-4 vs. High-End-HF-Materialien

Parameter	Megtron 6 (M6)	Standard-FR-4 (High-Tg)	PTFE-basiertes Laminat (z.B. Rogers)
Dk (@ 1 GHz)	~3,4	~4,5–5,0	~2,9–3,2
Df (@ 1 GHz)	~0,002	~0,015–0,020	~0,0015–0,0025
Df (@ 10–12 GHz)	~0,004	–	~0,0015–0,0030
Tg (DSC)	185 °C	~170–180 °C	~180–240 °C (variiert)
Td (TGA)	410 °C	~340 °C	~400 °C+
Z-Achsen-CTE	45 ppm/°C	~50–70 ppm/°C	~40–60 ppm/°C
Feuchtigkeitsaufnahme	0,00 %	~0,3–0,5 %	<0,1 %
FR-4-Prozesskompatibilität	Ja	Ja	Begrenzt (besondere Handhabung)
Relativer Preis (vs. FR-4)	2–3x	1x	4–6x
Primäre Anwendung	56G/112G Digital, 5G Sub-6, Netzwerke	Allgemeines Digital	HF/mmWave Front-End





F1: Was unterscheidet Megtron 6 von Standard-FR-4?

A: Megtron 6 bietet deutlich niedrigere Dk (3,4 vs. ~4,5–5,0) und Df (0,002 vs. ~0,015–0,020), verbesserte Z-Achsen-CTE und extrem geringe Feuchtigkeitsaufnahme (0,0014 %) – und das alles bei gleichzeitiger Kompatibilität mit Standard-FR-4-Fertigungsprozessen. Es ist das Arbeitspferd der Industrie für 56G- und 112G-PAM4-Designs.





F2: Ist Megtron 6 mit bleifreiem Löten kompatibel?
A: Ja. Mit Tg (DSC) = 185 °C, Tg (DMA) = 210 °C, Td = 410 °C und T288 > 120 Minuten unterstützt Megtron 6 vollständig mehrere 260 °C Spitzen-Reflow-Zyklen ohne Delamination oder Degradation.





F3: Können alle Vias harzgefüllt und verkapselt werden (Via-in-Pad)?
A: Ja. Unser Fertigungsprozess unterstützt Harzfüllung + galvanische Verkapselung für alle Vias < 0,4 mm. Dies ist Standard für dieses 14-lagige Design und ermöglicht die Platzierung von Bauteilen direkt über den Vias.





F4: Was ist IPC-6012 Klasse 3 und warum ist sie wichtig?
A: IPC-6012 Klasse 3 ist die höchste Zuverlässigkeitsklasse für starre Leiterplatten, die 25 µm minimales Lochwandkupfer, strenge Inspektionskriterien und nachgewiesene thermische/mechanische Zuverlässigkeit erfordert. Sie ist erforderlich für Luft- und Raumfahrt, Verteidigung, Medizin und Hochzuverlässigkeits-Telekommunikationsanwendungen.





F5: Was ist ENEPIG und warum sollte man es wählen?
A: ENEPIG (stromlose Nickel-stromlose Palladium-Immersion-Gold) fügt eine Palladiumschicht zwischen Nickel und Gold hinzu. Dies bietet: (1) Hervorragende Lötbarkeit, (2) Drahtbondfähigkeit, (3) Überlegene Korrosionsbeständigkeit und (4) RoHS-Konformität. Es ist ideal für feine Bauteile und Langzeitzuverlässigkeit.





F6: Wie stellen Sie die Genauigkeit der Impedanzkontrolle sicher?
A: Wir verwenden: (1) Präzise Material-Dk-Werte von Panasonic, (2) Kontrollierte Laminatdicke und Kupfergewichte, (3) Impedanzmodellierung mit branchenüblichen Feldlösern und (4) TDR (Time-Domain Reflectometry)-Tests an Coupons oder fertigen Platinen.





F7: Was ist der minimale Viasdurchmesser für Harzfüllung und Verkapselung?
A: Wir unterstützen Harzfüllung und Verkapselung für Vias bis zu 0,15 mm (6 mil). Für dieses 14-lagige Design sind alle Vias < 0,4 mm wie spezifiziert harzgefüllt und verkapselt.







Kontaktieren Sie uns

Als spezialisierter PCB-Lieferant mit Sitz in China verfügen wir über umfassende Erfahrung mit Panasonic Megtron 6 (M6), hoher Lagenzahl (bis zu 20+ Lagen) und komplexen HDI-Merkmalen (Via-in-Pad, vergrabene Vias, Harzfüllung).



Wir bieten:

Vollständige Materialrückverfolgbarkeit (Zertifikate von Panasonic)

IPC-6012 Klasse 3-Qualifizierung mit 25 µm Lochwandkupfer

Impedanztests (TDR) mit detaillierten Berichten

Röntgen- und Querschnittsprüfung der Via-Qualität

Elektrische Tests (Flying Probe / Fixture)

Schnelle Prototypen und Serienproduktion



Für technische Anfragen, Stack-up-Überprüfungen oder Angebotsanfragen kontaktieren Sie bitte direkt unser Vertriebsteam. Wir sind bereit, Ihre Hochgeschwindigkeits-Digital-, Telekommunikations- und Rechenzentrumsprojekte zu unterstützen.
