Hybrides PWB-Brett Bulit auf Rogers 10mil RO4350B und FR-4 mit Immersions-Gold

Hybrid-PCB-Board auf Rogers 10mil RO4350B und FR-4 mit Immersionsgold

Hallo alle,

Heute sprechen wir über Hochfrequenz-PCBs, die auf 10 Millimeter RO4350B mit FR-4 gepresst sind.

Diese Platte ist als 4-Schicht-Struktur konzipiert, die relativ einfach und kostengünstig ist, was hilfreich ist, um einen neuen Markt zu erschließen.

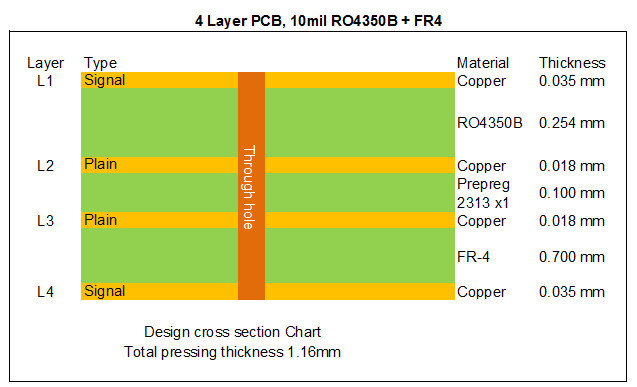

Werfen wir einen Blick auf die Aufbauweise.

Die erste Schicht bis zur zweiten Schicht besteht aus 10mil RO4350B Kernmaterial, der Kern hat eine feste Dicke, die für die elektrische Länge von HF-Leitungen auf der Leiterplatte sehr wichtig ist,und die anderen Schichten sind FR-4 Materialien, die mit Halbgehärteten Bindungen verbunden sind.

Die innere Schicht des PCB beträgt 0,5 Unzen und die äußere Schicht 1 Unze.

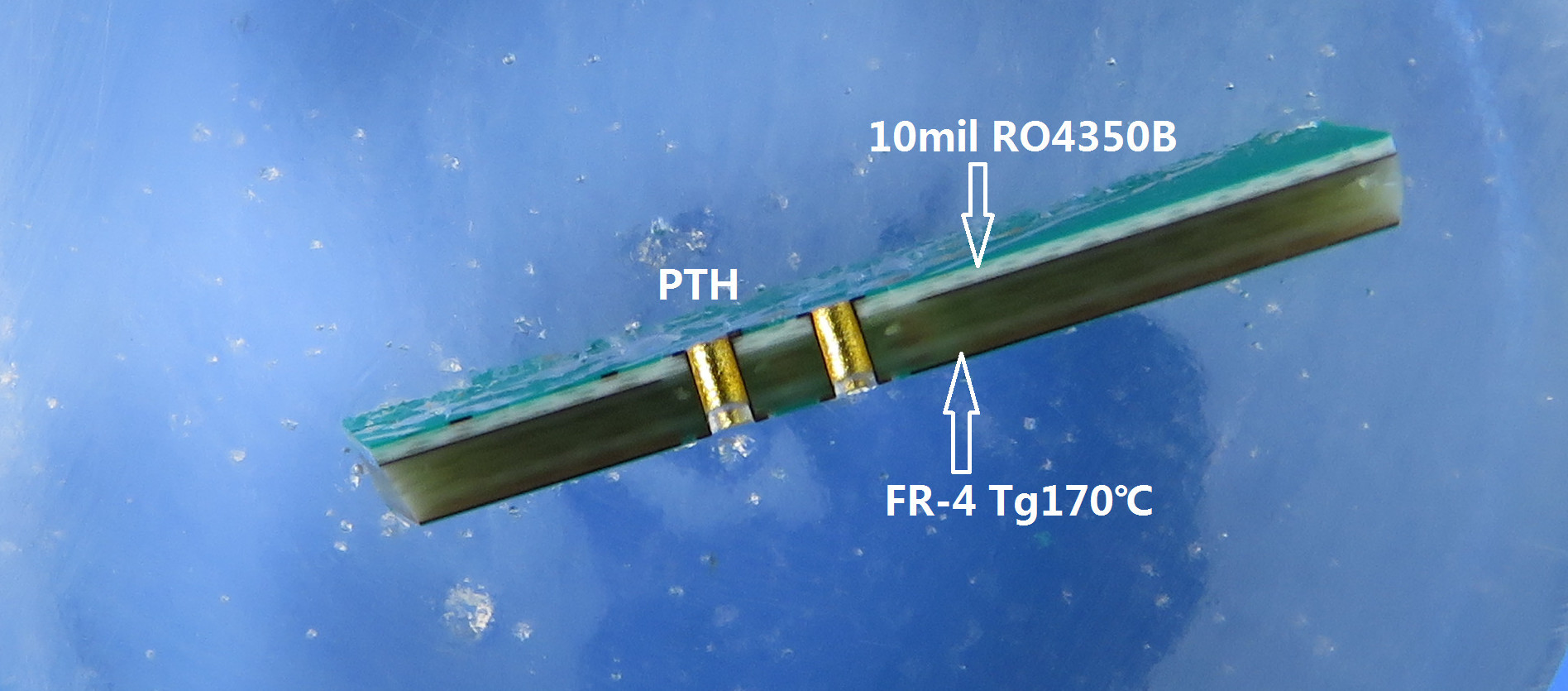

Das ist ein Querschnitt.

Durch Plattierte Löcher verbinden jede Schicht, wir übernehmen blind über Design und HDI-Design der 1. Stufe und 2. Stufe.Rot und Schwarz sind für Ihre Wahl verfügbar.

Alle PCBs unserer Firma werden durch einen offenen Schaltkreislauf-Test und einen Kurzschaltkreislauf-Test, AOI-Test, Schweißbarkeitstest und 288 °C thermischen Belastungstest gehen, um qualitativ hochwertige Produkte sicherzustellen.

Wir können Ihnen Prototypen und Massenproduktion liefern.

Danke fürs Lesen.
