Multilayer High Frequancy PCB Board Rogers 5-Layer PCB Board Bulit On 20mil RO4003C
Multilayer High Frequancy PCB Board Rogers 5-Layer PCB Board Bulit On 20mil RO4003C Multilayer High Frequancy PCB Board Rogers 5-Layer PCB Board Bulit On 20mil RO4003C
Kontakt

Mehrschichtiges hohes Frequancy PWB-Brett Rogers 5-Layer PWB-Brett Bulit auf 20mil RO4003C

Min Bestellmenge : 1 Preis : USD 2.99-9.99 PER PIECE
Verpackung Informationen : Vakuum Lieferzeit : 10 WERKTAGE
Zahlungsbedingungen : T/T, Western Union Versorgungsmaterial-Fähigkeit : 45000 Stücke pro Monat
Herkunftsort: China Markenname: Bicheng Technologies Limited
Zertifizierung: UL Modellnummer: BIC-XXXX-V1.26

Detailinformationen
Anzahl der Schichten: 1-lagig, 2-lagig, mehrlagig, Hybridtyp (gemischt) Glasepoxid: RO4003C Rogers
Letzte Folie: 0,5 Unzen (17 µm), 1oz (35 uM), 2 Unzen (70 uM) Abschließendes heig1.0-5.0mmht von PWB: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Oberflächenbeschaffenheit: Blankes Kupfer, HASL, ENIG, Silber, OSP usw. Farbe der Lötmaske: Grün, schwarz, blau, gelb, rot usw.
Farbe der Teillegende: Grün, schwarz, blau, gelb, rot usw. Prüfung: 100% Elektrotest vor dem Versand

Produkt-Beschreibung

Mehrschicht-Hochfrequenz-PCB-Board Rogers 5-Schicht-PCB-Board auf 20mil RO4003C gebaut



Hallo alle,

Heute werden wir über 5-schichtige Hochfrequenz-PCBs sprechen, die auf Rogers RO4003C hergestellt wurden.

5 Schicht-PCBs werden auf 3 Kernen aus RO4003C hergestellt und mit 1 Schicht Kupfer abgetrieben, um 5 Schichten zu erzielen.



Mehrschichtiges hohes Frequancy PWB-Brett Rogers 5-Layer PWB-Brett Bulit auf 20mil RO4003C

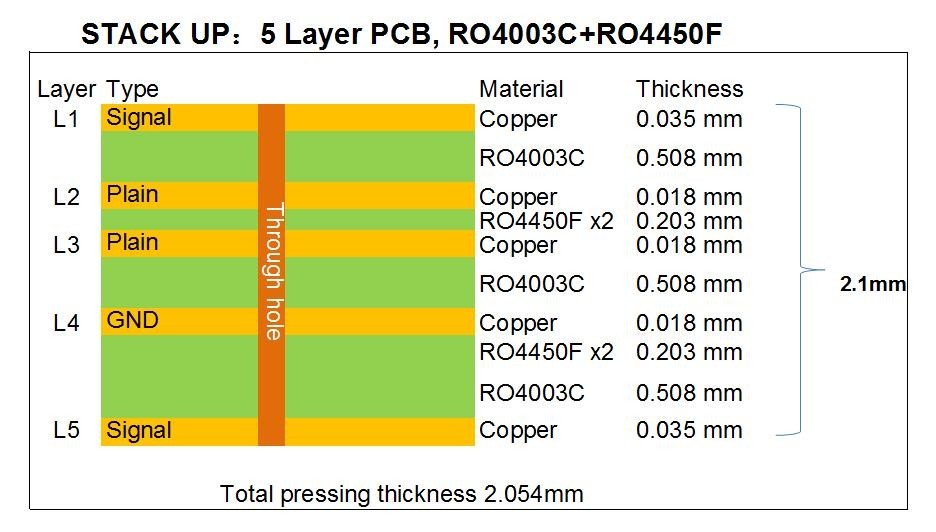

Von oben betrachtet, können wir sehen, dass 3 Blätter mit 20 Millieckern die Grundschichtstruktur erreichen, 2 Schichten von Bindungen binden die 3 Kerne, was zu einem 5-Schicht-Board führt.



Das Kupfergewicht in der inneren Schicht beträgt eine halbe Unze, in der äußeren 1 Unze.

Mehrschichtiges hohes Frequancy PWB-Brett Rogers 5-Layer PWB-Brett Bulit auf 20mil RO4003C

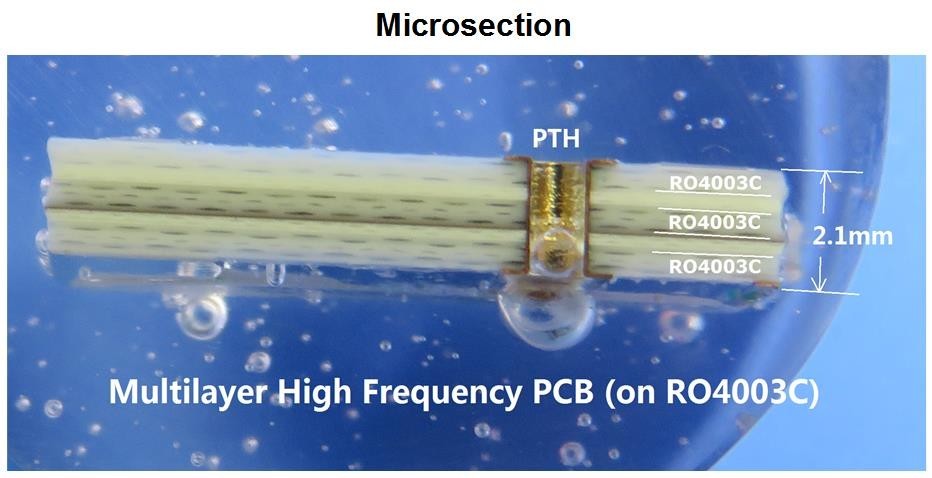

Dies ist das Bild von Mikrosektionen, die die Struktur des Boards intuitiver widerspiegeln können.

Es wird keine Lötmaske auf die Oberfläche aufgetragen, die Pads sind Eintauchgold.



Tatsächlich kann das Stapeln von mehrschichtigen PCBs je nach den unterschiedlichen Anforderungen oder Anwendungen für kontrollierte Impedanzen, Signalübertragung usw. auf viele verschiedene Arten durchgeführt werden.Es gibt viele Arten von Kernen für unseren Designer in RO4003C-Laminaten zu wählen, z.B. 8mil, 12mil, 16mil, 20mil usw.



PCB-Kapazität
PCB-Typ Hochfrequente PCB
Rogers-Material:

Für die Berechnung der Verbrennungsmenge ist der Gesamtbetrag der Verbrennungsmenge zu berücksichtigen, die für die Berechnung der Verbrennungsmenge verwendet wird.

Rogers RT/Duroid 5880, RT/Duroid 5870, RT/Duroid 6002, RT/Duroid 6010, RT/Duroid 6035HTC usw.

Rogers TMM4, TMM10, Kappa 438 usw. AD450, AD600, TC350 usw.
Taconisches Material:

Taconic TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, TLF-35, RF-60A usw.
Wankelmaterial:

PTFE F4B DK2.2DK2.65
Lötmaske: Grün, Rot, Blau, Schwarz, Gelb
Anzahl der Schichten: 2 Schichten, 4 Schichten, mehrere Schichten
Kupfergewicht: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
PCB-Dicke: 10,0 bis 5,0 mm
PCB-Größe: ≤ 400 mm x 500 mm
Oberflächenveredelung: HASL, ENIG, Immersionszinn, OSP



Wir haben eine Vielzahl von Hochfrequenzmaterialien für Kunden zur Auswahl, die wichtigsten sind Rogers 4000 Serie, 3000 Serie, 5000 Serie und 6000 Serie, Taconic TLX Serie, TLY Serie usw.und chinesische F4B-Serie etc..





Wenn Sie daran interessiert sind, kontaktieren Sie uns bitte.

Danke fürs Lesen.
