Mehrschichtiges dünnes dünnes Brett PWB-0.5mm PWB-4-Layer mit Immersions-Gold

Name: Mehrschichtiges dünnes dünnes Brett PWB-0.5mm PWB-4-Layer mit Immersions-Gold
Brand: Bicheng Technologies Limited
SKU: BIC-466-V6.5
Price: 9.99 USD
Availability: InStock
Rating: 4.9 (101 reviews)

MOQ:	1
Preis:	USD 9.99-99.99
Standardverpackung:	Vakuum
Lieferfrist:	10 Werktage
Zahlungsmethode:	T/T, Paypal
Lieferkapazität:	45000 Stücke pro Monat

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort

China

Markenname

Bicheng Technologies Limited

Zertifizierung

Modellnummer

BIC-466-V6.5

Grundmaterial:

FR-4

Abschließende Höhe von PWB:

0.5mm ±0.1

Abschließende Folie extern:

1 Unze

Oberflächenende:

Immersions-Gold

Lötmittel-Masken-Farbe:

Gelb

Farbe der Teillegende:

Weiß

TEST:

100% früherer Versand elektrischen Tests

Min Bestellmenge:

Preis:

USD 9.99-99.99

Verpackung Informationen:

Vakuum

Lieferzeit:

10 Werktage

Zahlungsbedingungen:

T/T, Paypal

Versorgungsmaterial-Fähigkeit:

45000 Stücke pro Monat

Beschreibung des Produkts

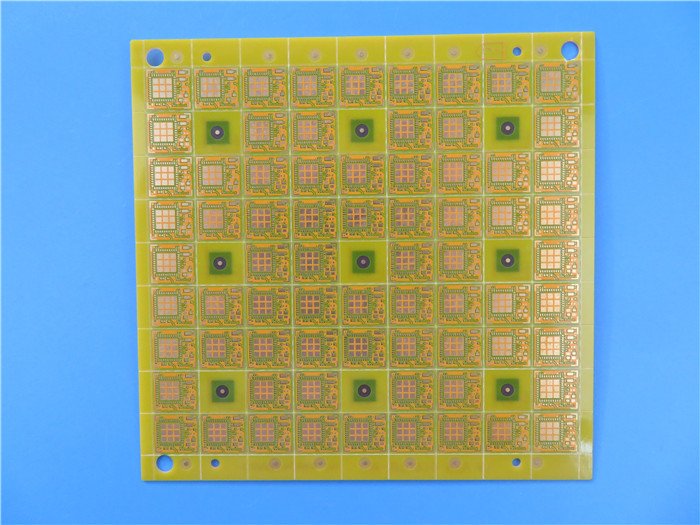

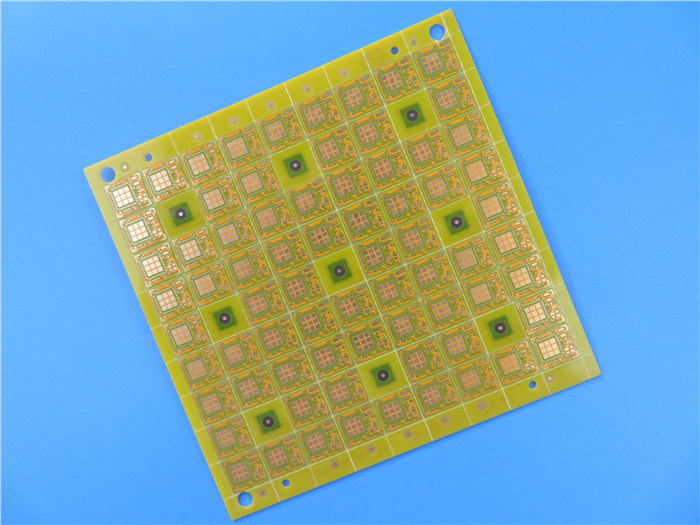

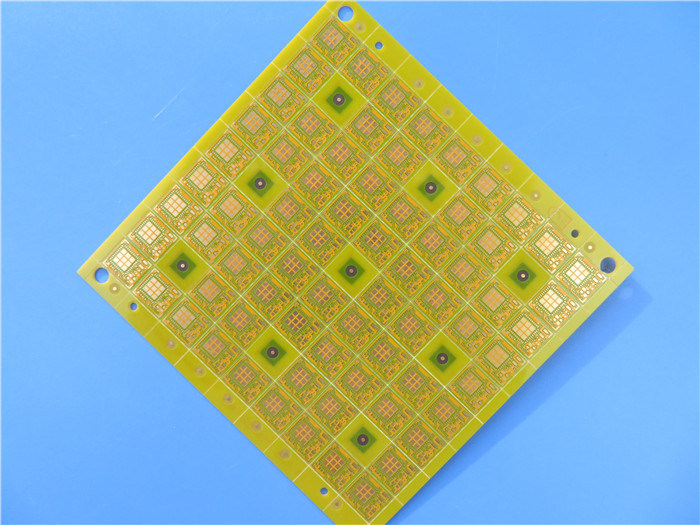

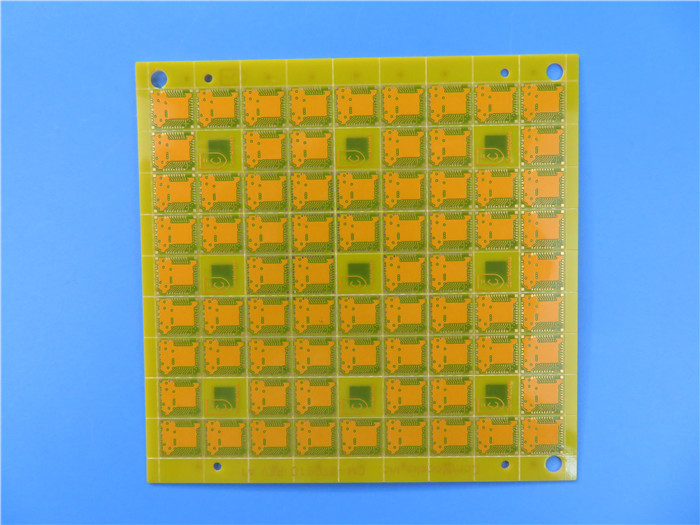

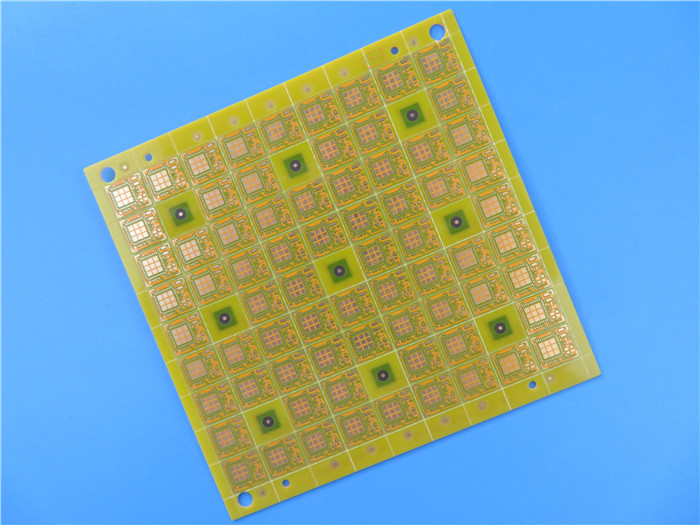

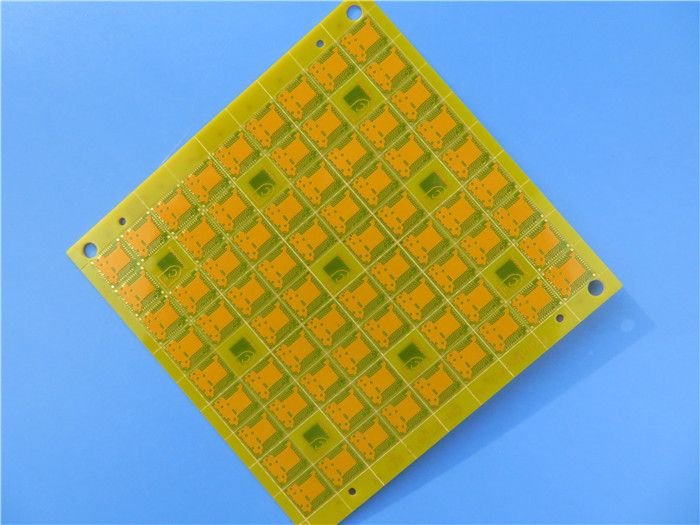

Mehrschichtiges dünnes PWB 0.5mm 4- Schicht dünnes PWB-Brett mit Immersions-Gold

(Bretter der gedruckten Schaltungen sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)

1,1 allgemeine Beschreibung

Dieses ist eine Art 4 Schicht dünnes PWB-Brett, das auf Substrat FR-4 mit Tg 135°C für die Anwendung von GPS-Verfolger errichtet wird. Es ist nur 0,5 Millimeter ohne Silkscreen auf gelber Lötmittelmaske (Taiyo) und Immersionsgold auf Auflagen stark. Das Grundmaterial ist von ITEQ, das 72 herauf PWB pro Gremium liefert. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 50 Gremien für Versand verpackt.

1,2 Eigenschaften und Nutzen

1. Material FR-4 ist RoHS, das für thermischen Zuverlässigkeitsbedarf konform und passend ist;

2. Immersionsgold hat Zeit der langen Lagerung (es kann für mehr als 1 Jahr im Vakuumbeutel gespeichert werden);

3. Wir lassen starke PWB-Fähigkeiten Ihre Forschung und Entwicklung, Verkäufe und Marketing stützen;

4. Werkstatt 16000㎡ und 8000 Arten PWBs pro Monat;

5. Müheloser, eins-zu-eins Kundendienst;

6. ISO9001, ISO14001, IATF16949, ISO13485, UL bestätigte;

7. Mehr als Jahre 18+ von PWB-Erfahrung;

8. Klasse 3. IPC-Klassen-2/IPC.

Mehrschichtiges dünnes dünnes Brett PWB-0.5mm PWB-4-Layer mit Immersions-Gold 0

1,3 Anwendungen

Überwachungssysteme

Gitter-Bindungs-Inverter

Modem USB

Mifi-Router

Fahrzeug GPS-Verfolger

Benutzer-Zugriffskontrolle

Leiterplatte-Teile

Eingebettete System-Anwendungen

Konverter DC zu DC

Drucker

1,4 PWB-Parameter

PWB-GRÖSSE	100 x 105mm=72PCS
BRETT-ART	Mehrschichtiges PWB
Zahl von Schichten	4 Schichten
Oberflächenberg-Komponenten	JA
Durch Loch-Komponenten	NEIN
SCHICHT STACKUP	Kupfer ------- SPITZEN-CS 18um (0.5oz) +plate
	prepreg 4mil
	Kupfer ------- Fläche Boden-18um (0.5oz)
	5mil FR-4
	Kupfer ------- Fläche 18um (0.5oz) PWR
	prepreg 4mil
	Kupfer ------- Fläche 18um (0.5oz) PWR
TECHNOLOGIE
Minimale Spur und Raum:	4mil/4mil
Minimale/maximale Löcher:	0.3/2.50mm
Zahl von verschiedenen Löchern:	31
Zahl von Bohrlöchern:	2315
Zahl von Ausfräsungen:	0
Zahl von internen Ausschnitten:	0
Widerstand-Steuerung	nein
BRETT-MATERIAL
Glasepoxid:	FR-4, ITEQ IT140 TG>135, äh<5>
Abschließende Folie extern:	1oz
Abschließende Folie intern:	0.5oz
Abschließende Höhe von PWB:	0.52-0.56mm
ÜBERZIEHEN UND BESCHICHTEN
Oberflächenende	Immersionsgold 0.025µm vorbei 3µm Nickel (14,9% Bereich)
Löten Sie Maske, auf zuzutreffen:	SPITZEN- und unter, Minimum 12micron
Lötmittel-Masken-Farbe:	Gelb, Taiyo PSR-2000GT600D
Lötmittel-Masken-Art:	LPSM
CONTOUR/CUTTING	Wegewahl
MARKIERUNG
Seite der Teillegende	Kein Silkscreen requried.
Farbe der Teillegende	Kein Silkscreen requried.
Hersteller Name oder Logo:	Kein Silkscreen requried.
ÜBER	Überzogen durch Loch (PTH), über in Auflage und über das Mit einer Kappe bedecken auf CS und PS, sollten vias nicht sichtbar sein.
FLAMIBILITY-BEWERTUNG	Zustimmung Min. ULs 94-V0.
MASS-TOLERANZ
Entwurfsmaß:	0,0059" (0.15mm)
Brettüberzug:	0,0030" (0.076mm)
Bohrgerättoleranz:	0,002" (0.05mm)
TEST	100% früherer Versand elektrischen Tests
ART DER GELIEFERT ZU WERDEN GRAFIK	E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
VERSORGUNGSBEREICH	Weltweit global.

Mehrschichtiges dünnes dünnes Brett PWB-0.5mm PWB-4-Layer mit Immersions-Gold 1
