Hohe Tg-Leiterplatte (PWB) auf S1000-2M Core und S1000-2MB Prepreg mit Immersions-Gold
  • Name
  • Name
  • Name
  • Name
  • Name

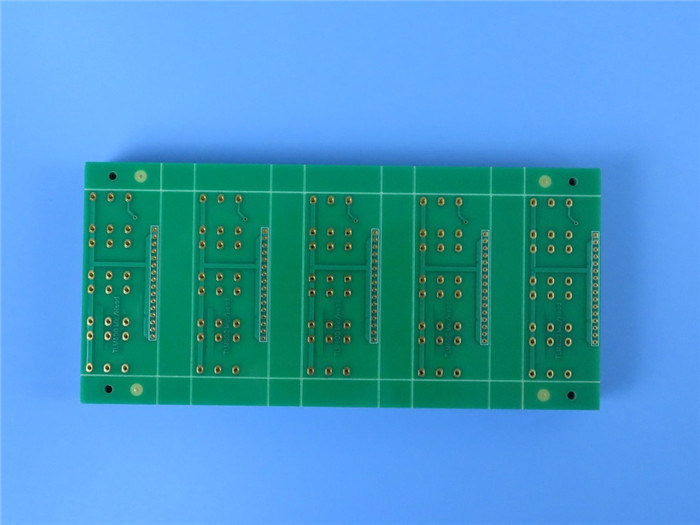

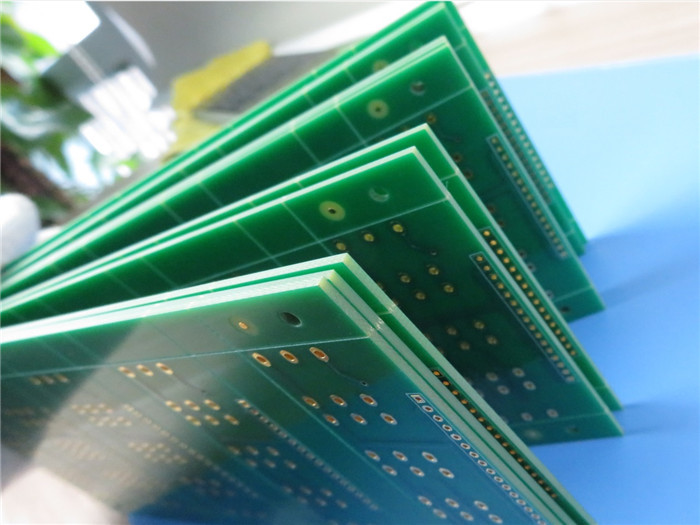

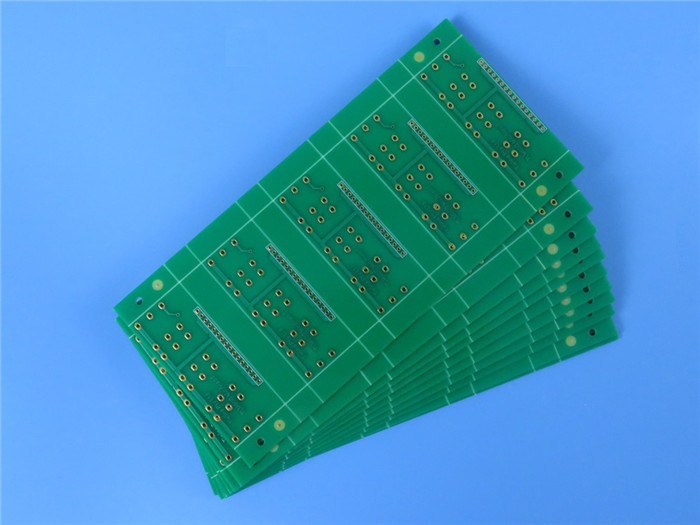

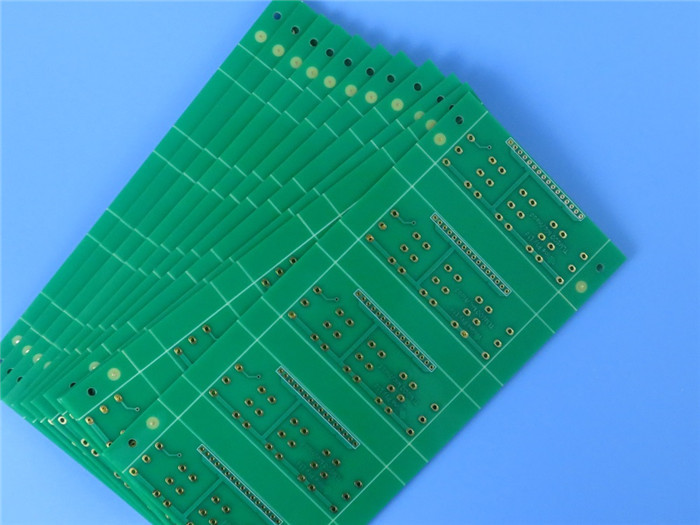

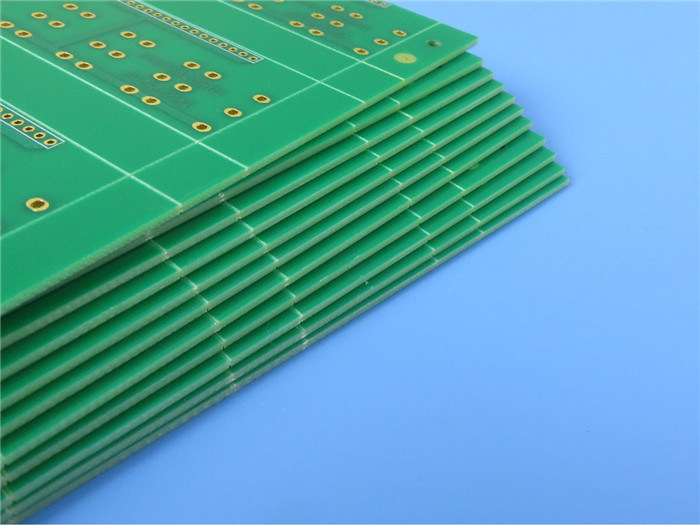

Hohe Tg-Leiterplatte (PWB) auf S1000-2M Core und S1000-2MB Prepreg mit Immersions-Gold

MOQ: 1
Preis: USD 2.99-9.99 PER PIECE
Standardverpackung: Vakuum
Lieferfrist: 10 WERKTAGE
Zahlungsmethode: T/T, Western Union
Lieferkapazität: 45000 Stücke pro Monat
Ausführliche Information
Beschreibung des Produkts
Ausführliche Information
Herkunftsort
China
Markenname
Bicheng Technologies Limited
Zertifizierung
UL
Modellnummer
BIC-504-V0.54
Zahl von Schichten:
4
Glasepoxid:
S1000-2M
Abschließende Folie:
1 Unze
Abschließende Höhe von PWB:
1,6 Millimeter ±10%
Oberflächenende:
Immersions-Gold
Lötmittel-Masken-Farbe:
Glanz-Grün
Farbe der Teillegende:
Weiß
Test:
100% früherer Versand elektrischen Tests
Min Bestellmenge:
1
Preis:
USD 2.99-9.99 PER PIECE
Verpackung Informationen:
Vakuum
Lieferzeit:
10 WERKTAGE
Zahlungsbedingungen:
T/T, Western Union
Versorgungsmaterial-Fähigkeit:
45000 Stücke pro Monat
Beschreibung des Produkts

Hohe Tg-Leiterplatte (PWB) auf S1000-2M Core und S1000-2MB Prepreg mit Immersions-Gold
(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)

Allgemeine Beschreibung
S1000-2M ist eine Art hohes Tg-Leiterplattematerial, das durch Shengyi mit den Eigenschaften der Hochleistung und des niedrigen CTE hergestellt wird, passend für hohes mehrschichtiges PWB. Die Stärke erstreckt sich 0.05mm bis 3.2mm, kupfernes Gewicht 0.5oz zu 3oz etc.
Eigenschaften
Bleifreies kompatibles Laminat FR-4
Tg170℃ (DSC), UV-Blocking/AOI kompatibel
Hohe Hitzebeständigkeit
Niedrigere Z-Achse CTE
Ausgezeichnete Durchlochzuverlässigkeit
Ausgezeichnete Anti-CAF-Leistung
Niedrigwasserabsorption
Ausgezeichnete mechanische Herstellbarkeit

Hohe Tg-Leiterplatte (PWB) auf S1000-2M Core und S1000-2MB Prepreg mit Immersions-Gold 0


Anwendungen
Computer
Kommunikation
Kfz-Elektronik
Passend für hohes Schichtzählung PWB

Unsere PWB-Fähigkeit (S1000-2M)

PWB-Material:Hoher Tg, Hochleistung und niedriges CTE-Epoxidharz
Bezeichnung:S1000-2M
Dielektrizitätskonstante:4,6 an 10GHz
Schichtzählung:Doppelschicht, mehrschichtiges, hybrides PWB
Kupfernes Gewicht:0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
PWB-Stärke:0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm
PWB-Größe:≤400mm X 500mm
Lötmittelmaske:Matt Blues, Gelben, Roten etc. des Grüns, des Schwarzen, Matt Blacks, des Blaus.
Oberflächenende:Bloßes Kupfer, HASL, ENIG, OSP, Immersionszinn, Immersions-Silber ETC….
Technologie:HDI, über in Auflage, Widerstand-Steuerung, machen über/begraben über, Rand-Überzug, BGA, Countsunk-Löcher etc. blind.


 Hohe Tg-Leiterplatte (PWB) auf S1000-2M Core und S1000-2MB Prepreg mit Immersions-Gold 1
Allgemeine Eigenschaften von S1000-2M

Test-EinzelteilePrüfmethodeTestbedingungEinheitTypischer Wert
TgIPC-TM-650 2.4.24.4DMA℃185
IPC-TM-650 2.4.25DDSC℃180
TDIPC-TM-650 2.4.24.6TGA (5% W.L)℃355
T260IPC-TM-650 2.4.24.1TMAMinute>60
T288IPC-TM-650 2.4.24.1TMAMinute30
T300IPC-TM-650 2.4.24.1TMAMinute15
WärmebelastungIPC-TM-650 2.4.13.1288℃, Lötmittelbads>100
CTE (Z-Achse)IPC-TM-650 2.4.24Vor Tgppm/℃41
IPC-TM-650 2.4.24Nach Tgppm/℃208
IPC-TM-650 2.4.2450-260℃%2,4
Genehmigung (1GHz)IPC-TM-650 2.5.5.9C-24/23/50-4,6
Verlust-Tangente (1GHz)IPC-TM-650 2.5.5.9C-24/23/50-0,018
Spezifischer DurchgangswiderstandIPC-TM-650 2.5.17.1C-96/35/90MΩ-cm8.7×108
OberflächenwiderstandskraftIPC-TM-650 2.5.17.1C-96/35/90MΩ2.2×107
Bogen-WiderstandIPC-TM-650 2.5.1D-48/50+D-0.5/23s133
Dielektrischer DurchschlagIPC-TM-650 2.5.6D-48/50+D-0.5/23KV>45
Schälfestigkeit (1oz)IPC-TM-650 2.4.8288℃/10sN/mm [lb/in]1,3 [7,43]
Biegefestigkeit (LW/CW)IPC-TM-650 2.4.4Mpa567/442
WasseraufnahmeIPC-TM-650 2.6.2.1D-24/23%0,08
EntflammbarkeitUL94C-48/23/50BewertungV-0
CTIIEC60112BewertungPLC 3


Hohe Tg-Leiterplatte (PWB) auf S1000-2M Core und S1000-2MB Prepreg mit Immersions-Gold 2
