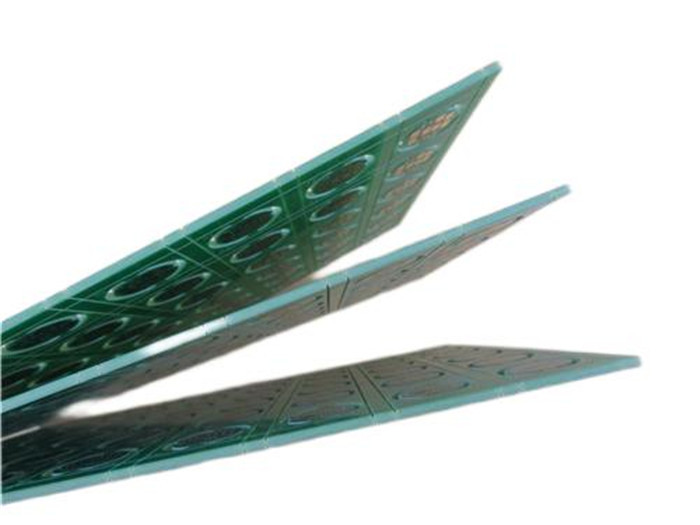

Starkes Leiterplatte 3.0mm doppeltes mit Seiten versehenes PWB errichtet auf FR-4 mit Immersions-Gold

Starkes Leiterplatte 3.0mm doppeltes mit Seiten versehenes PWB errichtet auf FR-4 mit Immersions-Gold

  • Starkes Leiterplatte 3.0mm doppeltes mit Seiten versehenes PWB errichtet auf FR-4 mit Immersions-Gold
  • Starkes Leiterplatte 3.0mm doppeltes mit Seiten versehenes PWB errichtet auf FR-4 mit Immersions-Gold
  • Starkes Leiterplatte 3.0mm doppeltes mit Seiten versehenes PWB errichtet auf FR-4 mit Immersions-Gold
  • Starkes Leiterplatte 3.0mm doppeltes mit Seiten versehenes PWB errichtet auf FR-4 mit Immersions-Gold
Starkes Leiterplatte 3.0mm doppeltes mit Seiten versehenes PWB errichtet auf FR-4 mit Immersions-Gold
Produktdetails:
Herkunftsort: China
Markenname: Bicheng Technologies Limited
Zertifizierung: UL
Modellnummer: BIC-463-V9.96
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: USD9.99-99.99
Verpackung Informationen: Vakuum
Lieferzeit: 10 Werktage
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 45000 Stücke pro Monat
Kontakt
Ausführliche Produkt-Beschreibung
Grundmaterial: FR-4 Abschließende Höhe von PWB: 3.0mm ±0.3
Abschließende Folie extern: 1 Unze Oberflächenende: Immersions-Gold
Lötmittel-Masken-Farbe: Grün Farbe der Teillegende: Weiß
TEST: 100% früherer Versand elektrischen Tests

Starkes Leiterplatte 3.0mm doppeltes mit Seiten versehenes PWB errichtet auf FR-4 mit Immersions-Gold

(Bretter der gedruckten Schaltungen sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)



1,1 allgemeine Beschreibung

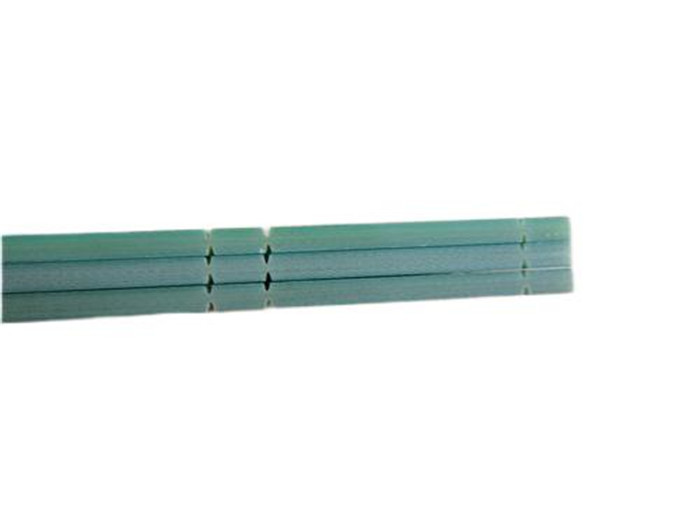

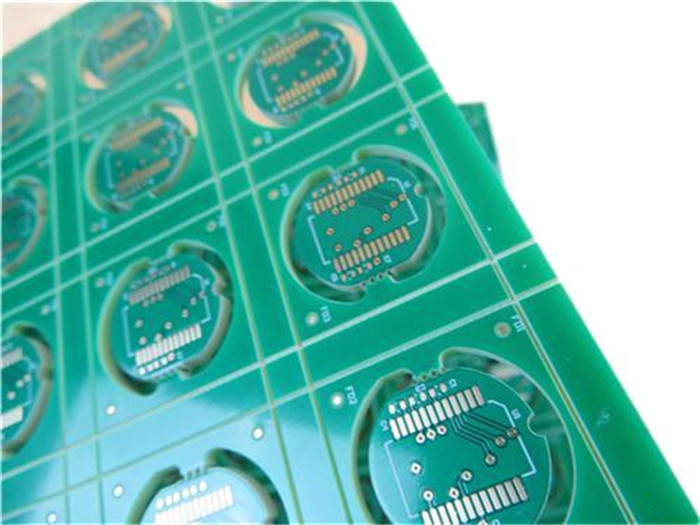

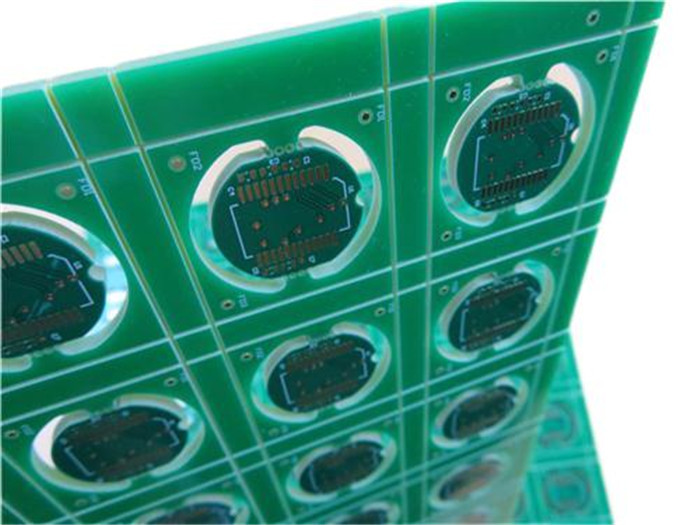

Dieses ist eine Art 3.0mm starkes PWB, das auf doppeltem mit Seiten versehenem Substrat FR-4 mit Tg 150°C für die Anwendung der Datenerfassung errichtet wird. Es ist kleine runde Leiterplatte panelized 48 oben. V-geschnitten (v-Nut) und Router werden auf dem Gremium, fiducial Kennzeichen sind um jedes Brett verwendet. Andere Spezifikationen sind grüne Lötmittelmaske, weißer Silkscreen und Immersionsgold. Das Grundmaterialsubstrat ist von ITEQ IT-158. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 20 Gremien für Versand verpackt.



1,2 Eigenschaften und Nutzen

1. Substrat ist RoHS, das für thermischen Zuverlässigkeitsbedarf konform und passend ist;

2. Immersion gld hat hohes solderability, nicht von Leiterplatten betonen und weniger Verschmutzung von PWB-Oberfläche;

3. Geeignete Produktrate der ersten Produktion: >99%

4. ISO9001, ISO14001, ISO13485, UL bestätigte Herstellungsfabrik;

5. Lieferung rechtzeitig: >98%

6. Kundenbeanstandungsrate: <1>

7. Keine Mindestbestellmenge. 1 Stück ist verfügbar;

8. Mehr als Jahre 18+ von PWB-Erfahrung;



Starkes Leiterplatte 3.0mm doppeltes mit Seiten versehenes PWB errichtet auf FR-4 mit Immersions-Gold 0



1,3 Anwendungen

Mikro-USB

GPS-Verfolger

Adapter Bluetooths USB

Zugangspunkt WiFi

Router-Antenne

G-/Mrouter

Fingerabdruck-Zugriffskontrolle

Karten-Zugangs-Systeme

Modem 4G

Hochgeschwindigkeitsspeichernetze



1,4 PWB-Spezifikationen

PWB-GRÖSSE 225 x 290mm=48PCS
BRETT-ART Doppeltes mit Seiten versehenes PWB
Zahl von Schichten 2 Schicht
Oberflächenberg-Komponenten JA
Durch Loch-Komponenten nein
SCHICHT STACKUP Kupfer ------- Oberschicht 18um (0.5oz) +plate
FR-4 2.9mm
Kupfer ------- Schicht 18um (0.5oz) +plate BOT
TECHNOLOGIE
Minimale Spur und Raum: Mil 10 Mil/9
Minimale/maximale Löcher: 0,4 Millimeter/0,8 Millimeter
Zahl von verschiedenen Löchern: 2
Zahl von Bohrlöchern: 27
Zahl von Ausfräsungen: 56
Zahl von internen Ausschnitten: 0
Widerstand-Steuerung: nein
Zahl des Goldfingers: 0
BRETT-MATERIAL
Glasepoxid: FR-4 Tg135 , äh<5>
Abschließende Folie extern: 1 Unze
Abschließende Folie intern: 1 Unze
Abschließende Höhe von PWB: 3,0 Millimeter ±0.3
ÜBERZIEHEN UND BESCHICHTEN
Oberflächenende Immersionsgold (32,1%) 0.05µm vorbei 3µm Nickel
Löten Sie Maske, auf zuzutreffen: SPITZEN- und unter, Minimum 12micron
Lötmittel-Masken-Farbe: Grün, PSR-2000GT600D, Taiyo Supplied.
Lötmittel-Masken-Art: LPSM
CONTOUR/CUTTING Wegewahl, Stempellöcher.
MARKIERUNG
Seite der Teillegende SPITZEN- und unter.
Farbe der Teillegende Weiß, IJR-4000 MW300, Taiyo-Marke
Hersteller Name oder Logo: Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH
ÜBER Überzogen durch Loch (PTH), minimale Größe 0.4mm.
FLAMIBILITY-BEWERTUNG Zustimmung Min. ULs 94-V0.
MASS-TOLERANZ
Entwurfsmaß: 0,0059"
Brettüberzug: 0,0029"
Bohrgerättoleranz: 0,002"
TEST 100% früherer Versand elektrischen Tests
ART DER GELIEFERT ZU WERDEN GRAFIK E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
VERSORGUNGSBEREICH Weltweit global.



Starkes Leiterplatte 3.0mm doppeltes mit Seiten versehenes PWB errichtet auf FR-4 mit Immersions-Gold 1
