Über gefülltes PWB über in Auflagen-Leiterplatte 0.6mm mehrschichtigem PWB errichtet auf 6 Schicht mit blindem über für GPS Spurhaltung

Produkt-Beschreibung

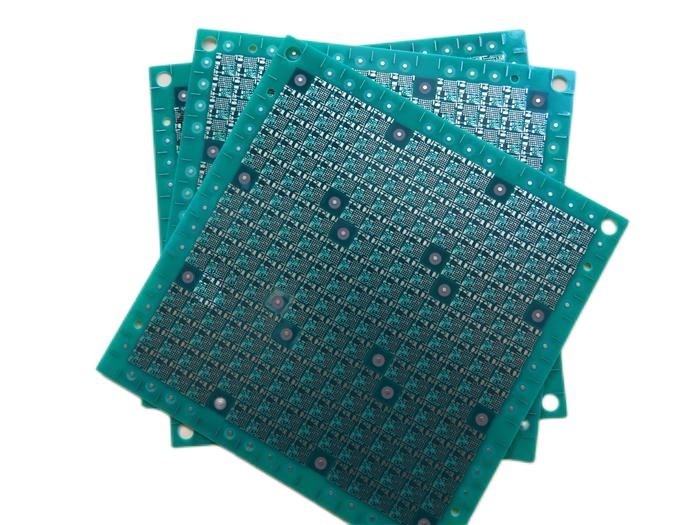

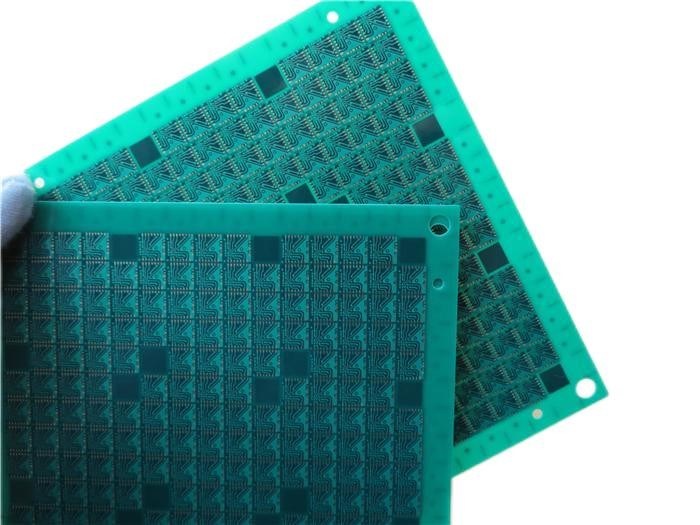

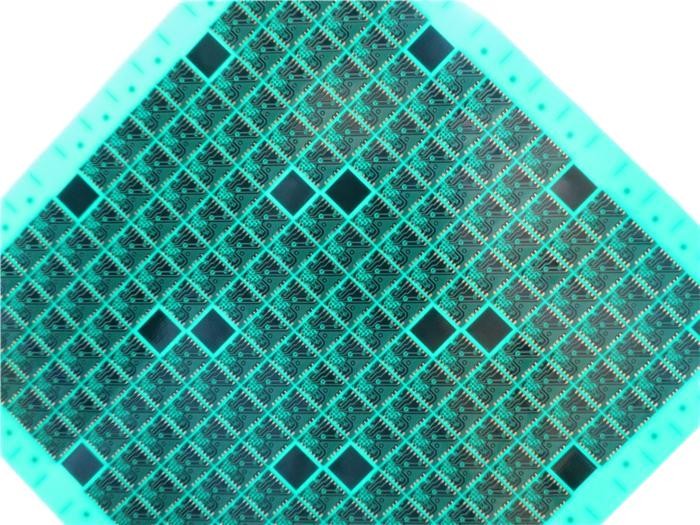

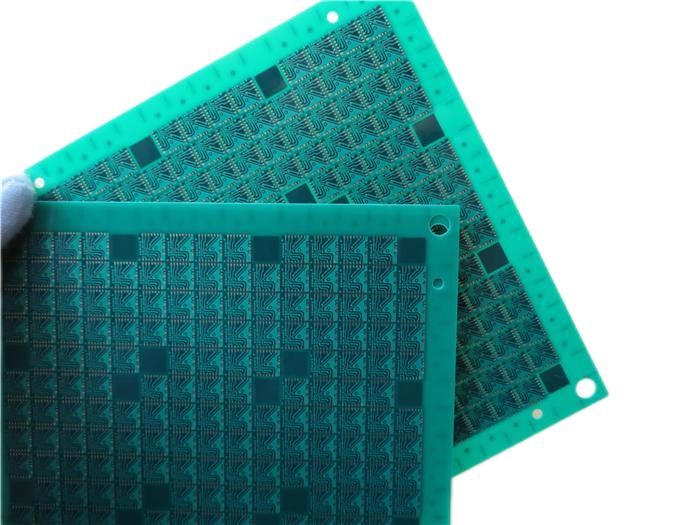

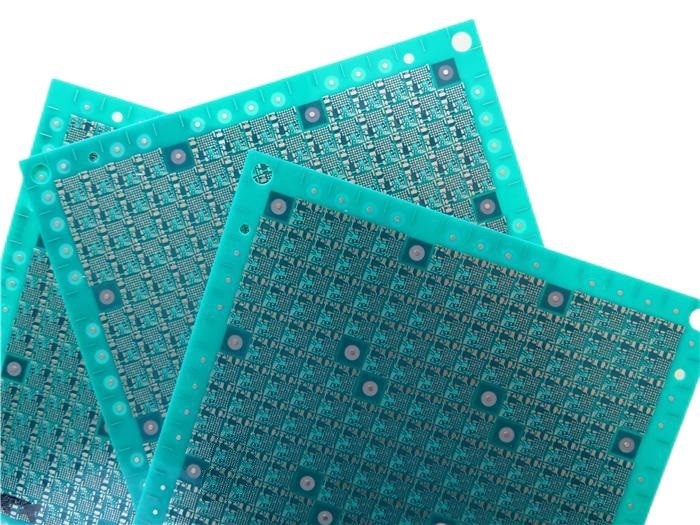

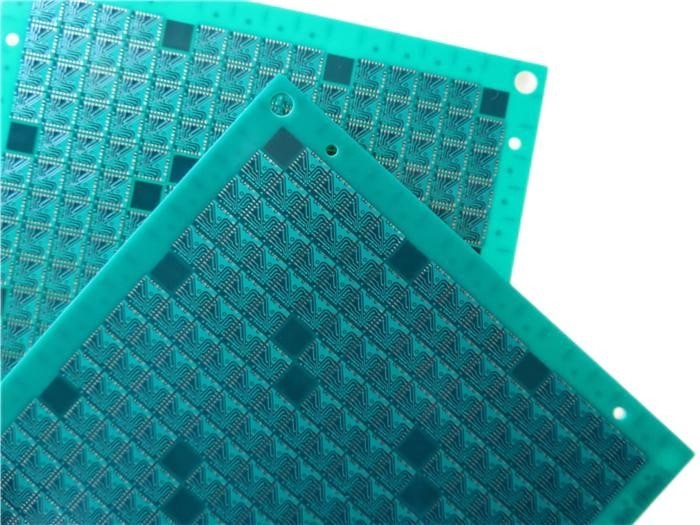

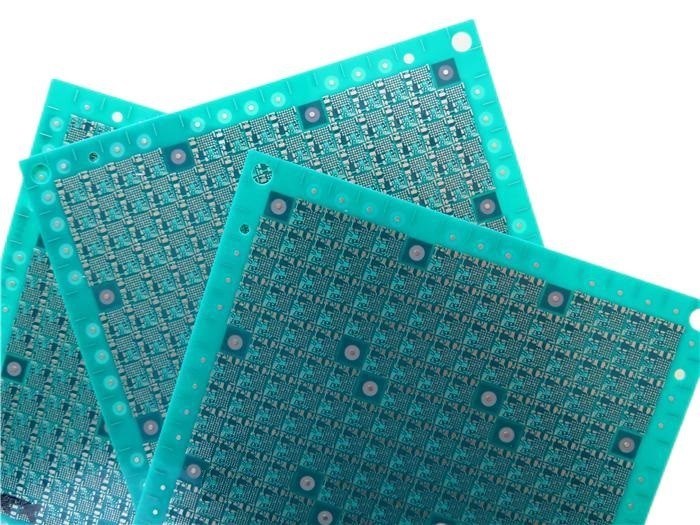

Über gefüllte Leiterplatte über Pad-Leiterplatte 0,6 mm Mehrschicht-Leiterplatte auf 6 Schichten mit Blind-Leiter für GPS-Tracking
(Druckkreisplatten sind maßgeschneiderte Produkte, das Bild und die gezeigten Parameter dienen nur zur Referenz)


1.1 Allgemeine Beschreibung
Dies ist eine Art 6-Schicht-Ultradünn-Druckschirmplatte auf FR-4-Substrat mit Tg 135 ° C für die Anwendung von GPS-Tracking.00,6 mm dickohne Seidenmaske auf grüner Lötmaske (Taiyo) undEintauchgoldDas Basismaterial ist ausTaiwan ITEQSie werden nach IPC 6012 Klasse 2 hergestellt, wobei die mitgelieferten Gerber-Daten verwendet werden. Jedes 50 Panels werden für den Versand verpackt.


1.2 Merkmale und BenEpasst
1. Durch die In-Pad-Konstruktion reduziert die induktive Reaktanz und Kapazität Reaktanz der Übertragungsleitung;
2. Immersionsgold hat eine hohe Schweißfähigkeit, keine Belastung der Leiterplatten und weniger Kontamination der PCB-Oberfläche;
3. Produkte und Herstellungen werden von autorisierten Organisationen zertifiziert;
4- Förderfähige Produkte: > 95%;
5. Prototyp-PCB-Fähigkeit bis zur Volumenproduktion;
6- Pünktliche Lieferung: > 98%;
7. Mehr als 18 Jahre Erfahrung mit PCB;
8. IPC-Klasse 2 / IPC-Klasse 3;



1.3 Anwendungen
LED-Beleuchtung
Intercom-System
Portabler WLAN-Router
GSM-Tracker
LED-Beleuchtung für den Handel
Modem WiFi 4G
Elektronische Zugangskontrolle
Audio-Frequenzverstärker
Datei-Server


1.4PCB-Spezifikationen





1.5 über das In-Pad (VIP)
Derzeit wird die Leiterplatte immer dichter und miteinander verbunden, und es gibt keinen Platz mehr für diese Drähte und Pads, die die Löcher verbinden.Der Prozess der Bohrung der Löcher auf den Pads entsteht im historischen MomentKurz gesagt, die überzogenen Öffnungen werden durch Isolierharz durch die Methode der Schirmdurchlässigkeit verstopft oder gefüllt, dann getrocknet, geschliffen und anschließend galvanisiert.so dass die gesamte Oberfläche des PCBs mit Kupfer beschichtet ist, und nicht mehr durch Löcher gesehen werden kann.

Die Wirkung von via in pad ist ebenfalls sehr offensichtlich: z.B. verbesserte elektrische Leistung und Zuverlässigkeit elektronischer Produkte, verkürzte Signalübertragungsleitungen,reduziert die induktive Reaktanz und die kapazitive Reaktanz der Übertragungsleitung, und reduzierte interne und externe elektromagnetische Störungen.

Lassen Sie uns den grundlegenden Prozess von via in pad sehen.
