Produkt-Beschreibung

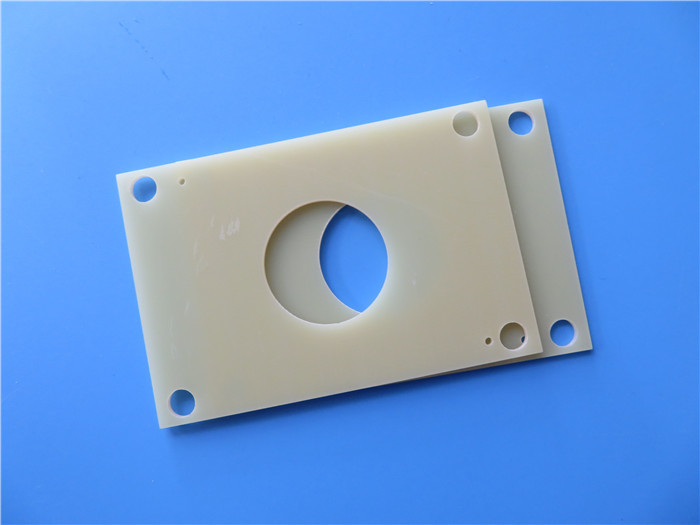

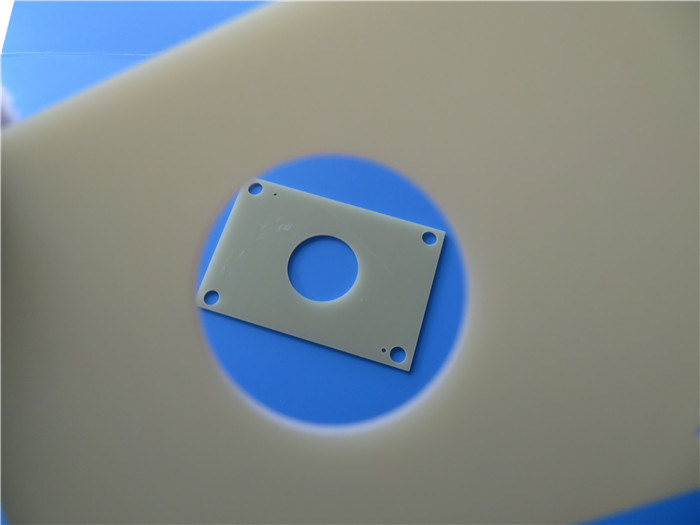

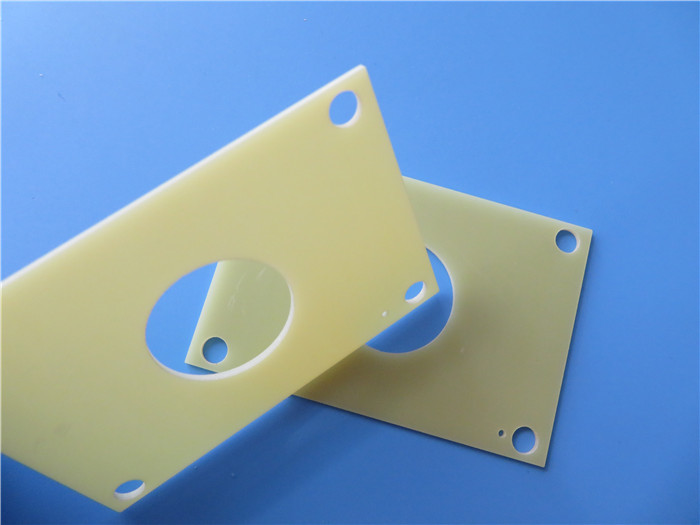

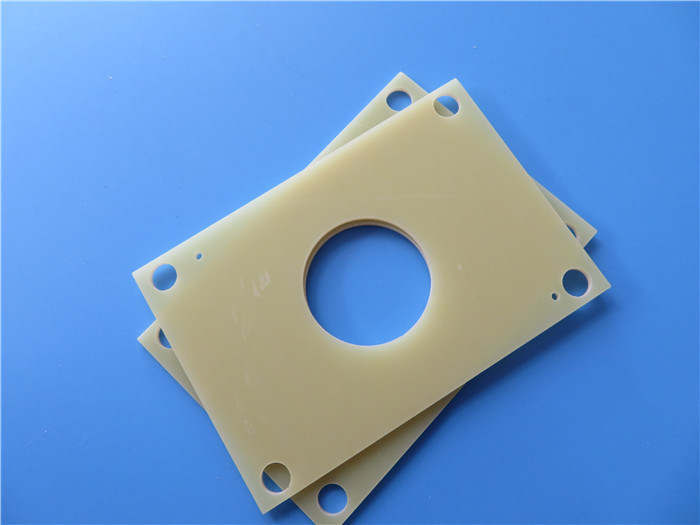

PCB Spacer FR-4 Spacer Block Space Bar auf 1,5 mm FR4 nur mit Bohrlöchern
(Druckkreisplatten sind maßgeschneiderte Produkte, das Bild und die gezeigten Parameter dienen nur zur Referenz)
1.1 Allgemeine Beschreibung
Dies ist eine Art von nicht Kupfer-PCB auf FR-4 Tg135 Substrat gebaut für die Anwendung von Abstand.1.57 mm dickDas Basismaterial ist aus Lieferung durch ILMSie werden nach IPC 6012 Klasse 2 hergestellt, wobei die Gerber-Daten verwendet werden.
1.2 Merkmale und BenEpasst
1. FR-4 weist eine ausgezeichnete Dimensionsstabilität auf;
2. 16000 m2 Werkstatt und 30000 m2 Produktionskapazität pro Monat;
3. PCB-Herstellung nach den erforderlichen Spezifikationen;
4Lieferung pünktlich, mehr als 98% Pünktlichkeit.
5. 8000 Arten von PCB pro Monat;
6- Erfahrene Verkäufer und qualifizierte Kundenbetreuung
7Schnelle CADCAM-Prüfung und kostenlose PCB-Zitat;
8. Kleine Bestellmengen sind erhältlich;
9. ISO9001, ISO14001, IATF16949, ISO13485, UL zertifiziert.
1.3 Parameter und Datenblatt
| Anzahl der Schichten |
N/A |
| Typ der Platte |
Blank-Spacer |
| Größe der Platte |
78.36 x 52,83 mm = 1UP |
| Tiefstand der Platte |
1.5 mm |
| Material für das Brett |
FR-4 |
| Lieferant von Plattenmaterial |
LKM |
| Tg Wert des Plattenmaterials |
TG135°C |
| |
| Dicke von PTH Cu |
N/A |
| Innenschicht Dicke |
N/A |
| Oberflächendicke Cu |
N/A |
| |
| Lötmaskenart und Modellnummer |
N/A |
| Lieferant von Lötmasken |
N/A |
| Farbe der Lötmaske |
N/A |
| Anzahl der Schweißmasken |
N/A |
| Dicke der Lötmaske |
N/A |
| |
| Art der Seidenfarbe |
N/A |
| Lieferant von Seidenfilz |
N/A |
| Farbe der Seidenfarbe |
N/A |
| Anzahl der Seidenmasken |
N/A |
| |
| Minimum Spuren (mil) |
N/A |
| Mindestlücke ((mil) |
N/A |
| |
| Oberflächenbearbeitung |
N/A |
| Erforderliche RoHS |
- Ja, das ist es. |
| Warpage |
0.15% |
| |
| Wärmeschockprüfung |
Pass, 288±5°C, 10 Sekunden, 3 Zyklen. |
| Prüfung der Schweißfähigkeit |
N/A |
| Funktion |
Sichtprüfung |
| Ausführung |
Einhaltung von IPC-A-600H und IPC-6012C Klasse 2 |
1.4 FR-4Material
FR-4 (oder FR4) ist eine Art Materialqualitätsbezeichnung, was bedeutet, dass das Harzmaterial flammfest ist (selbstlöschend).aber eine Materialqualität. "FR" steht für Flammschutzmittel und bedeutet, dass die Sicherheit der Entflammbarkeit von FR-4 der Norm UL94V-0 entspricht.
FR-4-Epoxidglas ist ein beliebtes und vielseitiges hochdruckfähiges thermosettiges Kunststofflaminat mit einem guten Gewichtsverhältnis.FR-4 wird am häufigsten als elektrischer Isolator mit beträchtlicher mechanischer Festigkeit verwendetDas Material ist auch dafür bekannt, seine hohen mechanischen Werte und elektrischen Dämmqualitäten sowohl unter trockenen als auch bei feuchten Bedingungen zu bewahren.Verwendbarkeit für eine Vielzahl von elektrischen und mechanischen Anwendungen.
Weitere Ausstellungen von FR-4
1.5 Unsere PCB-Kapazität (2022)
| Parameter |
Wert |
| Anzahl der Schichten |
1 bis 32 |
| Substratmaterial |
Die in Anhang I der Verordnung (EG) Nr. 396/2005 genannten Verfahren gelten nicht für die Verwendung von Stoffen, die in der Verpackung enthalten sind, sondern nur für die Verwendung in der Verpackung.;Die Kommission hat eine Reihe von Maßnahmen ergriffen, um die Auswirkungen der Einhaltung der in Anhang I der Verordnung (EG) Nr. 1907/2006 festgelegten Anforderungen auf die Sicherheit und die Sicherheit der Luftfahrzeuge zu verringern.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (Hoch Tg S1000-2M, TU-872 SLK, TU-768, IT-180A usw.), FR-4 Hohe CTI> 600V; Polyimid, PET; Metallkern usw. |
| Höchstgröße |
Flugprüfung: 900*600mm, Befestigungsprüfung 460*380mm, keine Prüfung 1100*600mm |
| Toleranz im Rahmen des Vorstands |
±0.0059" (0.15 mm) |
| PCB-Dicke |
0.0157" - 0.3937" (0,40mm--10.00mm) |
| Ausnahme für die in Anhang I der Verordnung (EG) Nr. 1907/2006 vorgesehenen Prüfungen. |
± 8% |
| Ausnahme für die in Anhang I der Verordnung (EG) Nr. 1907/2006 vorgesehenen Fahrzeuge |
± 10% |
| Isolationsschichtdicke |
0.00295" - 0.1969" (0.075mm - 5.00mm) |
| Mindeststrecke |
0.003" (0,075 mm) |
| Mindestfläche |
0.003" (0,075 mm) |
| Außen Kupferdicke |
35 μm bis 420 μm (1 oz bis 12 oz) |
| Innere Kupferdicke |
17 μm-350 μm (0,5 oz - 10 oz) |
| Bohrloch (mechanisch) |
0.0059" - 0,25" (0,15mm - 6,35mm) |
| Fertiges Loch (mechanisch) |
0.0039"-0.248" (0,10mm-6,30mm) |
| Durchmesser Toleranz (mechanisch) |
0.00295" (0,075mm) |
| Registrierung (mechanisch) |
0.00197" (0,05 mm) |
| Bildverhältnis |
12:1 |
| Typ der Lötmaske |
LPI |
| Min Soldermask Brücke |
0.00315" (0,08mm) |
| Min. Schweißmaskenfreiheit |
0.00197" (0,05 mm) |
| Stecker über Durchmesser |
0.0098" - 0,0236" (0,25mm-0,60mm) |
| Toleranz für die Impedanzkontrolle |
± 10% |
| Oberflächenbearbeitung |
HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Goldfinger |
