Produktdetails:
Herkunftsort: China
Markenname: Bicheng Technologies Limited
Zertifizierung: UL
Modellnummer: BIC-457-V9.95
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: USD 9.99-99.99
Verpackung Informationen: Vakuum
Lieferzeit: 10 Werktage
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 45000 Stücke pro Monat
Kontakt
Ausführliche Produkt-Beschreibung
Grundmaterial: FR-4 Abschließende Höhe von PWB: 1.6mm ±0.16
Abschließende Folie extern: 2 Unze Oberflächenende: Immersin-Gold
Lötmittel-Masken-Farbe: Grün Farbe der Teillegende: Weiß
TEST: 100% früherer Versand elektrischen Tests

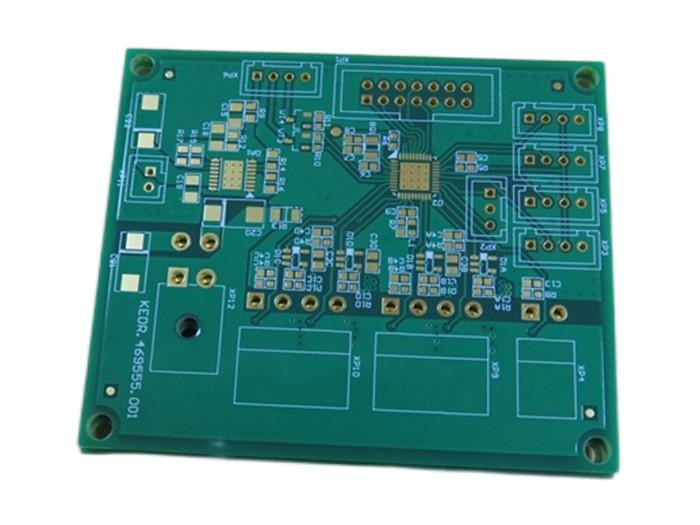

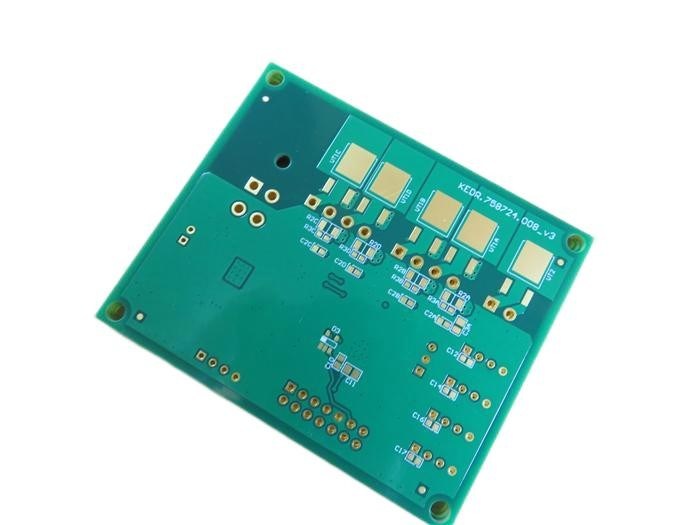

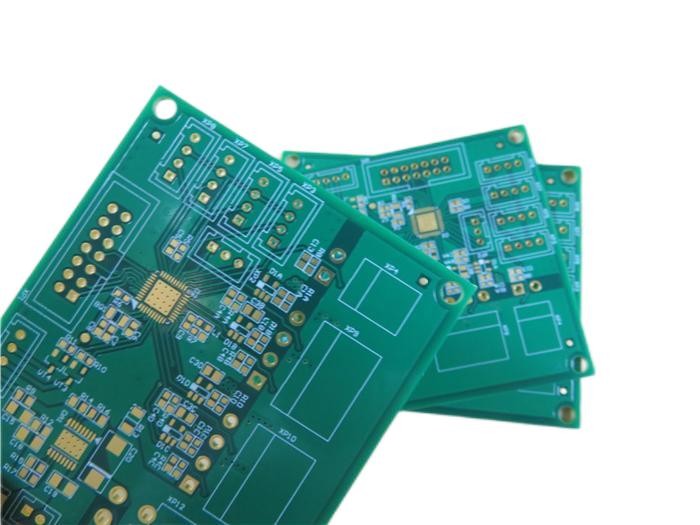

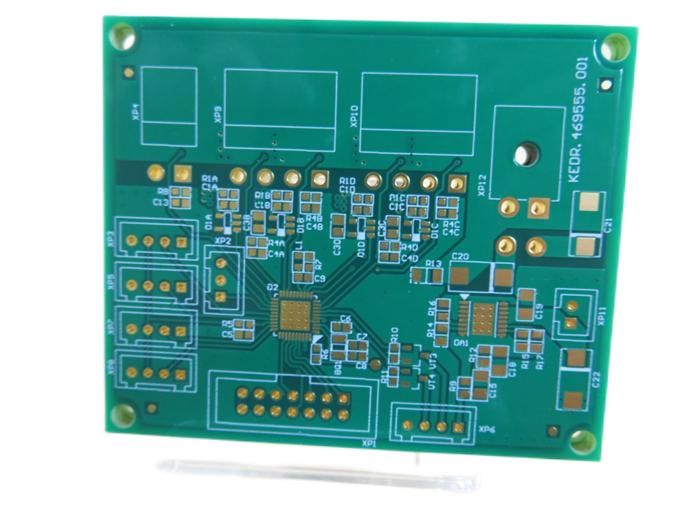

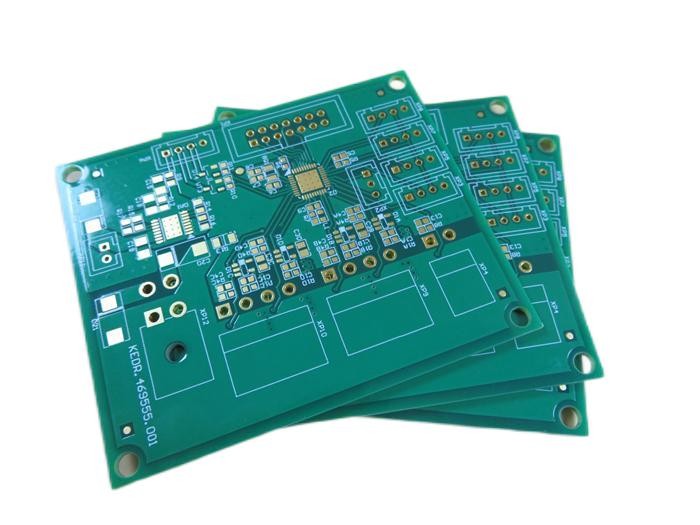

Schneller schneller Drehungs-Prototyp 4 PWBs- Schicht Leiterplatte errichtet auf FR-4 mit 2oz und Immersions-Gold

(Bretter der gedruckten Schaltungen sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)



1,1 allgemeine Beschreibung

Dieses ist eine Art schnelle Vorbereitungs- und Anlaufzeit erforderte mehrschichtiges PWB, das auf Substrat FR-4 mit Tg 150°C für die Anwendung des Stromversorgungs-Schalters errichtet wird. Es ist Standard-1,60 Millimeter stark, weißer Silkscreen über grüner Lötmittelmaske umfasst beide Seiten. Dieses ist ein Energiebrett, traf jede Schicht wahres 2oz zu und stärkeres Gold 4 Mikrozoll werden auf den Auflagen überzogen. Das Grundmaterial wird von ITEQ IT-158, das gesamte Brett benutzt, das 1 herauf PWB liefert. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 25 Gremien für Versand verpackt.



1,2 Eigenschaften und Nutzen

1. Mittleres Tg PWB zeigt hervorragenden thermischen Widerstand und passendes für bleifreien Prozess;

2. Sehr niedrige Feuchtigkeitsaufnahme und besserer CAF-Widerstand;

3. Gold hat guten Oxidationswiderstand und gute Wärmeableitung;

4. Gold hat Zeit der langen Lagerung, es kann für mehr als 1 Jahr im Vakuumbeutel gespeichert werden;

5. Konkurrenzfähiger Preis und Einschaltzeit-Service;

6. ISO9001, ISO14001, ISO13485, UL bestätigte Herstellungsfabrik;

7. Mehr als Jahre 18+ von PWB-Erfahrung;

8. Kundenbeanstandungsrate: <1>

9. Haus-Hausversandservice;



Schneller schneller Drehungs-Prototyp PWBs 4 Schicht Leiterplatte errichtet auf FR-4 mit 2oz und Immersions-Gold 0



1,3 PWB-Spezifikationen

PWB-GRÖSSE 78 x 65mm=1PCS
BRETT-ART Mehrschichtiges PWB
Zahl von Schichten 4 Schichten
Oberflächenberg-Komponenten JA
Durch Loch-Komponenten JA
SCHICHT STACKUP Kupfer ------- Oberschicht 70um (2oz) +plate
Prepreg 7628 0.195mm
Kupfer ------- 70um (2oz) MidLayer 1
FR-4 0.2mm
Kupfer ------- 70um (1oz) MidLayer 2
Prepreg 7628 0.195mm
Kupfer ------- Schicht 70um (2oz) +plate BOT
TECHNOLOGIE
Minimale Spur und Raum: Mil 11,81 Mil/7,8
Minimale/maximale Löcher: 0,5 Millimeter/3,5 Millimeter
Zahl von verschiedenen Löchern: 7
Zahl von Bohrlöchern: 125
Zahl von Ausfräsungen: NEIN
Zahl von internen Ausschnitten: NEIN
Widerstand-Steuerung: NEIN
Zahl des Goldfingers: NEIN
BRETT-MATERIAL
Glasepoxid: FR-4 Tg150℃, äh<5>
Abschließende Folie extern: 2 Unze
Abschließende Folie intern: 2 Unze
Abschließende Höhe von PWB: 1,6 Millimeter ±0.16
ÜBERZIEHEN UND BESCHICHTEN
Oberflächenende Immersionsgold (32,1%) 0.1µm vorbei 3µm Nickel
Löten Sie Maske, auf zuzutreffen: SPITZEN- und unter, 14 Mikrometer Minimum
Lötmittel-Masken-Farbe: Grün, PSR-2000GT600D, Taiyo Supplied.
Lötmittel-Masken-Art: LPSM
CONTOUR/CUTTING Wegewahl
MARKIERUNG
Seite der Teillegende SPITZEN- und unter.
Farbe der Teillegende Weiß, IJR-4000 MW300, Taiyo-Marke
Hersteller Name oder Logo: Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH
ÜBER Überzogen durch Loch (PTH), minimale Größe 0,5 Millimeter.
FLAMIBILITY-BEWERTUNG Zustimmung Min. ULs 94-V0.
MASS-TOLERANZ
Entwurfsmaß: 0,0059"
Brettüberzug: 0,0029"
Bohrgerättoleranz: 0,002"
TEST 100% früherer Versand elektrischen Tests
ART DER GELIEFERT ZU WERDEN GRAFIK E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
VERSORGUNGSBEREICH Weltweit global.



1,4 Anwendungen

Radar-Detektor

Mehrfachkoppler

Eingebettetes System

Drahtlose Warnung

Verstärker 5G

Peripheriegerät

Mobiles Modem

Rf-Verstärker

Ausgeglichener Mischer

Relais (Automobil- und industriell)



Schneller schneller Drehungs-Prototyp PWBs 4 Schicht Leiterplatte errichtet auf FR-4 mit 2oz und Immersions-Gold 1



1,5 Fähigkeit der schnellen Lieferung

Arten Normale Vorbereitungs- und Anlaufzeit (1) Schnelle Vorbereitungs- und Anlaufzeit (1)
2L 5 Tage 1 Tag
4L 5 Tage 2 Tage
6L 6 Tage 3 Tage
8L 7 Tage 4 Tage
10L 9 Tage 6 Tage
12L 10 Tage 6 Tage
14L 13 Tage 7 Tage
16L 14 Tage 7 Tage
18L 15 Tage 9 Tage
20L 16 Tage 10 Tage
22L 17 Tage 11 Tage
24L 18 Tage 12 Tage
26L 19 Tage 13 Tage
28L 20 Tage 14 Tage
30L 21 Tage 15 Tage
32L 22 Tage 16 Tage
>32 Schichten Schwebend Schwebend

Anmerkung:
1.The Vorbereitungs- und Anlaufzeit ist für neuen Auftrag
2.Exclude Sonntag, Feiertage
3.There ist Auftragsbeschränkung jeden Tag.
Versandzeit 4.Exclude
spezielle Techniken 5.Exclude, wie schweres Kupfer, peelable Maske, Vorhänge/begraben über etc.
Kommunikationen 6.Exclude für die Technik von Fragen.



Schneller schneller Drehungs-Prototyp PWBs 4 Schicht Leiterplatte errichtet auf FR-4 mit 2oz und Immersions-Gold 2
