Schwere kupferne Leiterplatte PWB-hoher Leistung errichtet auf FR-4 mit 3 Unze-Kupfer

Produkt-Beschreibung

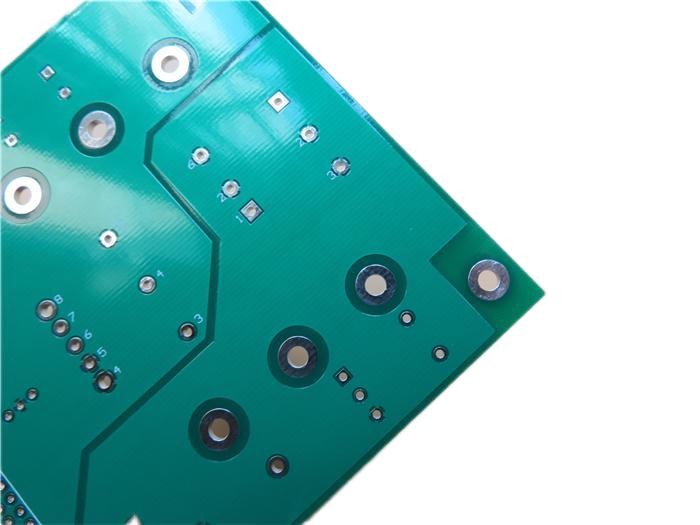

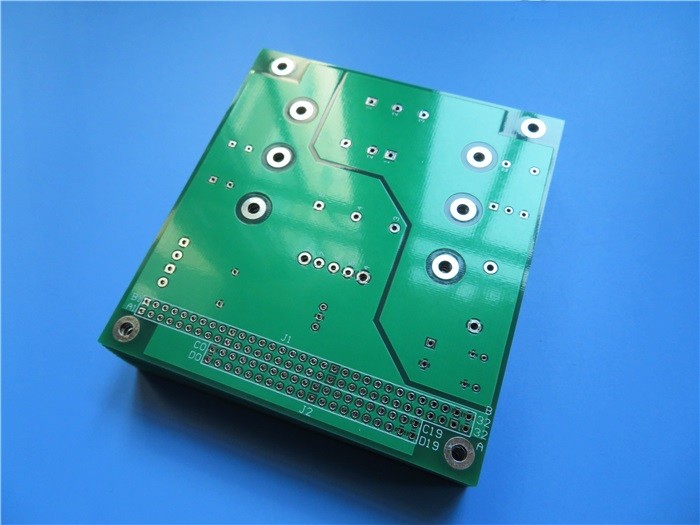

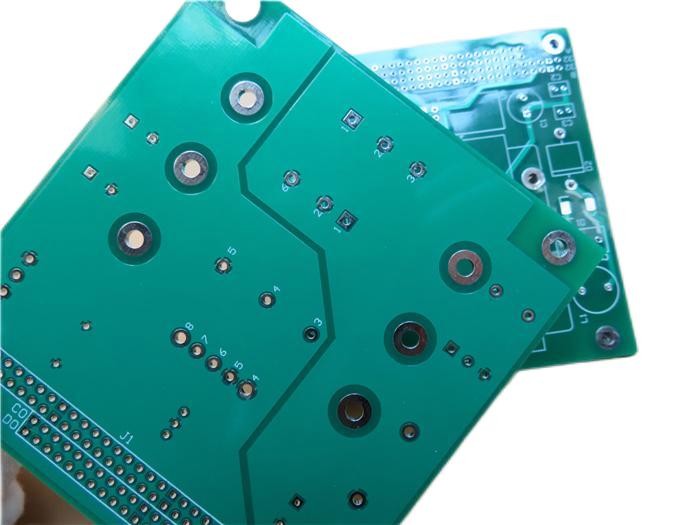

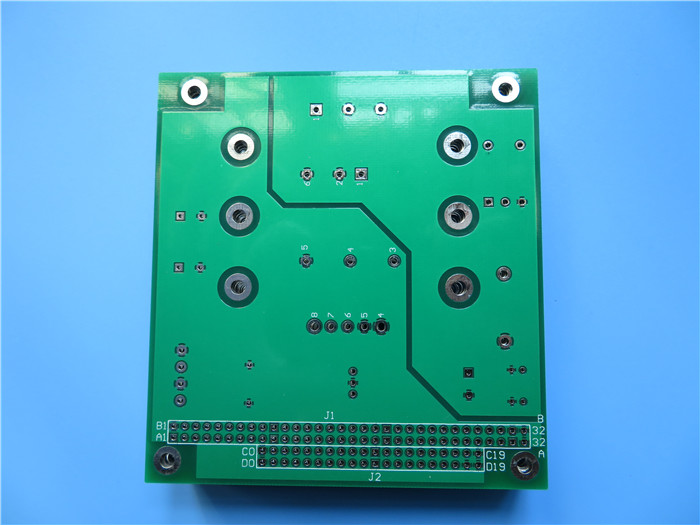

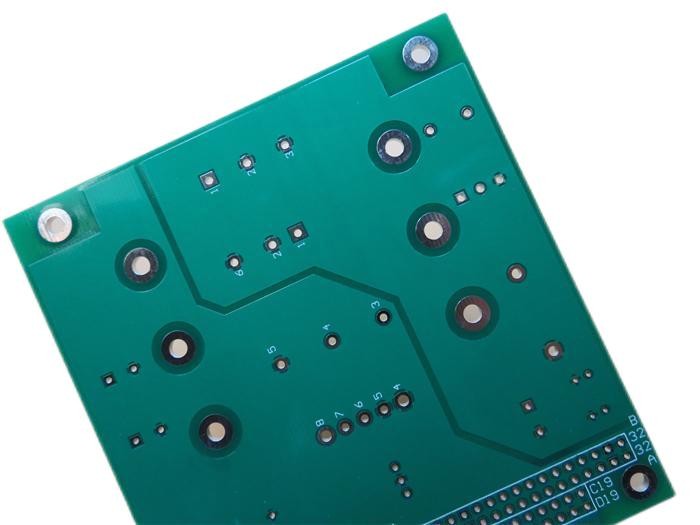

Schwere Kupfer-PCB-Hochleistungs-Schaltkreisplatte auf FR-4 mit 3 Oz Kupfer gebaut

(Druckkreisplatten sind maßgeschneiderte Produkte, das Bild und die gezeigten Parameter dienen nur zur Referenz)

1.1 Allgemeine Beschreibung

Dies ist eine Art schwerer Kupfer-PCB auf FR-4-Substrat mit Tg 135°C für die Anwendung in UPS-Systemen.weiße Seidenfarbe(Taiyo) auf GrünLötmaske(Taiyo) undHASLDas Basismaterial stammt von ITEQ und liefert 1 bis PCB pro Panel. Sie werden nach IPC 6012 Klasse 2 hergestellt, wobei Gerber-Daten zur Verfügung gestellt werden.

1.2 Merkmale und BenEpasst

1Es ist bleifrei kompatibel.

2. Ausgezeichnete Befeuchtung beim Lötwerk und kann Kupferkorrosion vermeiden.

3- bessere Wärmeableitung von hoher Wärme, die durch einen großen Strom erzeugt wird

4. UL, ISO14001, IATF16949 zertifiziert

5Zuverlässigkeitsprüfung, Isolationswiderstandsprüfung und Ionenkontaminationsprüfung

6Schnelle Lieferzeit: 3-5 Tage

7. Beschwerdequote der Kunden: < 1%

1.3 PCB-Spezifikationen

1.4Anwendungs

Kraftumrichter

Wechselstromkonverter

UPS-Ununterbrechungsstromversorgung

Stromversorgung für den RACk-Anbau

Stromversorgung von Cosel

Wechselstromversorgung

Stromversorgungsinverter

HVAC-Systeme

Gleichspannungsumwandler

5000 Watt Umrichter

1.5 Schweres Kupfer

Im Allgemeinendie PCB-Kupferfolie mit einer Nenndicke von 105 μm oder mehr wird zusammen als dicke Kupferfolie bezeichnet (einschließlich der oberflächenbehandelten elektrolytischen Kupferfolie und der gewalzten Kupferfolie)Die PCB- und Kupferfolieindustrie im In- und Ausland ist eher daran gewöhnt, die dicke Kupferfolie speziell in drei Sorten auf der Grundlage ihrer Nenndicke zu teilen.mit einer Dicke von105 μm (≥ 3 oz) ~ 240 μmoder mehr als 300 μm dick ist, als Superdickkopferfolie bezeichnet; die mit einer Dicke von 600 μm oder mehr wird als SuperMAX-Kopferfolie bezeichnet.

Die dicke Kupferfolie undsuperdickKupferfolie gehört zu einer speziellen PCB-Kupferfolie.Es hat auch solche besonderen Eigenschaften wie die leitfähige Schicht der Hochstromplatte oder die innere Kühlmetallschicht des Hochstrom-PCB.Diese besonderen Leistungsanforderungen sollen den Anwendungsbedingungen, Verarbeitungsbedingungen und anderen Aspekten der nachgelagerten Produkte entsprechen.Die Leistungsanforderungen an die Anwendung werden hauptsächlich durch die Eigenschaften zum Ausdruck gebracht, daß der Leitkreislauf aus dickem Kupfer stabil einen hohen Strom tragen kann., und kann die durch den geladenen hohen Strom erzeugte hohe Wärme besser in einem Substrat verteilen.

In den letzten Jahren, mit der Erweiterung des Anwendungsbereichs von schwerem Kupfer gedruckten Leiterplatten, und die Erhöhung der Produktion und den Verkauf,Auch die Produktion und der Verkauf dicker Kupferfolie sind deutlich verbessert worden.Laut Statistik entfielen 5 ~ 6% der weltweiten Produktion und Verkäufe von elektronischer Kupferfolie auf die Produktion und den Verkauf von 17 000 ~ 20 000 Tonnen pro Jahr.

1.6 Weitere Anzeigen von PCB aus schwerem Kupfer
