10 Schicht Hochfrequenz-PWB errichtet auf 5 Kernen von 10mil RO4350B mit 4mil RO4450F für drahtlose Breitbandlösungen
  • Name
  • Name

10 Schicht Hochfrequenz-PWB errichtet auf 5 Kernen von 10mil RO4350B mit 4mil RO4450F für drahtlose Breitbandlösungen

MOQ: 1
Preis: USD 2.99-5.99 per piece
Standardverpackung: Vakuum
Lieferfrist: 6-7 Werktage
Zahlungsmethode: T/T, Paypal
Lieferkapazität: 45000 Stücke pro Monat
Ausführliche Information
Beschreibung des Produkts
Ausführliche Information
Herkunftsort
China
Markenname
Bicheng Technologies Limited
Zertifizierung
UL
Modellnummer
BIC-0071-V4.1
Zahl von Schichten:
10
Glasepoxid:
RO4350B Tg280℃, er<3.48, Rogers Corp.
Abschließende Folie extern:
1.oz
Abschließende Höhe von PWB:
2,0 Millimeter ±10%
Oberflächenende:
Immersionsgold, 87%
Lötmittel-Masken-Farbe:
Nein
Farbe der Teillegende:
Nein
Test:
100% früherer Versand elektrischen Tests
Min Bestellmenge:
1
Preis:
USD 2.99-5.99 per piece
Verpackung Informationen:
Vakuum
Lieferzeit:
6-7 Werktage
Zahlungsbedingungen:
T/T, Paypal
Versorgungsmaterial-Fähigkeit:
45000 Stücke pro Monat
Beschreibung des Produkts

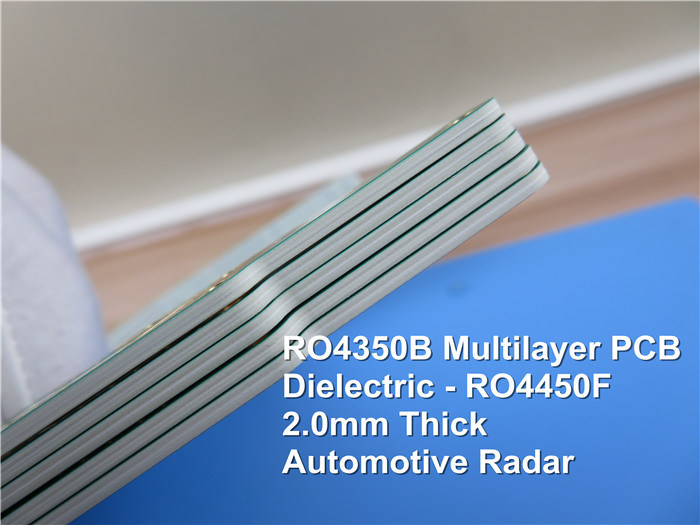

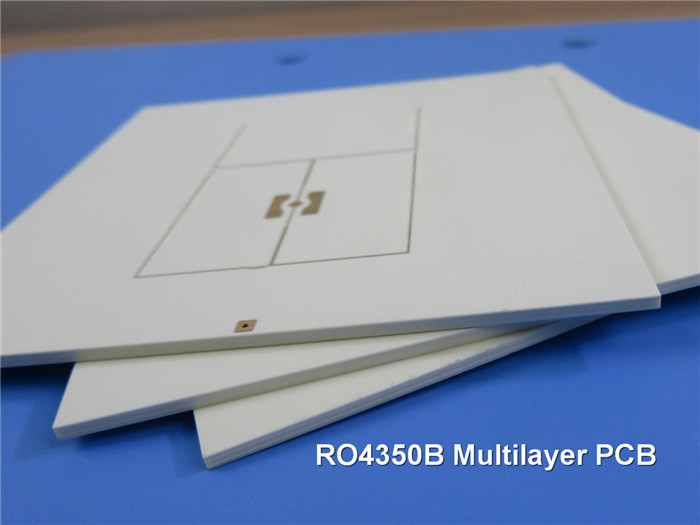

10 Schicht Hochfrequenz-PWB errichtet auf 5 Kernen von 10mil RO4350B mit 4mil RO4450F für drahtlose Breitbandlösungen
(PWBs sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)

Hallo jeder,
Guter Tag!
In den vorhergehenden Produkten haben wir 4 Schicht Rf-PWB-und 6 Schicht Rf-PWB gesprochen. Wir haben gewusst, dass Rogers mehrschichtiges PCBs von jedem unterschiedlichen Kern gemacht werden. So 10 Schicht Rf-PWB jetzt einfach, ist wird er recht?

PWB Rf-10-layer wird auf 5 Kernen von Rogers-Material gemacht. Da die abschließende Stärke nicht viel stärker, also ist, der dünne Kern wird normalerweise, wie 6.6mil RO4350B, 10mil RO4350B, 13.3mil RO4350B, 8mil RO4003C and12mil RO4003C etc. verwendet.

Heute ist dieses 10 Schicht PWB auf 5 Kernen von 10mil RO4350B, das durch RO4450F-prepreg kombiniert wird.
Es ist für die Anwendung von drahtlosen Breitbandlösungen. Es ist 2,0 Millimeter, Auflagen ist Immersionsgold überzog stark. Es hat pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 10 Bretter für Versand verpackt.

Eigenschaften und Nutzen
1) Ausgezeichnete Masshaltigkeit.
2) Widerstand der guten hohen Temperatur und der niedrigen Temperatur. (- 192℃-260℃)
3) Immersionsgold hat das ausgezeichnete Oberflächen-planarity, besonders hilfreich für PCBs mit BGA-Paketen oder sogar CSP brachte Komponenten an, um Durchfallquote während der Versammlung und des Lötens zu verringern.
4) Konstruktive Gestaltung verhindert Probleme am Auftreten in der Vorproduktion.
5) DDU-Haus-Hausversand mit wettbewerbsfähigen Versandkosten,
6) Kein MOQ, niedrigen Kosten für Prototypen und Proben.

Anwendungen
Rf-Transceiver, Kommunikationsrelais, lärmarmer Block, Teilermodul

Parameter- und Leistungsblatt

PWB-GRÖSSE115 x 110mm=1PCS=1design
BRETT-ARTHochfrequenz-PWB, mehrschichtiges PWB
Zahl von Schichten10 Schichten
Oberflächenberg-KomponentenJA
Durch Loch-KomponentenNEIN
SCHICHT STACKUPOberschicht: Signal - Folie 1/2oz + 25μm Cu
Kern RO4350B -0.254mm
INT 1: Misch - Folie 1/2oz
Prepreg RO4450F -0.202mm (2 x 0,101)
INT 2: Misch - Folie 1/2oz
Kern RO4350B -0.254mm
INT 3: Misch - Folie 1/2oz
Prepreg RO4450F -0.202mm (2 x 0,101)
INT 4: Misch - Folie 1/2oz
Kern RO4350B -0.254mm
INT 5: Misch - Folie 1/2oz
Prepreg RO4450F -0.202mm (2 x 0,101)
INT 6: Misch - Folie 1/2oz
Kern RO4350B -0.254mm
INT 7: Misch - Folie 1/2oz
Prepreg RO4450F -0.202mm (2 x 0,101)
INT 8: Misch - Folie 1/2oz
Kern RO4350B -0.254mm
BOT-Schicht: Signal - Folie 1/2oz + 25μm Cu
TECHNOLOGIE
Minimale Spur und Raum:5.5mil/5mil
Minimale/maximale Löcher:0.3/2.0mm
Zahl von verschiedenen Löchern:9
Zahl von Bohrlöchern:7505
Zahl von Ausfräsungen:0
Zahl von internen Ausschnitten:0
Widerstand-SteuerungNEIN
BRETT-MATERIAL
Glasepoxid:RO4350B-Kern 0.254mm (10mil), RO4450B pp. 0.1mm (4mil)
Abschließende Folie extern:1oz
Abschließende Folie intern:0.5oz
Abschließende Höhe von PWB:2.0mm ±10%
ÜBERZIEHEN UND BESCHICHTEN
OberflächenendeElectroless Nickel über Immersions-Gold (ENIG) (0.05µm vorbei 3µm Nickel)
Löten Sie Maske, auf zuzutreffen:N/A
Lötmittel-Masken-Farbe:N/A
Lötmittel-Masken-Art:N/A
CONTOUR/CUTTINGWegewahl
MARKIERUNG
Seite der TeillegendeN/A
Farbe der TeillegendeN/A
Hersteller Name oder Logo:N/A
ÜBERÜberzogen durch Loch (PTH), über tented. BGA-Paket
FLAMIBILITY-BEWERTUNGZustimmung Min. ULs 94-V0.
MASS-TOLERANZ
Entwurfsmaß:0,0059" (0.15mm)
Brettüberzug:0,0030" (0.076mm)
Bohrgerättoleranz:0,002" (0.05mm)
TEST100% früherer Versand elektrischen Tests
ART DER GELIEFERT ZU WERDEN GRAFIKE-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
VERSORGUNGSBEREICHWeltweit global.

10 Schicht Hochfrequenz-PWB errichtet auf 5 Kernen von 10mil RO4350B mit 4mil RO4450F für drahtlose Breitbandlösungen 0
