Startseite ProduktePWB der hohen TemperaturHohe Tg-Leiterplatte gemacht auf IT-180ATC mit PWB der Immersions-Golddoppeltes mit Seiten versehenem hohen Temperatur
High Tg Printed Circuit Board Made on IT-180ATC with Immersion Gold Double Sided High Temperature PCB
High Tg Printed Circuit Board Made on IT-180ATC with Immersion Gold Double Sided High Temperature PCB High Tg Printed Circuit Board Made on IT-180ATC with Immersion Gold Double Sided High Temperature PCB High Tg Printed Circuit Board Made on IT-180ATC with Immersion Gold Double Sided High Temperature PCB High Tg Printed Circuit Board Made on IT-180ATC with Immersion Gold Double Sided High Temperature PCB High Tg Printed Circuit Board Made on IT-180ATC with Immersion Gold Double Sided High Temperature PCB
Kontakt

Hohe Tg-Leiterplatte gemacht auf IT-180ATC mit PWB der Immersions-Golddoppeltes mit Seiten versehenem hohen Temperatur

Min Bestellmenge : 1 Preis : USD 2.99-9.99 PER PIECE
Verpackung Informationen : Vakuum Lieferzeit : 10 WERKTAGE
Zahlungsbedingungen : T/T, Western Union Versorgungsmaterial-Fähigkeit : 45000 Stücke pro Monat
Herkunftsort: China Markenname: Bicheng Technologies Limited
Zertifizierung: UL Modellnummer: BIC-507-V0.62

Detailinformationen
Anzahl der Schichten: 2 Glasepoxid: IT-180ATC
Letzte Folie: 1,0 oz Abschließende Höhe von PWB: 1,6 Millimeter ±10%
Oberflächenbeschaffenheit: Immersionsgold Farbe der Lötmaske: Grün
Farbe der Teillegende: Weiß Prüfung: 100% Elektrotest vor dem Versand

Produkt-Beschreibung

High Tg Printed Circuit Board auf IT-180ATC mit Immersionsgold hergestellt Zwei-seitigPCB mit hoher Temperatur

(Druckplatten sind maßgeschneiderte Produkte, das Bild und die gezeigten Parameter dienen nur zur Referenz)





Kurze Einleitung

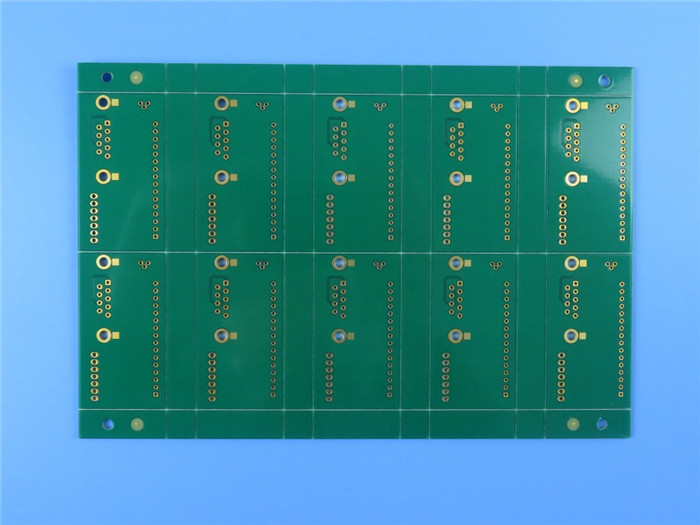

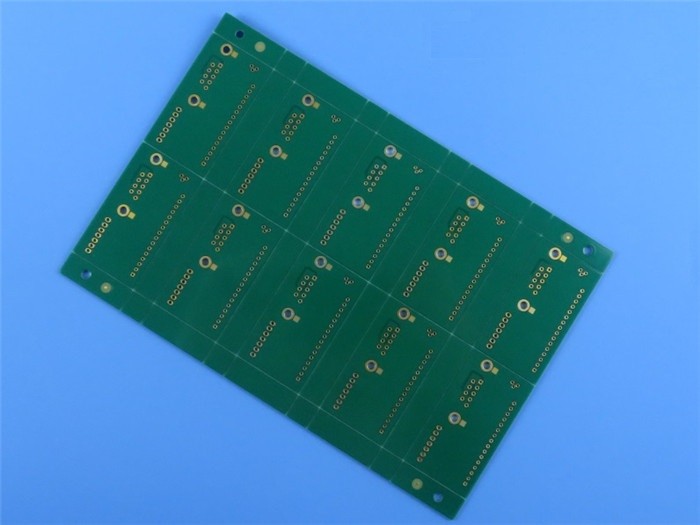

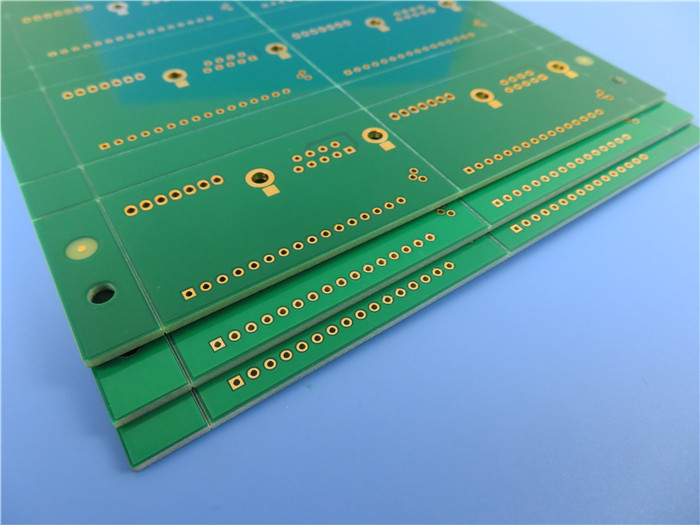

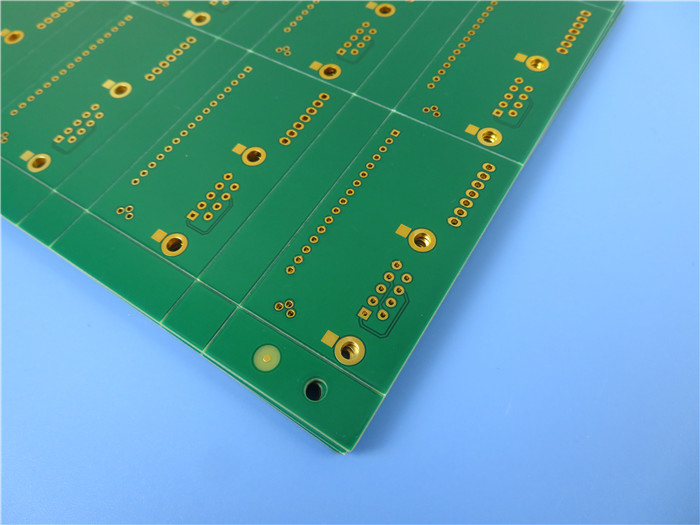

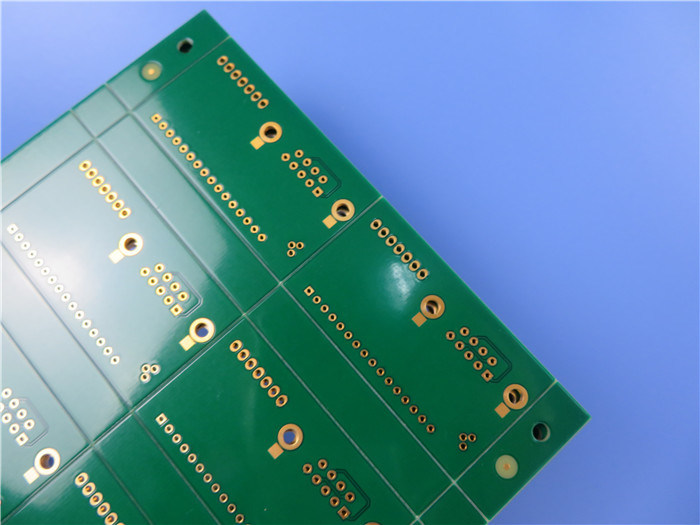

Dies ist eine Art standardmäßiger doppelseitiger Hochtemperatur-PCB, die aufITEQs IT-180ATC-LaminatEs gibt 10 Bretter, die in der Anlage platziert sind. Sie sind 1,6 mm dick mit 2 Unzen Kupfer, beschichtet mit Immersionsgold auf Pads und grüner Lötmaske Schutz für Substrat.25 Stück sind Vakuum verpackt für den Versand.





Anwendungen

Automobilindustrie (ECU für den Maschinenraum)

Hintergrundflächen

Datenspeicherung

Server und Netzwerke

Telekommunikation



Hohe Tg-Leiterplatte gemacht auf IT-180ATC mit PWB der Immersions-Golddoppeltes mit Seiten versehenem hohen Temperatur



PCB-Parameter

Artikel Beschreibung Anforderung Tatsächlich Ergebnis
1. Laminat Art des Materials FR-4 IT-180ATC FR-4 IT-180ATC ACC
Tg 170°C 170°C ACC
Lieferant ITEQ ITEQ ACC
Stärke 10,6 ± 10% mm 1.63-1.68mm ACC
2.Schichtdicke Hohlwand ≥ 25 μm 26.51 μm ACC
Ausgerichtet auf Kupfer 35 μm 410,09 μm ACC
Innere Kupfer
3- Soldiermaske. Art des Materials TAIYO/ PSR-2000GT600D TAIYO/ PSR-2000GT600D ACC
Farbe Grün Grün ACC
Steifigkeit (Stiftprüfung) ≥ 4H oder mehr 5h ACC
S/M Dicke ≥ 10 μm 20.11 μm ACC
Standort Beide Seiten Beide Seiten ACC
4. Komponentenmarkierung Art des Materials TAIYO/ IJR-4000 MW300 IJR-4000 MW300 ACC
Farbe Weiß Weiß ACC
Standort C/S C/S ACC
5. Peelbare Lötmaske Art des Materials
Stärke
Standort
6. Identifizierung UL-Kennzeichnung - Ja, das ist es. - Ja, das ist es. ACC
Datumskode WJJJ 2121 ACC
Markierung Lötseite Lötseite ACC
7Oberflächenbearbeitung. Methode Immersionsgold Immersionsgold ACC
Zinndicke
Nickeldicke 3 bis 6 μm 40,06 μm ACC
Golddicke 00,05 μm 00,056 μm ACC
8. Normativität RoHS Richtlinie 2009/72/EG des Europäischen Parlaments und des Rates - Ich weiß. ACC
REACH Richtlinie 1907/2006 - Ich weiß. ACC
9.Ringring Min. Linienbreite (mil) 5 Millimeter 4.8 Mil ACC
Min. Abstand (mil) 5 Millimeter 5.2 Mil ACC
10.V-Rohre Winkel 30o 30o ACC
Restdicke 00,4 ± 0,1 mm 0.43mm ACC
11- Ich habe mich geirrt. Winkel
Größe
12. Funktion Elektrische Prüfung 100% genehmigt 100% genehmigt ACC
13Aussehen. IPC-Klassenstufe IPC-A-600J und 6012D Klasse 2 IPC-A-600J und 6012D Klasse 2 ACC
Sichtprüfung IPC-A-600J und 6012D Klasse 2 IPC-A-600J und 6012D Klasse 2 ACC
Warp und Twist ¥ 0,7% 0.21% ACC
14. Zuverlässigkeitsprüfung Bandprüfung Kein Schälen - Ich weiß. ACC
Lösungsmittelprüfung Kein Schälen - Ich weiß. ACC
Versuch der Schweißfähigkeit 265 ± 5°C - Ich weiß. ACC
Thermische Belastungstest 288 ± 5°C - Ich weiß. ACC
Ionenkontaminationstest ¢ 1,56 μg/cm2 00,56 μg/cm2 ACC




Messung des Lochdurchmessers (Einheit: mm), Toleranz: PTH±0.075; NPTH±0.05

Schließcode PTH Notwendig Tatsächlicher Wert Ergebnis
1 Y 0.400 0.400 0.425 0.425 0.400 ACC
2 Y 0.450 0.450 0.500 0.475 0.450 ACC
3 Y 0.600 0.600 0.650 0.625 0.600 ACC
4 Y 0.725 0.750 0.775 0.775 0.750 ACC
5 Y 0.850 0.850 0.825 0.850 0.825 ACC




Hohe Tg-Leiterplatte gemacht auf IT-180ATC mit PWB der Immersions-Golddoppeltes mit Seiten versehenem hohen Temperatur
