TP440 DK-Wert 4.4 Hochfrequenz-thermoplastisches PPO/keramisches Laminatmaterial & kundenspezifisches 2-schichtiges, kahles Kupfer-PCB mit niedrigem Temperaturbereich von -100°C bis +150°C

Produkt-Beschreibung

TP440 Hochfrequenz-thermoplastisches PPO/keramisches Laminat und kundenspezifische 2-schichtige PCB-Lösung

1. Einführung in TP440

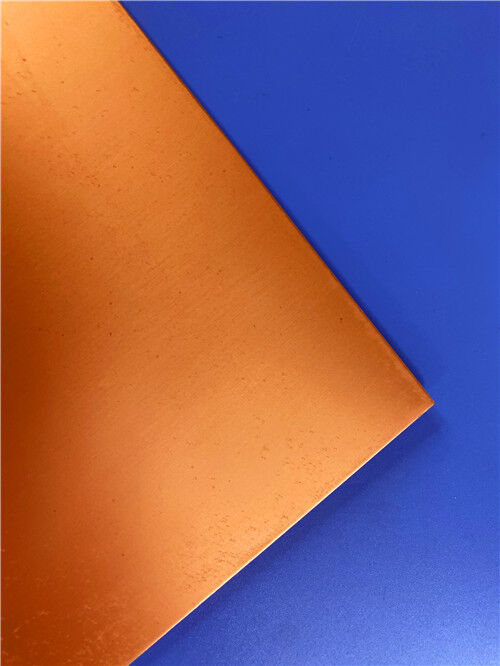

TP440ist ein einzigartiges Hochfrequenz-Thermoplastlaminat, hergestellt von der Taizhou Wangling Isolation Material Factory.Polyphenylenoxid (PPO) HarzDieses innovative Material wird durch einen spezialisierten Herstellungsprozess hergestellt, der eine präzise dielektrische Konstante durchKeramik-zu-PPO-HarzVerhältnis.

Im Gegensatz zu keramischen Substraten oder glasfaserverstärkten PTFE-Materialien bietet TP440 eine außergewöhnliche Kombination aus hoher elektrischer Leistung, ausgezeichneter mechanischer Bearbeitbarkeit,und kostengünstige VerarbeitungEs ist in drei Ausführungen erhältlich:

Das TP440 verfügt speziell über eine Dielektrikkonstante von 4,4 ± 0,09 bei 10 GHz, was es zu einer idealen Wahl für Anwendungen macht, die eine moderate Dielektrikkonstante und einen extrem geringen Verlust erfordern.und ausgezeichnete Niedertemperaturleistung.

2. Schlüsseltechnische Spezifikationen (TP440)

3. Merkmale und Vorteile

TP440 bietet eine einzigartige Kombination von Vorteilen für Hochfrequenz- und spezialisierte Anwendungen:

Überlegene elektrische Leistung:Die Abwesenheit von Glasfaserkleidung eliminiert anisotrope Effekte und sorgt für eine gleichbleibende elektrische Leistung in allen Richtungen.0010 @ 10 GHz) einen minimalen Signalverlust gewährleistet.

Außergewöhnliche Leistung bei niedrigen Temperaturen:Mit einer langfristigen Betriebstemperatur von bis zu -100 °C eignet sich das TP440 ideal für Luft- und Raumfahrt-, Raketen- und Kryogenieanwendungen, bei denen andere Materialien versagen können.

Versatile dielektrische Konstanten:Die dielektrische Konstante kann je nach Leistungsanforderung von 3 bis 25 ausgewählt werden und bietet eine beispiellose Designflexibilität.

Überlegene Bearbeitungsfähigkeit:Im Gegensatz zu keramischen Substraten kann TP440 leicht mit Standardverfahren (Bohren, Drehen, Schleifen, Scheren, Ätzen) bearbeitet werden, wodurch die Herstellungskosten und die Vorlaufzeiten erheblich reduziert werden.

Zuverlässige Kupferhaftung:Die Haftung zwischen Kupferfolie und Dielektrikum ist zuverlässiger als bei keramischen Substraten mit Vakuumbeschichtungen, was eine langfristige Zuverlässigkeit gewährleistet.

Niedrige Feuchtigkeitsabsorption (≤ 0,01%):Außergewöhnliche Stabilität in feuchten Umgebungen ­ unter den niedrigsten der Branche.

Strahlungsbeständigkeit und geringe Ausgasung:Geeignet für Raumfahrt- und Verteidigungsanwendungen.

Kostenwirksam:Hohe Ertragsraten und deutlich geringere Verarbeitungskosten im Vergleich zu keramischen Substraten.

Wichtige Überlegungen bei der Verarbeitung

TP440 ist ein thermoplastisches Material mit spezifischen Verarbeitungsanforderungen:

4. Maßgeschneiderte 2-Schicht-PCB-Lösung auf TP440

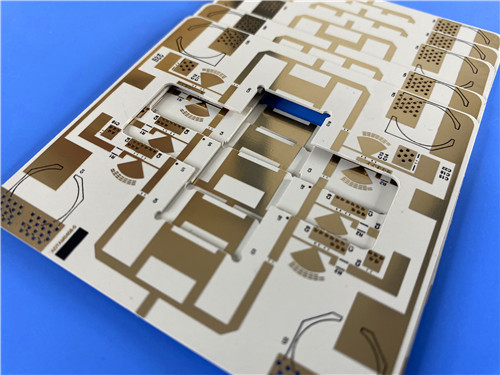

Wir nutzen die einzigartigen Eigenschaften von TP440 und bieten die folgende hochpräzise 2-schichtige starre PCB-Lösung.und andere Anwendungen mit hoher Zuverlässigkeit, die eine außergewöhnliche Leistung bei niedrigen Temperaturen und eine hervorragende Bearbeitbarkeit erfordern.

PCB-Konstruktion Details

Design- und Herstellungsmerkmale

Optimierte Dicke:1Dielektrischer Kern von 0,5 mmbietet eine ausgezeichnete mechanische Steifigkeit und Dimensionsstabilität, ideal für Anwendungen, die eine robuste Strukturunterstützung erfordern.

Moderate Dk Design: mit einemDk von 4.4± 009, bietet dieses PCB eine ausgewogene Lösung für eine Vielzahl von HF- und Mikrowellenkreisen, die eine moderate Dielektrikkonstante und einen geringen Verlust erfordern.

Ultra-Low-Loss Performance: Der Verlustfaktor von 0,0010 bei 10 GHz gewährleistet einen minimalen Einsatzverlust und eine hervorragende Signalintegrität.

Feinfunktionsfähigkeit: Unterstützt 5/8 mil Trace/Space und 0,3 mm Mikro-Vias, so dass dichte Hochfrequenz-Schaltkreis-Layouts möglich sind.

Keine Lötmaske:Kacke Kupferoberfläche mit Eintauchgoldveredelungbietet eine optimale Signalintegrität für Hochfrequenzkonstruktionen und minimiert parasitäre Effekte.

Schwarze Seidenwand oben: klare Komponentenkennung für Montage und Inspektion.

Immersion Gold Oberflächenveredelung: Bietet eine flache, oxidierungsbeständige und hochschweißbare Oberfläche mit hervorragender Drahtbindungsfähigkeit und Zuverlässigkeit.

Ausgezeichnete PTH-Zutraulichkeit:20 μm über Plattierung, bietet das PCB eine zuverlässige Plattierung durch Loch.

Außergewöhnliche Niedertemperaturleistung: Der Betriebstemperaturbereich des TP440 reicht bis-100 °C,Das macht dieses PCB ideal für extrem kalte Umgebungen.

Überlegene Bearbeitbarkeit: Die Platte kann mit Standardverfahren leicht bearbeitet werden, was eine präzise Herstellung und eine kostengünstige Produktion gewährleistet.

Strenge Qualitätskontrolle: Jedes Brett wird100% elektrische Prüfungund wird hergestellt, umIPC-Klasse-2-Normen, um eine gleichbleibende Qualität und Leistung zu gewährleisten.

Leitlinien für die kritische Verarbeitung

Aufgrund des thermoplastischen Charakters von TP440 beachten Sie bitte folgende Anweisungen für Montage und Verwendung:

Lötung: Es wird empfohlen, manuell mit einem Eisen mit konstanter Temperatur zu löten.

Rücklauflöten: Allgemein nicht empfohlen; erforderlichenfalls darf die Höchsttemperatur 200°C nicht überschreiten.

Thermische Prüfung: Nicht geeignet für die thermische Stoßprüfung bei 260 °C.

Betriebstemperatur: Langzeitgebrauch beträgt -100 °C bis +150 °C. Überschreitung von 180 °C kann zu Verformungen, Kupferschälen oder elektrischen Leistungsveränderungen führen.

Mehrschichtverarbeitung: Im Allgemeinen nicht empfohlen; für spezifische Anforderungen konsultieren Sie unser Ingenieursteam.

5Typische Anwendungen

GPS-Antennen

Elektronik für Raketen

Sicherungssysteme

Miniaturisierte Antennen

Beidou-Navigationssysteme

Luft- und Raumfahrtausrüstung

Radarsysteme

Hochfrequenzprüfvorrichtungen

6Schlussfolgerung.

Als spezialisierter Lieferant von hochfrequenten Leiterplatten kombinieren wir die einzigartigen Eigenschaften von Wangling TP440PPO/keramisches LaminatWir haben eine hohe Qualität der PCB-Lösungen, mit außergewöhnlicher Leistung bei niedrigen Temperaturen, hervorragender Bearbeitungsfähigkeit und ultra-niedrigem Verlust.2 SchichtenDas Angebot nutzt vollständig die moderate Dielektrikkonstante des TP440 (4.4), einen extrem geringen Verlust (0,0010 @ 10 GHz), außergewöhnlicheNiedrigtemperaturbereich (-100°C bis +150°C), und überlegene Bearbeitbarkeit, um sicherzustellen, dass Ihre anspruchsvollsten Luft- und Raumfahrt-, Verteidigungs- und GPS-Anwendungen eine optimale Leistung und Zuverlässigkeit erzielen.

Egal, ob Sie GPS-Antennen, Flugkörper-Elektronik, Zündschutzsysteme oder miniaturisierte Antennen entwickeln, unser Ingenieurteam ist bereit, Ihr Projekt zu unterstützen.

Für technische Beratungen, Proben oder Volumenbestellungen kontaktieren Sie uns noch heute.
