Kurze Einleitung
RO4350B-ist Hochfrequenzstromkreis-Material glasverstärkter Kohlenwasserstoff/die keramischen Laminate (nicht PTFE) bestimmt für die empfindliche Leistung, Großserien-kommerzielle Anwendungen. Z.Z. doppelte mit Seiten versehene und mehrschichtige RO4350B PWBs sind bei Bicheng-Firma verfügbar. Doppeltes mit Seiten versehenes RO4350B PWB mit Stärke 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm) und 60mil (1.524mm) sind die Bestseller. Wir erbringen Prototypläufe, kleine Reihen und Massenproduktionsdienstleistungen.
Vorteile
1) Ausgezeichnete Hochfrequenzleistung wegen der niedrigen dielektrischen Toleranz und des Verlustes;
2) Ausgezeichnete Masshaltigkeit.
3) Niedriger thermischer Koeffizient der Dielektrizitätskonstante;
4) Niedrige Z-Achsenexpansion;
5) Niedriger auf gleicher Ebene Expansionskoeffizient;
6) Stabile elektrische Eigenschaften verus Frequenz;
Anwendungen
1) Abschwächer, automatische Torinduktion;
2) LNB für direkte Sendungssatelliten;
3) Mikrobandleiterantenne, verbreitetes Spektrum;
4) Mikrobandleiter und zelluläre Basisstationsantennen und Endverstärker;
5) Rf-Umbau-Nr.
6) Verbreitungsspektrum-Kommunikationssysteme
7) Stammverstärker, Teilermodul etc.

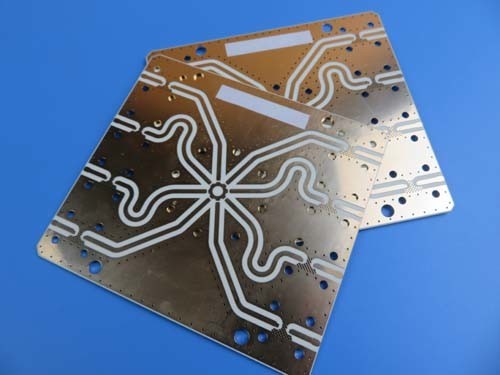

PWB-Fall: Doppeltes mit Seiten versehenes PWB errichtet auf 10 Mil RO4350B mit Immersions-Gold
(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Dieses ist eine Art doppeltes mit Seiten versehenes PWB, das auf Substrat 10mil RO4350B mit Tg 280°C für die Anwendung von Radar Rf errichtet wird. Seine fertige Stärke ist 0.3mm und Kupfer 1oz. Weißer Silkscreen und grüne Lötmittelmaske umfasst beide Seiten und das überzogene Immersionsgold sind auf Auflagen. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 25 Platten für Versand verpackt.
Eigenschaften und Nutzen
RO4350B weist eine stabile Dielektrizitätskonstante über einem breiten Frequenzbereich auf. Dieses macht es ein ideales Substrat für Breitbandanwendungen;
Ausgezeichnete Hochfrequenzleistung wegen der niedrigen dielektrischen Toleranz und des Verlustes;
Zeit der langen Lagerung, kann es für mehr als 1-jähriges im Vakuumbeutel gespeichert werden;
SMT-Prozess ist gegen das Aufschmelzlöten beständig, beständig zu überarbeiten;
16000-Quadratmeter-Werkstatt;
UL, ISO14001, TS16949 bestätigte;
Strenge WIP-Inspektion und Überwachung sowie Arbeitsanweisung;
Schnelle CADCAM Prüfung und freies PWB-Zitat;
Konkurrenzfähiger Preis;
Anwendung
Ausgeglichener Mischer, Fotokupplung, solide Bedienschalterinduktion, Multicoupler
Parameter- und Leistungsblatt
| PWB-GRÖSSE |
91 x 62mm=1PCS |
| BRETT-ART |
Doppeltes versah PWB mit Seiten |
| Zahl von Schichten |
2 Schichten |
| Oberflächenberg-Komponenten |
JA |
| Durch Loch-Komponenten |
JA |
| SCHICHT STACKUP |
Kupfer ------- Oberschicht 35um (1 Unze) +plate |
| RO4350B 0.254mm (10 Mil) |
| Kupfer ------- 35um (1oz) + Platte BOT Schicht |
| TECHNOLOGIE |
|
| Minimale Spur und Raum: |
Mil 4 Mil/4 |
| Minimale/maximale Löcher: |
0,3 Millimeter/4,2 Millimeter |
| Zahl von verschiedenen Löchern: |
9 |
| Zahl von Bohrlöchern: |
101 |
| Zahl von Ausfräsungen: |
0 |
| Zahl von internen Ausschnitten: |
0 |
| Widerstand-Steuerung: |
nein |
| Zahl des Goldfingers: |
0 |
| BRETT-MATERIAL |
|
| Glasepoxid: |
RO4350B Tg280℃, äh<3>
|
| Abschließende Folie extern: |
1,5 Unze |
| Abschließende Folie intern: |
N/A |
| Abschließende Höhe von PWB: |
0,3 Millimeter ±0.1 |
| ÜBERZIEHEN UND BESCHICHTEN |
|
| Oberflächenende |
Immersionsgold |
| Löten Sie Maske, auf zuzutreffen: |
SPITZEN, Minimum 12micron |
| Lötmittel-Masken-Farbe: |
Grün, PSR-2000GT600D, Taiyo Supplied. |
| Lötmittel-Masken-Art: |
LPSM |
| CONTOUR/CUTTING |
Wegewahl |
| MARKIERUNG |
|
| Seite der Teillegende |
SPITZE |
| Farbe der Teillegende |
Weiß, IJR-4000 MW300, Taiyo-Marke |
| Hersteller Name oder Logo: |
Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH |
| ÜBER |
Überzogen durch Loch (PTH), minimale Größe 0.3mm. |
| FLAMIBILITY-BEWERTUNG |
Zustimmung Min. ULs 94-V0. |
| MASS-TOLERANZ |
|
| Entwurfsmaß: |
0,0059" |
| Brettüberzug: |
0,0029" |
| Bohrgerättoleranz: |
0,002" |
| TEST |
100% früherer Versand elektrischen Tests |
| ART DER GELIEFERT ZU WERDEN GRAFIK |
E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| VERSORGUNGSBEREICH |
Weltweit global. |
Über uns
Angesiedelt in China, befolgt Bicheng PWB die Philosophie von helfenden mittelständischen Unternehmen, ihre Kosten zu verringern und Zeit wendete auf PWB auf. Wir stellen eine Vielzahl von PWB-Produkten zur Verfügung, um die Nachfragen zu befriedigen.
Unsere Treiberschaltung verschalt Fähigkeiten 2019
Blinde vias, begrabene vias
Flex-PWB
Schwere kupferne Bretter 12oz
Hoher Tg, hohes CTI-Material
Hybrides FR-4 und Hochfrequenzmaterial
Widerstand steuerte PWB
Ipc-Klasse 2, IPC-Klasse 3
Bleifreies PWB (RoHS konform)
Mehrschichtiges PCBs zu den Schichtbrettern des Kupfers 32+
Metallkern PWB (MCPCB)
PWB-Materialien – FR-4, Polyimide, Rogers u. mehr
RoHS konformer PWB-Hersteller
Steifes Flex-PWB
Rf-PWB/Hochfrequenz-PWB
Durch-Loch, BGA, Goldfinger, Randhaube
Über-in-Auflage, gefüllte vias
TS16949 (2009), ISO14001 (2004), ISO9001 (2008), UL bestätigte
Unsere Dienstleistungen
Fokus auf Prototypen, kleine Reihen, Massenproduktion
Schneller Rücklauf, Doppeltes versah PWB 24 Stunden verfügbar mit Seiten.
Haus-Hausversandservice
