Produkt-Beschreibung
Wie der Name schon sagt, ist Hochfrequenz eine relativ hohe Frequenz, die im Allgemeinen Frequenzen von >=300 MHz (d. h. Wellenlänge =1GHz wird als Mikrowelle bezeichnet.
Typische Frequenzen für drahtlose Anwendungen:
* Aktuelle Mobilfunknetze: 0,9 GHz - 2 GHz
* 3G-Systeme: 2,5 GHz
* Bluetooth: 2,5 GHz
* GPS: 12,6 GHz
* LMDS: 24 GHz und 40 GHz
* Automobil: 77 GHz
Markt: RFID, drahtlose Kommunikation, Basisstation und Antenne, Verstärker, Produkte, Unterhaltungselektronik.
Hochfrequenz-Leiterplatte oder Mikrowellen-Leiterplatte bezieht sich auf die Leiterplatte, die auf einer Kupferkaschierplatte mit Hochfrequenz- (Mikrowellen-) Substrat gefertigt ist. Die gängigen Typen sind: doppelseitige Platten, mehrlagige Platten und gemischte Strukturen.

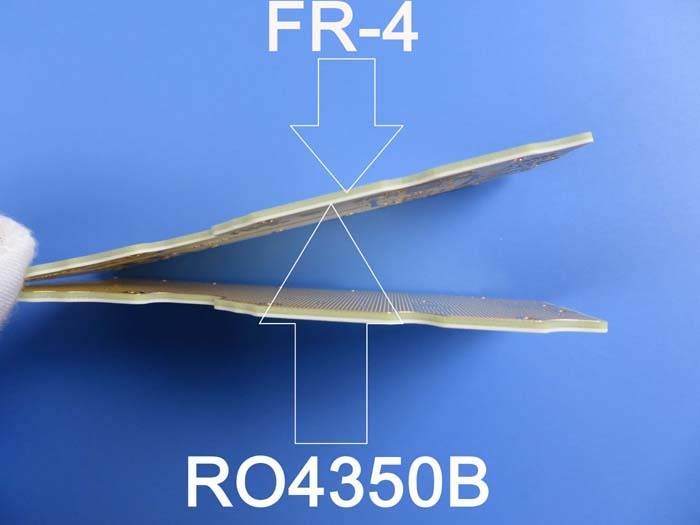

Gemischte Strukturen umfassen Hochleistungs-Spezialsubstrate, PP-Folien + gewöhnliche Leistungsplatten und PP-Folien-Mischpressplatten; Hochfrequenzsubstrate + gewöhnliche FR4-Substrate; Hochfrequenzsubstrate + Metallbasis usw.

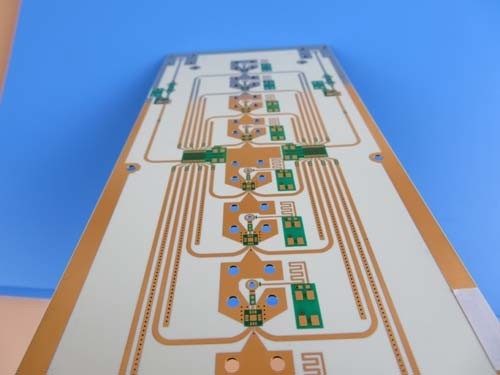

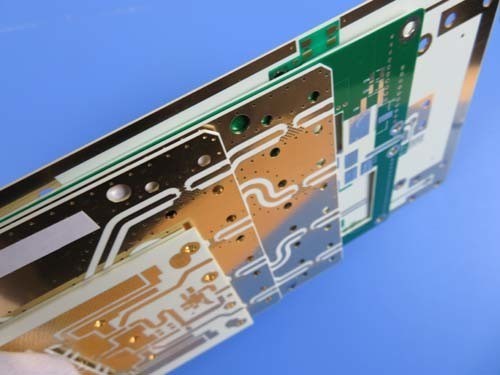

Leiterplattenfall: Hochfrequenz-Leiterplatte | 10 mil RO4350B Leiterplatte | Immersion Gold RF PCB
(Leiterplatten sind kundenspezifische Produkte, die gezeigten Bilder und Parameter dienen nur als Referenz)
Allgemeine Beschreibung
Dies ist eine Art doppelseitige Leiterplatte, die auf einem 10 mil RO4350B-Substrat mit einer Glasübergangstemperatur (Tg) von 280 °C für die Anwendung von Mobilfunk-Signalverstärkern gefertigt ist. Sie ist 0,3 mm dick, mit weißer Siebdruckfarbe über grünem Lötstopplack und auf den Pads ist Immersion Gold aufgebracht. Das Basismaterial stammt von Rogers Corp., die gesamte Platine wird als 1er-Panel geliefert. Sie werden gemäß IPC 6012 Klasse 2 unter Verwendung der bereitgestellten Gerber-Daten gefertigt. Jeweils 100 Panels werden für den Versand verpackt.
Merkmale und Vorteile
Die Dielektrizitätskonstante (DK) ist niedrig und stabil, sodass die Signalübertragung gut und ohne Verzögerung erfolgt;
Die Eigenschaft eines geringen dielektrischen Verlusts sorgt für ein geringeres Signalverlustniveau, was die Signalübertragung der gesamten Ausrüstung hervorragend macht;
Niedriger thermischer Koeffizient der Dielektrizitätskonstante;
Geringe Z-Achsen-Ausdehnung;
SMT-Prozess ist beständig gegen Reflow-Löten und Nacharbeiten;
Gute Oxidationsbeständigkeit und gute Wärmeableitung;
Erfüllt Ihre Leiterplattenanforderungen von Prototypen bis zur Massenproduktion;
16000 Quadratmeter Werkstatt;
Pünktliche Lieferung: >98%
Kundenbeschwerderate: <1%
Anwendung
HF-Sender, Multi-Koppler-Antenne, HF-Identifikation, Trunk-Verstärker
Parameter und Datenblatt
| Leiterplattengröße |
120 x 75 mm = 1 Stück |
| Plattentyp |
Doppelseitige Leiterplatte |
| Anzahl der Lagen |
2 Lagen |
| Oberflächenmontagekomponenten |
JA |
| Durchsteckkomponenten |
JA |
| Lagenaufbau |
Kupfer ------- 18 µm (0,5 oz) + Beschichtung OBERE Lage |
| RO4350B 0,254 mm |
| Kupfer ------- 18 µm (0,5 oz) + Beschichtung UNTERE Lage |
| TECHNOLOGIE |
|
| Minimale Leiterbahnbreite und -abstand: |
9 mil / 4 mil |
| Minimale / Maximale Bohrungen: |
0,25 mm / 1,0 mm |
| Anzahl verschiedener Bohrungen: |
3 |
| Anzahl der Bohrungen: |
92 |
| Anzahl der gefrästen Schlitze: |
0 |
| Anzahl der inneren Ausschnitte: |
0 |
| Impedanzkontrolle: |
nein |
| Anzahl der Goldfinger: |
0 |
| Leiterplattenmaterial |
|
| Glas-Epoxidharz: |
RO4350B Tg280°C, er<3,48, Rogers Corp. |
| Endfolie außen: |
1,0 oz |
| Endfolie innen: |
N/A |
| Endhöhe der Leiterplatte: |
0,3 mm ±0,1 |
| Beschichtung und Überzug |
|
| Oberflächenveredelung |
Immersion Gold |
| Lötstopplack aufgetragen auf: |
OBEN und UNTEN 12 Mikrometer Minimum |
| Farbe des Lötstopplacks: |
Grün, PSR-2000GT600D, von Taiyo geliefert. |
| Typ des Lötstopplacks: |
LPSM |
| Kontur/Zuschnitt |
Fräsen |
| Kennzeichnung |
|
| Seite der Bauteilbezeichnung |
OBEN und UNTEN. |
| Farbe der Bauteilbezeichnung |
Weiß, IJR-4000 MW300, Marke Taiyo |
| Herstellername oder Logo: |
Auf der Platine in einem Leiter und der Beschriftung FREE AREA markiert |
| VIA |
Durchkontaktierte Bohrung (PTH), minimale Größe 0,25 mm. Via abgedeckt. |
| Entflammbarkeitsklasse |
UL 94-V0 Zulassung MIN. |
| Maßtoleranz |
|
| Außenmaß: |
0,0059" |
| Plattenbeschichtung: |
0,0029" |
| Bohrtoleranz: |
0,002" |
| TEST |
100% elektrische Prüfung vor Versand |
| Zu liefernder Artwork-Typ |
E-Mail-Datei, Gerber RS-274-X, PCBDOC etc. |
| Servicebereich |
Weltweit, Global. |
