Produkt-Beschreibung
Kurze Einführung
=1GHz wird als Mikrowelle bezeichnet.Typische Frequenzen für drahtlose Anwendungen:
* Aktuelle Mobilfunknetze: 0,9 GHz - 2 GHz
* 3G-Systeme: 2,5 GHz
* Bluetooth: 2,5 GHz
* GPS: 12,6 GHz
* LMDS: 24 GHz und 40 GHz
* Automotive: 77 GHz
Markt: RFID, drahtlose Kommunikation, Basisstation und Antenne, Verstärker, Produkte, Unterhaltungselektronik.
Hochfrequenz-Leiterplatte oder Mikrowellen-Leiterplatte bezieht sich auf die Leiterplatte, die auf einer Kupferkaschierplatte mit Hochfrequenz- (Mikrowellen-) Substrat gefertigt wird. Die gängigen Typen sind: doppelseitige Platten, mehrlagige Platten und gemischte Strukturen.
Gemischte Struktur umfasst Hochleistungs-Spezialsubstrate, PP-Folie + gewöhnliche Leistungsplatte und PP-Folie gemischte Pressplatte; Hochfrequenzsubstrat + gewöhnliches FR4-Substrat; Hochfrequenzsubstrat + Metallbasis usw.

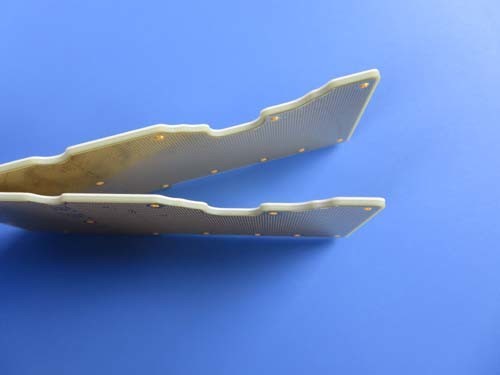

Leiterplattenfall: Mikrowellen-Leiterplatten auf RO4350B 10 mil mit Tauchgold
(Leiterplatten sind kundenspezifische Produkte, die gezeigten Bilder und Parameter dienen nur als Referenz)
Allgemeine Beschreibung
Dies ist eine Art doppelseitige Hochfrequenz-Leiterplatte, die auf einem RO4350B 10 mil Substrat für Antennenanwendungen gefertigt wird. Es ist eine 2-lagige RF-Leiterplatte mit einer Dicke von 0,3 mm. Sie hat eine Tauchgold-Oberfläche ohne Lötstopplack. Sie wird gemäß IPC 6012 Klasse 2 unter Verwendung der bereitgestellten Gerber-Daten gefertigt. Jeweils 50 Platten werden für den Versand verpackt.
Merkmale und Vorteile
Die Dielektrizitätskonstante (DK) ist niedrig und stabil, so dass die Signalübertragung gut und ohne Verzögerung erfolgt.
Gute Beständigkeit gegen hohe und niedrige Temperaturen. (-192°C-260°C)
Hitzebeständigkeit, chemische Beständigkeit, Schlagfestigkeit und Abzugsfestigkeit sind gut.
SMT-Prozess ist beständig gegen Reflow-Lötung, beständig gegen Nacharbeit aufgrund von Goldpads.
Pünktliche Lieferung. Beibehaltung einer pünktlichen Lieferrate von 98 %.
Der gesamte Fertigungsprozess ist vollständig kontrolliert.
Kein MOQ, niedrige Kosten für Prototypen und Muster.
UL-konform
Kundenbeschwerderate:
<1%Anwendung
Sender, Variokoppler, Digitaler Sender, 3G-Antenne
Parameter und Datenblatt
Leiterplattengröße
| 10 x 37 mm = 1up |
Plattentyp |
| Doppelseitige Leiterplatte |
Anzahl der Lagen |
| 2 Lagen |
Oberflächenmontagekomponenten |
| JA |
Durchsteckkomponenten |
| NEIN |
UL 94-V0 Zulassung MIN. |
| Kupfer ------- 35um (1 oz) + obere Lage |
RO4350B 0,254 mm |
| Kupfer ------- 35um (1oz) + untere Lage |
| TECHNOLOGIE |
| Minimale Leiterbahnbreite und -abstand: |
|
| 8,8 mil / 10,5 mil |
Minimale / Maximale Bohrungen: |
| nein |
Anzahl von Goldfingern: |
| nein |
Anzahl von Goldfingern: |
| nein |
Anzahl von Goldfingern: |
| 0 |
Leiterplattenmaterial |
| 0 |
Leiterplattenmaterial |
| nein |
Anzahl von Goldfingern: |
| 0 |
Leiterplattenmaterial |
| Glas-Epoxidharz: |
|
| RO4350B Tg280°C, er <3,48, Rogers Corp. |
Endfolie außen:1,5 oz |
| Endfolie innen: |
N/A |
| Endhöhe der Leiterplatte: |
NEIN |
| BESCHICHTUNG UND VERSIEGELUNG |
Oberflächenveredelung |
| Tauchgold, 87 % |
|
| Lötstopplack aufgetragen auf: |
N/A |
| Farbe des Lötstopplacks: |
NEIN |
| Typ des Lötstopplacks: |
NEIN |
| UMFANG/SCHNEIDEN |
NEIN |
| MARKIERUNG |
Seite der Bauteilbeschriftung |
| N/A |
|
| Farbe der Bauteilbeschriftung |
NEIN |
| Herstellername oder Logo: |
NEIN |
| VIA |
NEIN |
| ENTFLAMMBARKEITSRATING |
UL 94-V0 Zulassung MIN. |
| MASSUNGSTOLERANZ |
Außenmaß: |
| 0,0059" |
|
| Leiterplattenbeschichtung: |
0,0029" |
| Bohrtoleranz: |
0,002" |
| TEST |
100% elektrische Prüfung vor Versand |
| ART DER ZU LIEFERNDEN GRAFIKEN |
E-Mail-Datei, Gerber RS-274-X, PCBDOC etc. |
| SERVICEBEREICH |
Weltweit, Global. |
| Qualitätspolitik |
Bicheng hat eine Reihe von Managementverfahren und -ansätzen entwickelt, um sicherzustellen, dass die Leiterplatten den Anforderungen der Kunden entsprechen, einschließlich der Auswahl der Lieferanten, der WIP-Inspektion (Work in Progress), der Ausgangsprüfung und des Kundendienstes usw. |
Bewertung und Audit von Lieferanten
Lieferanten müssen von Bicheng bewertet werden. Darüber hinaus bewertet und rangiert Bicheng die Lieferanten jährlich, um sicherzustellen, dass die gelieferten Materialien den Anforderungen von Bicheng entsprechen. Darüber hinaus entwickelt Bicheng kontinuierlich Lieferanten und überwacht sie, um ihr Qualitäts- und Umweltmanagement auf der Grundlage der ISO9001 & ISO14001-Systeme zu verbessern.
Vertragsprüfung
Bicheng prüft und verifiziert die Kundenanforderungen, um sicherzustellen, dass wir die Fähigkeit haben, die Kundenanforderungen einschließlich Spezifikationen, Lieferung und anderer Anforderungen zu erfüllen, bevor wir eine Bestellung annehmen.
Erstellung, Audit und Kontrolle von Fertigungsdaten.
Wenn die Design-Daten und Spezifikationen des Kunden an unsere Marketingabteilung übermittelt werden, muss Bicheng alle Anforderungen überprüfen. Anschließend werden die Design-Daten von CAM in Fertigungsdaten umgewandelt. Schließlich wird eine Fertigungsanweisung (MI) gemäß dem tatsächlichen Fertigungsprozess und den Technologien für die Fertigungsabteilung als Grundlage für die tatsächliche Fertigung generiert. MI muss vor der Ausgabe von unabhängigen Ingenieuren und QA-Ingenieuren überprüft werden.
Qualitätskontrolle der eingehenden Materialien
Alle Materialien müssen vor der Einlagerung inspiziert werden. Wir haben eine Reihe von strengen Inspektionsverfahren und -anweisungen zur Kontrolle der eingehenden Materialien etabliert. Darüber hinaus garantieren verschiedene präzise Inspektionsinstrumente und -apparate die Fähigkeit, das Material als gut oder schlecht zu beurteilen. Wir geben Material nach dem First-in-First-out-Prinzip aus und geben eine "Warnung" für Material aus, das sein Haltbarkeitsdatum erreicht, um sicherzustellen, dass die Materialien vor dem Verfallsdatum aufgebraucht werden.
Kontrolle des Produktionsprozesses
Die richtige Fertigungsanweisung (MI), das umfassende Gerätemanagement und die Wartung sowie die Prozesskontrolle, die strenge WIP-Inspektion und -Überwachung sowie die Arbeitsanweisung, all dies sorgt dafür, dass der gesamte Fertigungsprozess vollständig kontrolliert wird.
Endkontrolle und Inspektion
Alle Leiterplatten müssen nach bestandenen physikalischen Tests auf offenen und kurzen Stromkreis sowie auf visuelle Mängel geprüft werden. Wir verfügen über verschiedene fortschrittliche Testgeräte, einschließlich kundenspezifischer Flying-Probe-Testmaschinen, um sicherzustellen, dass jede Leiterplatte zu 100 % getestet wird.
Audit der Produktlieferung
Wir haben eine spezielle FQA-Abteilung eingerichtet, um die Leiterplattenprodukte gemäß den Kundenspezifikationen und -anforderungen durch Stichproben zu inspizieren. Qualifizierte Leiterplatten werden verpackt.
FQA muss auch eine 100%ige Prüfung der Lagerverpackung und der Versandprodukte durchführen, einschließlich Produktnummer, Kundennummer, Produktmenge, Lieferadresse und so weiter vor dem Versand.
Kundenservice
Wir haben ein professionelles Kundenservice-Team eingerichtet, um proaktiv mit den Kunden zu kommunizieren und zeitnah auf Kundenfeedback zu reagieren. Wir konzentrieren uns stark auf die Kundenbedürfnisse und verstehen die Anforderungen der Kunden, um die Politik des Kundenservices und die Anforderungen an die Leiterplattenprodukte rechtzeitig anzupassen.
