Produkt-Beschreibung
Mit der Entwicklung der elektronischen Kommunikationstechnologie wird die Kommunikationsfrequenz immer höher und die Hochfrequenzsignalübertragung,die niedrige Dielektrikkonstante (Dk) zu verwendenDiese Materialien enthalten Cyanat und Hochfrequenzmaterialien wie Polytetrafluorethylen/Materialien auf Keramikbasis (PTFE/Ceramic),Kohlenwasserstoffe/Materialien auf Keramikbasis (Hydra Carbon/Ceramic)Normalerweise sind diese Materialien teuer.
Die Verringerung der Kosten ist für die Kunden ein wichtiges Mittel, um die Wettbewerbsfähigkeit der Produkte zu verbessern.die Kunden übernehmen die Laminationsstruktur von gemischten Materialien bei der Konstruktion der PCB-Struktur, d. h. die notwendige Signalschicht verwendet Hochfrequenzmaterialien, um den Bedarf an Signalübertragung zu decken.Wir nennen es ein Hybrid-Board..
Verfügbares Hochfrequenzmaterial (Kern)
RO4350B RO4003C
4mil (0,1mm) 8mil (0,203mm)
6.6mil (0,168mm) 12mil (0,3mm)
10 Millimeter (0,254 mm) 20 Millimeter (0,508 mm)
13.3mil (0,338mm) 32mil (0,813mm)
20 Millimeter (0,508 mm) 60 Millimeter (1,524 mm)
30 Millimetern (0,762 mm)
60 Millimeter (1.524 mm)

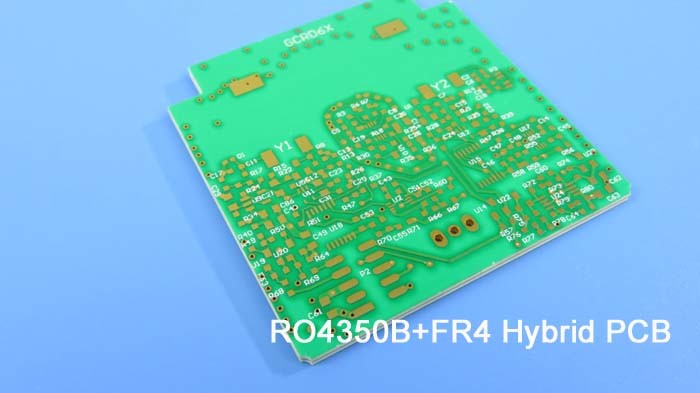

PCB Case: Hybrid-PCB. Mixed Material-PCB gebaut auf 20 Mil RO4350B Plus FR-4 mit Blind-Via
(Druckplatten sind maßgeschneiderte Produkte, das Bild und die gezeigten Parameter dienen nur zur Referenz)
Allgemeine Beschreibung
Dies ist eine Art gemischtes Material Multilayer PCB gebaut auf 20 mil RO4350B plus FR-4 Substrat für die Anwendung von Satellitenantenne.Weiße Seidenfläche über grüne Lötmaske auf beiden Seiten und Eintauchgold ist auf Pads und Spuren überzogenDas Basismaterial wird von Rogers und ITEQ verwendet, das gesamte Board liefert 1 PCB. Sie werden nach IPC 6012 Klasse 2 hergestellt, wobei die bereitgestellten Gerber-Daten verwendet werden. Jedes 25 Boards werden für den Versand verpackt.
Merkmale und Vorteile
RO4350B weist eine stabile dielektrische Konstante über einen breiten Frequenzbereich auf;
Ausgezeichnete Hochfrequenzleistung aufgrund der geringen dielektrischen Toleranz und des geringen Verlustes;
Verbesserung der SI-Leistung gegenüber den Stacks mit allen FR4-Platten;
Kostenreduzierung gegenüber Stack-ups mit geringverlustendem Material;
Lange Lagerdauer, die mehr als ein Jahr lang in einem Vakuumbeutel gelagert werden kann;
ISO9001, ISO14001, UL zertifizierte Produktionsstätte;
PCB-Herstellung nach den erforderlichen Spezifikationen;
Keine MOQ, niedrige Kosten für Prototypen und kleine Auflagen;
8000 PCB-Typen pro Monat;
Anwendung
LNA, Radardatenerfassungskonverter, Frequenzverbreitung, 3G-Antenne
Parameter und Datenblatt
| PCB-Größe |
99 x 85 mm = 1 PCS |
| TYPE des Boards |
Mehrschichtige PCB |
| Anzahl der Schichten |
6 Schichten |
| Oberflächenbefestigungskomponenten |
- Ja, das ist es. |
| Durch Lochkomponenten |
- Ja, das ist es. |
| Layer Stackup |
Kupfer --------18um ((0,5 oz) + Top-Schicht aus Platten |
| RO4350B 0,508 mm |
| Kupfer ------- 18um ((0,5 Unzen) |
| |
Prepreg 2313 x 2, 0,2 mm |
| |
Kupfer ------- 35um (1 Unze) |
| |
FR-4 0,305 mm |
| |
Kupfer ------- 35um (1 Unze) |
| |
Prepreg 2313 x 2, 0,2 mm |
| |
Kupfer ------- 35um (1 Unze) |
| |
FR-4 0,305 mm |
| |
Kupfer --------18um ((0,5 oz) + BOT-Schicht |
| Technik |
|
| Mindestspuren und Raum: |
15 Mil / 15 Mil |
| Mindest- und Höchstlöcher: |
0.4 mm / 2,5 mm |
| Anzahl der verschiedenen Löcher: |
4 |
| Anzahl der Bohrlöcher: |
89 |
| Anzahl der geschliffenen Schlitze: |
0 |
| Anzahl der inneren Ausschnitte: |
0 |
| Impedanzkontrolle: |
Nein |
| Zahl des Goldfingers: |
0 |
| BORT-Material |
|
| Epoxiglas: |
RO4350B Tg280°C, er<3.48, Rogers Corp. IT158 FR-4 |
| Endfolie äußerlich: |
1 Unze |
| Endfolie im Inneren |
1 Unze |
| Endhöhe der PCB: |
10,69 mm ± 10% |
| Beschichtung und Beschichtung |
|
| Oberflächenbearbeitung |
Immersionsgold 0,053 Mikron über Nickel 4,42 Mikron |
| Lötmaske gilt für: |
Beide Seiten |
| Farbe der Lötmaske: |
Grün, LP-4G/G-05, Nanya |
| Typ der Lötmaske: |
LPI |
| Kontur/Schnitt |
Routing |
| Markierung |
|
| Seite der Komponentenlegende |
Oberseite |
| Farbe der Komponentenlegende |
Weiß, S-380W, Taiyo |
| Herstellername oder -logo: |
N/A |
| Durch |
Durchlöchert (PTH) mit einer Mindestgröße von 0,4 mm. Blind über L1-L2, L5-L6, L3-L6 |
| BEMERKUNG der Entflammbarkeit |
UL 94-V0 Genehmigung MIN. |
| Dimensionstoleranz |
|
| Ausmaß des Umrisses: |
0.0059" |
| Plattierung: |
0.0029" |
| Toleranz für Bohrungen: |
0.002" |
| TEST |
100% elektrischer Test vor der Lieferung |
| Art der zu liefernden Kunstwerke |
E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| Dienstleistungsbereich |
Weltweit, weltweit. |
