Produkt-Beschreibung
Kurze Einleitung
RO4350B Hochfrequenzschaltkreismaterial sind glasverstärkte Kohlenwasserstoff-/keramische Laminate (nicht PTFE), die für leistungsempfindliche, großvolumige kommerzielle Anwendungen entwickelt wurden.Derzeit sind in der Firma Bicheng doppelseitige und mehrschichtige RO4350B-PCBs erhältlich. Doppelseitige RO4350B-PCB mit einer Dicke von 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm) und 60 mil (1,524 mm) sind die meistverkauften.Dienstleistungen für die Produktion kleiner Chargen und Massenproduktionen.
Vorteile
1) Ausgezeichnete Hochfrequenzleistung durch geringe dielektrische Toleranz und Verlust;
2) Ausgezeichnete Dimensionsstabilität.
3) Niedriger Wärmefaktor der dielektrischen Konstante;
4) Niedrige Z-Achsen-Erweiterung;
5) geringer Ausdehnungskoeffizient in der Ebene;
6) Stabile elektrische Eigenschaften gegenüber der Frequenz;
Anwendungen
1) Dämpfer, automatische Torinduktion;
2) LNB für Direktübertragungssatelliten;
3) Mikrostrip-Antenne, Spektrumverbreitung;
4) Antennen und Leistungsverstärker für Mikrostrip- und Mobilfunkstationen;
5) HF-Kennzeichen
6) Verbreitungsfrequenzkommunikationssysteme
7) Stammverstärker, Splittermodul usw.

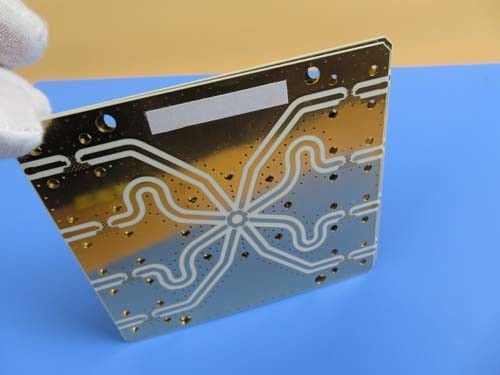

PCB-Gehäuse: RO4350B PCB. Hochfrequenz-PCB-Bare-Board. 0,3mm gedruckte Leiterplatte. Immersion Gold PWB.
(Druckplatten sind maßgeschneiderte Produkte, das Bild und die gezeigten Parameter dienen nur zur Referenz)
Allgemeine Beschreibung
Dies ist eine Art doppelseitiges PCB, das auf 10 Millimeter RO4350B-Substrat mit Tg 280°C für die Anwendung von Antennen gebaut wurde.3 mm dick mit weißer Seidenfarbe über grüner Lötmaske und Eintaußegold auf Pads beschichtetDie Basismaterialien stammen von Rogers Corp., die gesamte Platte liefert 1 bis pro Panel. Sie werden nach IPC 6012 Klasse 2 hergestellt, wobei die mitgelieferten Gerber-Daten verwendet werden. Jede 100 Platten werden für den Versand verpackt.
Merkmale und Vorteile
Der Temperaturkoeffizient der dielektrischen Konstante gehört zu den niedrigsten aller Leiterplattenmaterialien und ist somit ideal für temperaturempfindliche Anwendungen geeignet.
Die Delamination von Kupferfolie wird nicht durch den Wechsel von Kälte und Wärme verursacht, da sie mit dem Wärmeausdehnungskoeffizienten von Kupferfolie übereinstimmt.
Die Verringerung des Signalverlustes bei Hochfrequenzanwendungen erfüllt die Entwicklungsbedürfnisse der Kommunikationstechnologie.
Niedriger Ausdehnungskoeffizient in der Ebene;
Ausgezeichnete Dimensionsstabilität;
Die Produkte und die Herstellung sind von autorisierten Organisationen zertifiziert;
UL, ISO14001, TS16949 zertifiziert;
Pünktliche Dienstleistung;
Mehr als 15 Jahre PCB-Erfahrung;
Anwendung
UHF-Radio, Leistungsabteilungsgerät, Relaisstationen, Basisstation-Antenne
Parameter und Datenblatt
| PCB-Größe |
160 x 70 mm = 1 PCS |
| TYPE des Boards |
Doppelseitige PCB |
| Anzahl der Schichten |
2 Schichten |
| Oberflächenbefestigungskomponenten |
- Ja, das ist es. |
| Durch Lochkomponenten |
- Ja, das ist es. |
| Layer Stackup |
Kupfer ------- 18um ((0,5 oz) + Platten-TOP-Schicht |
| RO4350B 0,254 mm |
| Kupfer ------- 18um ((0,5 oz) + Platte BOT Schicht |
| Technik |
|
| Mindestspuren und Raum: |
4 Mil / 15 Mil |
| Mindest- und Höchstlöcher: |
0.254 mm / 4,0 mm |
| Anzahl der verschiedenen Löcher: |
4 |
| Anzahl der Bohrlöcher: |
125 |
| Anzahl der geschliffenen Schlitze: |
0 |
| Anzahl der inneren Ausschnitte: |
0 |
| Impedanzkontrolle: |
Nein |
| Zahl des Goldfingers: |
0 |
| BORT-Material |
|
| Epoxiglas: |
RO4350B Tg280°C, er<3.48- Ich bin Rogers Corp. |
| Endfolie äußerlich: |
10,0 Unzen |
| Endfolie im Inneren |
N/A |
| Endhöhe der PCB: |
0.3 mm ± 0.1 |
| Beschichtung und Beschichtung |
|
| Oberflächenbearbeitung |
Eingetauchte Gold |
| Lötmaske gilt für: |
Top 12 Mikron Minimum, Boden ist verboten. |
| Farbe der Lötmaske: |
Grün, PSR-2000GT600D, von Taiyo geliefert. |
| Typ der Lötmaske: |
LPSM |
| Kontur/Schnitt |
Routing |
| Markierung |
|
| Seite der Komponentenlegende |
Top |
| Farbe der Komponentenlegende |
Weiß, IJR-4000 MW300, Marke Taiyo |
| Herstellername oder -logo: |
Auf der Tafel in einem Dirigenten und mit Beinen markiert |
| Durch |
Durchlöchert (PTH) mit einer Mindestgröße von 0,2 mm. |
| BEMERKUNG der Entflammbarkeit |
UL 94-V0 Genehmigung MIN. |
| Dimensionstoleranz |
|
| Ausmaß des Umrisses: |
0.0059" |
| Plattierung: |
0.0029" |
| Toleranz für Bohrungen: |
0.002" |
| TEST |
100% elektrischer Test vor der Lieferung |
| Art der zu liefernden Kunstwerke |
E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| Dienstleistungsbereich |
Weltweit, weltweit. |
