Produkt-Beschreibung
RO4350B Hochfrequenzschaltkreismaterial sind glasverstärkte Kohlenwasserstoff-/keramische Laminate (nicht PTFE), die für leistungsempfindliche, großvolumige kommerzielle Anwendungen entwickelt wurden.Derzeit sind in der Firma Bicheng doppelseitige und mehrschichtige RO4350B-PCBs erhältlich. Doppelseitige RO4350B-PCB mit einer Dicke von 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm) und 60 mil (1,524 mm) sind die meistverkauften.Dienstleistungen für die Produktion kleiner Chargen und Massenproduktionen.
Vorteile
1) Ausgezeichnete Hochfrequenzleistung durch geringe dielektrische Toleranz und Verlust;
2) Ausgezeichnete Dimensionsstabilität.
3) Niedriger Wärmefaktor der dielektrischen Konstante;
4) Niedrige Z-Achsen-Erweiterung;
5) geringer Ausdehnungskoeffizient in der Ebene;
6) Stabile elektrische Eigenschaften gegenüber der Frequenz;
Anwendungen
1) Dämpfer, automatische Torinduktion;
2) LNB für Direktübertragungssatelliten;
3) Mikrostrip-Antenne, Spektrumverbreitung;
4) Antennen und Leistungsverstärker für Mikrostrip- und Mobilfunkstationen;
5) HF-Kennzeichen
6) Verbreitungsfrequenzkommunikationssysteme
7) Stammverstärker, Splittermodul usw.

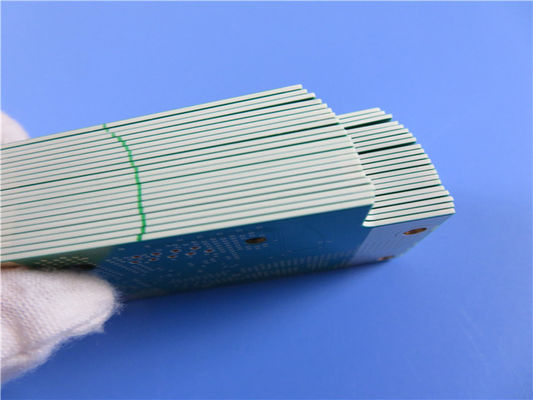

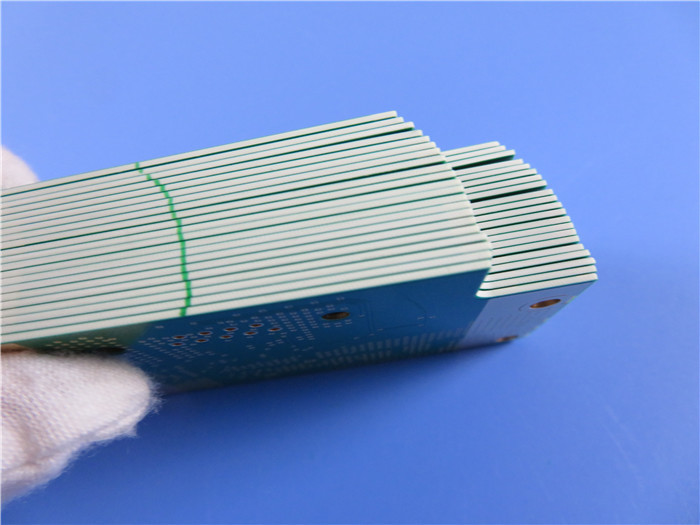

PCB-Gehäuse: Immersionsgold-PCB auf 30 mil RO4350B mit doppelten Schichten
(Druckplatten sind maßgeschneiderte Produkte, das Bild und die gezeigten Parameter dienen nur zur Referenz)
Allgemeine Beschreibung
Dies ist eine Art doppelseitiges PCB, das auf einem Hochfrequenz-Substrat mit Tg 288 °C für die Anwendung von 4G WiFi-Modul gebaut wurde. Es ist 0,8 mm dick, weißer Seidenbildschirm über grüne Lötmaske.Alle Straßen sind offen für die Luft.Die Platten sind mit Eintauchgold beschichtet. Das Basismaterial wird aus Rogers RO4350B verwendet, das gesamte Board liefert 1 PCB. Sie werden nach IPC 6012 Klasse 2 hergestellt, wobei die mitgelieferten Gerber-Daten verwendet werden.Jedes 25 Panels sind für den Versand verpackt..
Merkmale und Vorteile
Die dielektrische Konstante (DK) ist niedrig und stabil, so dass die Signalübertragung ohne Verzögerung gut ist.
Die Delamination von Kupferfolie wird nicht durch den Wechsel von Kälte und Wärme verursacht, da sie mit dem Wärmeausdehnungskoeffizienten von Kupferfolie übereinstimmt.
Ausgezeichnete Dimensionsstabilität;
Gute Hochtemperatur- und Niedertemperaturbeständigkeit ((-192°C-260°C);
UL anerkannt und RoHS-konform;
elektrische Prüfung und Hochspannungstest;
Impulskontrolle und Lötfähigkeit;
Mikrosektion und thermische Spannungstest;
Zuverlässigkeitsprüfung, Isolationswiderstandsprüfung und Ionenkontaminationstest;
Erfüllung Ihrer PCB-Anforderungen vom Prototyp bis zur Massenproduktion;
Anwendung
Geräuscharme Verstärker, akustische Sensoren, optoelektronische Sender, 4G-Antenne
Parameter und Datenblatt
| PCB-Größe |
67 x 33 mm = 1 PCS |
| TYPE des Boards |
Doppelseitige PCB |
| Anzahl der Schichten |
2 Schichten |
| Oberflächenbefestigungskomponenten |
- Ja, das ist es. |
| Durch Lochkomponenten |
- Ja, das ist es. |
| Layer Stackup |
Kupfer ------- 35um ((1 oz) + Platten-TOP-Schicht |
| RO4350B 0,762 mm |
| Kupfer ------- 35um ((1 oz) + Platte BOT Schicht |
| Technik |
|
| Mindestspuren und Raum: |
5 ml / 4,5 ml |
| Mindest- und Höchstlöcher: |
0.3 mm / 4.6 mm |
| Anzahl der verschiedenen Löcher: |
7 |
| Anzahl der Bohrlöcher: |
105 |
| Anzahl der geschliffenen Schlitze: |
0 |
| Anzahl der inneren Ausschnitte: |
0 |
| Impedanzkontrolle: |
Nein |
| Zahl des Goldfingers: |
0 |
| BORT-Material |
|
| Epoxiglas: |
RO4350B Tg280°C, er<3.48- Ich bin Rogers Corp. |
| Endfolie äußerlich: |
1.5 Unzen |
| Endfolie im Inneren |
N/A |
| Endhöhe der PCB: |
0.8 mm ± 10% |
| Beschichtung und Beschichtung |
|
| Oberflächenbearbeitung |
Immersionsgold |
| Lötmaske gilt für: |
TOP, 12 Mikron Minimum |
| Farbe der Lötmaske: |
Grün, PSR-2000GT600D, von Taiyo geliefert. |
| Typ der Lötmaske: |
LPSM |
| Kontur/Schnitt |
Routing |
| Markierung |
|
| Seite der Komponentenlegende |
Top |
| Farbe der Komponentenlegende |
Weiß, IJR-4000 MW300, Marke Taiyo |
| Herstellername oder -logo: |
Auf der Tafel in einem Dirigenten und mit Beinen markiert |
| Durch |
Durchlöchert (PTH) mit einer Mindestgröße von 0,3 mm. |
| BEMERKUNG der Entflammbarkeit |
UL 94-V0 Genehmigung MIN. |
| Dimensionstoleranz |
|
| Ausmaß des Umrisses: |
0.0059" |
| Plattierung: |
0.0029" |
| Toleranz für Bohrungen: |
0.002" |
| TEST |
100% elektrischer Test vor der Lieferung |
| Art der zu liefernden Kunstwerke |
E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| Dienstleistungsbereich |
Weltweit, weltweit. |
