Kurze Einleitung
Hohe Frequenz ist, wie der Name schon sagt, eine relativ hohe Frequenz, bezieht sich im Allgemeinen auf die Frequenz von >=300 MHz (d. h. Wellenlänge <=1m), d. h. das übliche Funkfrequenzband.Die elektromagnetische Welle mit einer Frequenz von >= 1 GHz wird Mikrowelle genannt.
Typische Frequenzen für drahtlose Anwendungen:
* Aktuelles Mobilgerät: 0,9 GHz - 2 GHz
* 3G-Systeme: 2,5 GHz
* Bluetooth: 2,5 GHz
* GPS: 12,6 GHz
* LMDS: 24 GHz und 40 GHz
* Automobil: 77 GHz
Markt: RFID, drahtlose Kommunikation, Basisstation und Antenne, Verstärker, Produkte, Unterhaltungselektronik.
High-Frequency Printed Circuit Board oder Mikrowellen-PCB bezieht sich auf die auf der hochfrequenten (Mikrowellen-) Substrat-Kupferplatte hergestellte Leiterplatte.Mehrschichtplatten und gemischte Strukturen.
Die gemischte Struktur umfasst Hochleistungs-Sondersubstrat, PP-Blatt + gewöhnliche Leistungsplatte und PP-Blatt-Mischpressplatte; Hochfrequenz-Substrat + gewöhnliches FR4-Substrat;Hochfrequenz-Substrat + Metallbasis usw..

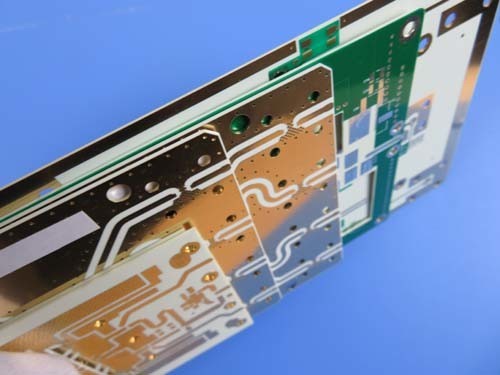

PCB-Kase: Hochfrequenz-PCB-Barbrett 10 Mil RO4350B Druckplatte Immersion Gold HF PWB
(Druckplatten sind maßgeschneiderte Produkte, das Bild und die gezeigten Parameter dienen nur zur Referenz)
Allgemeine Beschreibung
Dies ist eine Art doppelseitiger PCB, der auf 10mil RO4350B Substrat mit Tg 280°C für die Anwendung von 4G-Abdeckung gebaut wurde.3 mm dick mit weißer Seidenfarbe über grüner Lötmaske und Eintaußegold auf Pads beschichtetDas Basismaterial stammt von Rogers Corp., die gesamte Platte liefert 2 bis pro Panel. Sie werden nach IPC 6012 Klasse 2 hergestellt, wobei Gerber-Daten zur Verfügung gestellt werden. Jede 50 Platten sind für den Versand verpackt.
Merkmale und Vorteile
Die Verringerung des Signalverlustes bei Hochfrequenzanwendungen erfüllt die Entwicklungsbedürfnisse der Kommunikationstechnologie.
Ausgezeichnete Hochfrequenzleistung aufgrund der geringen dielektrischen Toleranz und des geringen Verlustes;
Ausgezeichnete Oberflächenplanheit, hilfreich für PCB mit BGA-Paketen, um die Ausfallrate während der Montage und des Lötens zu reduzieren;
Ausgezeichnete Oberflächenplanheit für CSP-montierte Bauteile zur Verringerung der Ausfallrate während der Montage und des Lötens;
Technische Konstruktion verhindert, dass Probleme in der Vorproduktion auftreten;
ISO9001, ISO14001, UL zertifizierte Produktionsstätte;
Schnelle Vorlaufzeit: 3-5 Tage;
Kleine Bestellmengen werden akzeptiert;
Anwendung
Moduläres Oszilloskop, optische Kopplung, Wandhang-Antenne im Innenbereich, HF-Empfänger
Parameter und Datenblatt
| PCB-Größe |
30 x 20 mm = 2 PCS |
| TYPE des Boards |
Doppelseitige PCB |
| Anzahl der Schichten |
2 Schichten |
| Oberflächenbefestigungskomponenten |
- Ja, das ist es. |
| Durch Lochkomponenten |
- Ja, das ist es. |
| Layer Stackup |
Kupfer ------- 18um ((0,5 oz) + Platten-TOP-Schicht |
| RO4350B 0,254 mm |
| Kupfer ------- 18um ((0,5 oz) + Platte BOT Schicht |
| Technik |
|
| Mindestspuren und Raum: |
5 ml / 4 ml |
| Mindest- und Höchstlöcher: |
0.2 mm / 0,2 mm |
| Anzahl der verschiedenen Löcher: |
1 |
| Anzahl der Bohrlöcher: |
15 |
| Anzahl der geschliffenen Schlitze: |
0 |
| Anzahl der inneren Ausschnitte: |
0 |
| Impedanzkontrolle: |
Nein |
| Zahl des Goldfingers: |
0 |
| BORT-Material |
|
| Epoxiglas: |
RO4350B Tg280°C, er<3.48- Ich bin Rogers Corp. |
| Endfolie äußerlich: |
10,0 Unzen |
| Endfolie im Inneren |
N/A |
| Endhöhe der PCB: |
0.3 mm ± 0.1 |
| Beschichtung und Beschichtung |
|
| Oberflächenbearbeitung |
Eingetauchte Gold |
| Lötmaske gilt für: |
TOP 12 Mikron Minimum |
| Farbe der Lötmaske: |
Grün, PSR-2000GT600D, von Taiyo geliefert. |
| Typ der Lötmaske: |
LPSM |
| Kontur/Schnitt |
Routing |
| Markierung |
|
| Seite der Komponentenlegende |
Top |
| Farbe der Komponentenlegende |
Weiß, IJR-4000 MW300, Marke Taiyo |
| Herstellername oder -logo: |
Auf der Tafel in einem Dirigenten und mit Beinen markiert |
| Durch |
Durchlöchert (PTH) mit einer Mindestgröße von 0,22 mm. |
| BEMERKUNG der Entflammbarkeit |
UL 94-V0 Genehmigung MIN. |
| Dimensionstoleranz |
|
| Ausmaß des Umrisses: |
0.0059" |
| Plattierung: |
0.0029" |
| Toleranz für Bohrungen: |
0.002" |
| TEST |
100% elektrischer Test vor der Lieferung |
| Art der zu liefernden Kunstwerke |
E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| Dienstleistungsbereich |
Weltweit, weltweit. |
