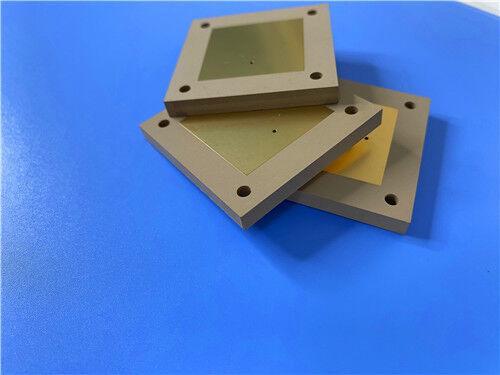

TP2500 Ultra High DK25 Hochfrequenz-Laminat Keramik und PPO-Harz und kundenspezifische 0,8 mm doppellagige Leiterplatte mit reiner Vergoldung (nickelfrei) für Beidou-Navigationssysteme

Produkt-Beschreibung

Für RF-Designer, die die höchstmögliche Dielektrizitätskonstante in einem bearbeitbaren, nicht-keramischen Substrat suchen, Wanglings TP2500 Hochfrequenzlaminat bietet eine einzigartige Lösung. Die TP-Serie ist ein unverwechselbares Hochfrequenz-Thermoplastmaterial in der Industrie, mit einer dielektrischen Schicht, die aus Keramik und Polyphenylenoxid (PPO)-Harz besteht—ohne Glasfasergewebeverstärkung. Durch Anpassung des Verhältnisses zwischen Keramik und PPO-Harz kann die Dielektrizitätskonstante präzise gesteuert werden. Hergestellt mit einem speziellen Verfahren, bietet das Material eine ausgezeichnete dielektrische Leistung und hohe Zuverlässigkeit.

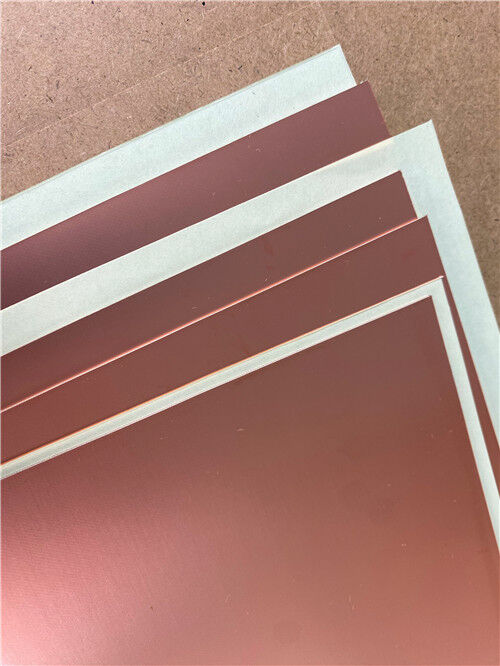

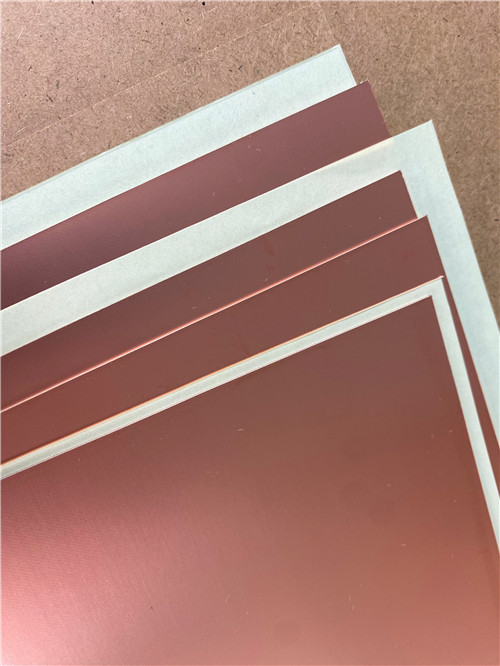

Die TP-Serie deckt einen außergewöhnlich breiten Bereich der Dielektrizitätskonstante von 3 bis 25 ab, mit gängigen Werten wie 3,0, 4,4, 6,0, 6,15, 9,2, 9,6, 10,2, 11, 16 und 20. TP2500 liegt mit einer Dielektrizitätskonstante von 25,0 an der Spitze dieses Bereichs—was eine dramatische Miniaturisierung von HF-Schaltungen ermöglicht, bei denen der Platz absolut entscheidend ist. Das Material ist in drei Konfigurationen erhältlich: TP (unbeschichtet, glatte Oberfläche), TP-1 (einseitig kupferkaschiert) und TP-2 (zweiseitig kupferkaschiert).

Standard-Plattengrößen umfassen 150×150 mm, 160×160 mm, 200×200 mm und 170×240 mm, mit kundenspezifischen Größen erhältlich. Standarddicken reichen von 0,5 mm bis 12,0 mm, mit kundenspezifischen Dicken erhältlich. Für Dk ≤ 10,2, beträgt die Mindestdicke 0,5 mm; für Dk > 10,2 (einschließlich TP2500), beträgt die Mindestdicke 0,8 mm.

Schlüsseleigenschaften im Überblick:

Anwendungen

TP2500-Laminate eignen sich gut für eine breite Palette von Hochfrequenzanwendungen, darunter:

1. -Beidou-Navigationssysteme
2. -Raketen-Bordausrüstung
3. -Zünder

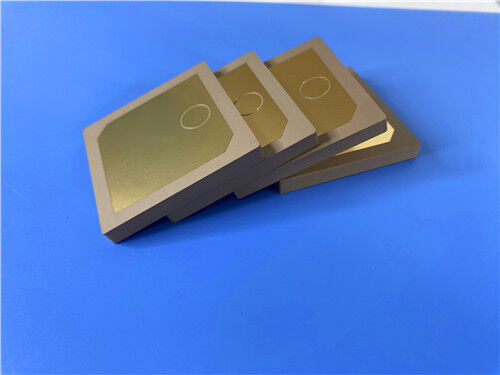

4. -Miniaturisierte Antennen
5. -HF- und Mikrowellenschaltungen

Kundenspezifische Leiterplattenfertigung auf TP2500

Als spezialisierter Hersteller von Hochfrequenz-Leiterplatten bieten wir umfassende Fertigungsdienstleistungen mit Wangling TP2500 und anderen fortschrittlichen Materialien an. Die folgende Spezifikation beschreibt eine repräsentative 2-lagige starre Leiterplattenimplementierung:

Details zur Leiterplattenkonstruktion:

Materialvorteile

Extrem hohe Dielektrizitätskonstante:
TP2500 bietet eine Dielektrizitätskonstante von 25,0 ± 1,0 bei 5 GHz, die höchste in der TP-Serie. Diese außergewöhnlich hohe Dk ermöglicht eine dramatische Miniaturisierung von HF-Schaltungen—Patch-Antennen, Filter und Anpassungsnetzwerke können auf einen Bruchteil der Größe reduziert werden, die mit herkömmlichen Materialien erforderlich ist. Für platzbeschränkte Anwendungen wie Raketensysteme und miniaturisierte Antennen ist diese Größenreduzierung transformativ.

Geringe dielektrische Verluste:
Mit einem Verlustfaktor von 0,0020 bis 0,0025 bei 5 GHz weist TP2500 trotz seiner hohen Dielektrizitätskonstante geringe Verluste auf. Während die Verluste mit der Frequenz zunehmen, bleibt die Änderung im Bereich von 10 GHz moderat, was eine konsistente Leistung über gängige Funkbänder hinweg gewährleistet.

Keine Glasfaserverstärkung:
Die TP-Serie enthält keine Glasfaserverstärkung. Die dielektrische Schicht besteht aus Keramik und PPO-Harz, wodurch der Glasfasereffekt eliminiert wird, der zu Schwankungen der Dielektrizitätskonstante führen kann, und eine homogenere elektrische Leistung erzielt wird.

Ausgezeichnete Tieftemperaturleistung:

TP2500 kann kontinuierlich von -100°C bis +150°C eingesetzt werden, mit besonders ausgezeichneten Tieftemperatureigenschaften. Dies macht es für Anwendungen geeignet, die extremer Kälte ausgesetzt sind, einschließlich Höhenlagen und Weltraumumgebungen. Beachten Sie, dass bei Temperaturen über 180°C das Material deformiert werden kann, die Kupferfolie abfallen kann und die elektrische Leistung erheblich verändert werden kann.

Strahlungsbeständigkeit und geringe Ausgasung:
Das Material ist strahlungsbeständig und weist geringe Ausgasungseigenschaften auf, was für Anwendungen im Weltraum und in der Verteidigung entscheidend ist, bei denen Materialdegradation und Kontamination minimiert werden müssen.

Ultra-geringe Feuchtigkeitsaufnahme:
Mit einer Feuchtigkeitsaufnahme von ≤0,01% behält TP2500 auch in feuchten Umgebungen stabile elektrische Eigenschaften bei—ein wesentliches Merkmal für Außenanwendungen und Anwendungen in rauen Umgebungen.

Überlegene Haftung und Bearbeitbarkeit:
Die Haftung zwischen Kupferfolie und Dielektrikum ist zuverlässiger als bei Keramiksubstraten mit Vakuumüberzug. Das Material ist leicht zu bearbeiten—Bohren, Drehen, Schleifen, Scheren und Ätzen sind alle möglich, im Gegensatz zu Keramiksubstraten. Dies reduziert die Verarbeitungskosten drastisch und erhöht die Ausbeute.

Verarbeitungshinweise:
TP2500 ist ein thermoplastisches Material und sollte entsprechend verarbeitet werden. Mehrlagenlaminierung wird im Allgemeinen nicht empfohlen; falls erforderlich, sollten Tieftemperatur-Bonding-Folien mit sorgfältiger Prüfung der Machbarkeit ausgewählt werden. Das Material ist nicht für 260°C Thermoschocktests oder Wellenlöten geeignet. Gelötet wird mit einem Konstanttemperatur-Lötkolben für manuelle Arbeiten empfohlen. Reflow-Löten wird im Allgemeinen nicht empfohlen; falls durchgeführt, sollte die maximale eingestellte Temperatur 200°C nicht überschreiten, unter voller Berücksichtigung der Machbarkeit und Stabilität.

Qualität und Verfügbarkeit

Alle Platinen werden gemäß den Qualitätsstandards IPC-Klasse-2 hergestellt, was eine robuste Zuverlässigkeit für kommerzielle, industrielle und verteidigungsbezogene Anwendungen gewährleistet. Vor dem Versand wird eine 100%ige elektrische Prüfung durchgeführt, um die funktionale Integrität zu garantieren.

Unsere Produktionskapazität erstreckt sich auf weltweite Verfügbarkeit, mit flexibler Versand- und Logistikunterstützung für Prototypen- und Volumenanforderungen. Wir bieten schnelle Durchlaufzeiten und wettbewerbsfähige Preise bei gleichzeitiger Einhaltung strenger Prozesskontrollen.

Für Anfragen zu kundenspezifischen Stapelungen, Plattengrößen, alternativen Kupferfolien oder anderen Konfigurationen wenden Sie sich bitte an unser Vertriebsingenieurteam—wir sind bereit, Ihre Anforderungen an Hochfrequenz-Leiterplatten zu unterstützen.
