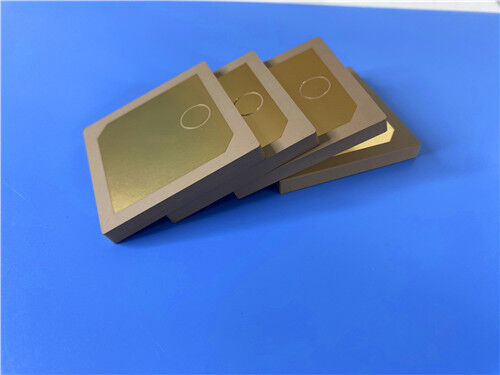

TP960 DK9.6 Hochfrequenzlaminat besteht aus Keramik und Polyphenylenoxidharz (PPO) und kundenspezifischem 1MM-Thermoplaststoff-PCB mit EPIG

Produkt-Beschreibung

Für kompakte, hochzuverlässige HF-Designs mit hohem Dielektrizitätskonstante und ausgezeichneter Tieftemperaturleistung bietet Wanglings Hochfrequenzlaminat TP960 eine überzeugende Kombination von Eigenschaften. Die TP-Serie ist ein einzigartiges thermoplastisches Hochfrequenzmaterial in der Branche, dessen Dielektrikum aus Keramik und Polyphenylenoxid (PPO) Harz—ohne Glasfaserverstärkung—besteht. Die Dielektrizitätskonstante wird durch Abstimmung des Verhältnisses zwischen Keramik und PPO-Harz präzise eingestellt, und der spezielle Produktionsprozess liefert eine ausgezeichnete dielektrische Leistung und hohe Zuverlässigkeit.

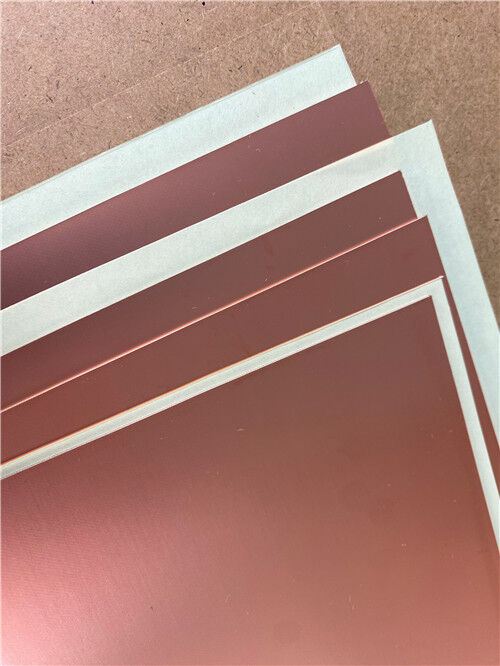

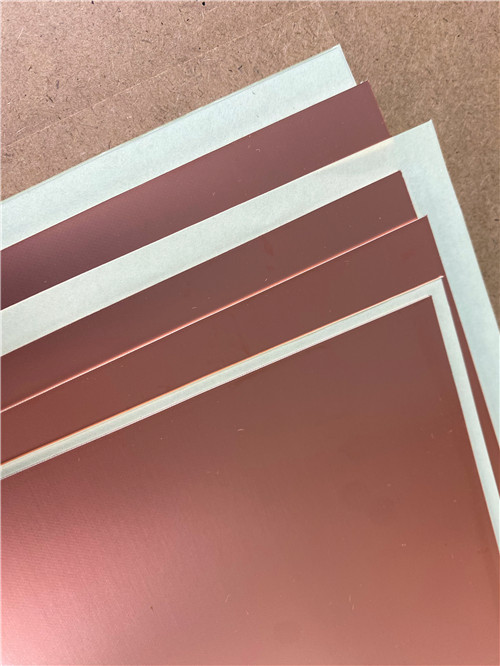

Die TP-Serie bietet einen außergewöhnlich breiten Bereich der Dielektrizitätskonstante von 3 bis 25, mit gängigen Werten wie 3,0, 4,4, 6,0, 6,15, 9,2, 9,6, 9,8, 10,2, 11, 16 und 20. Das Material ist in drei Konfigurationen erhältlich: TP (unbeschichtet, glatte Oberfläche), TP-1 (einseitig kupferkaschiert) und TP-2 (zweiseitig kupferkaschiert).

TP960 verfügt über eine Dielektrizitätskonstante von 9,6, was es zu einem ausgezeichneten Kandidaten für miniaturisierte Antennendesigns macht, bei denen eine Reduzierung der physikalischen Größe entscheidend ist. Seine geringe Feuchtigkeitsaufnahme, der weite Betriebstemperaturbereich und die Strahlungsbeständigkeit machen es ideal für anspruchsvolle Anwendungen, einschließlich BeiDou-Navigation, Raketen-Bordsystemen, Zündtechnik und kompakten Antennen.

Standard-Plattengrößen sind 150×150mm, 160×160mm, 200×200mm und 170×240mm, kundenspezifische Größen sind verfügbar. Standarddicken reichen von 0,5 mm bis 12,0 mm, kundenspezifische Dicken sind verfügbar. Für Dk ≤ 10,2 beträgt die Mindestdicke 0,5 mm; für Dk > 10,2 beträgt die Mindestdicke 0,8 mm.

Wichtige Eigenschaften im Überblick:

Anwendungen

TP960-Laminate eignen sich gut für eine breite Palette von Hochfrequenzanwendungen, darunter:

1. Globale Satellitennavigationssysteme – BeiDou und andere GNSS-Konstellationen
2. Raketen-Bordsysteme – Kompakte, robuste HF-Frontends
3. Zündtechnik – Miniaturisierte, zuverlässige HF-Schaltungen

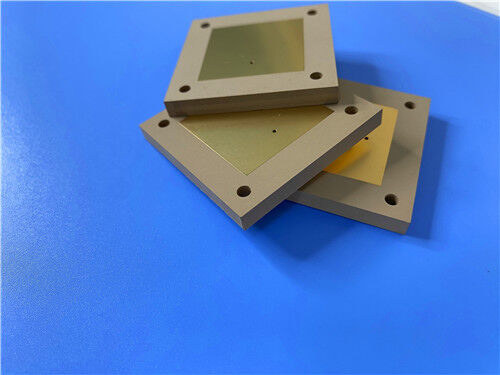

4. Miniaturisierte Antennen – Hohe Dk ermöglicht signifikante Größenreduzierung
5. Luft- und Raumfahrt- und Verteidigungselektronik – Strahlungsbeständigkeit und geringe Ausgasung
6. HF- und Mikrowellenschaltungen – Stabile Dk für konsistente Leistung

Kundenspezifische Leiterplattenfertigung auf TP960

Als spezialisierter Hersteller von Hochfrequenzleiterplatten bieten wir umfassende Fertigungsdienstleistungen mit Wangling TP960 und anderen fortschrittlichen Materialien an. Die folgende Spezifikation beschreibt eine repräsentative zweiseitige starre Leiterplattenimplementierung:

Details zur Leiterplattenkonstruktion:

Materialvorteile

Hohe, präzise kontrollierte Dielektrizitätskonstante:
TP960 bietet eine Dielektrizitätskonstante von 9,6 ± 0,19 bei 10 GHz mit einer Toleranz von ±2%. Die hohe Dk ermöglicht eine signifikante Miniaturisierung von HF-Schaltungen—Patch-Antennen, Filter und Anpassungsnetzwerke können im Vergleich zu Materialien mit niedrigerer Dk erheblich verkleinert werden, was TP960 ideal für platzbeschränkte Anwendungen macht.

Geringe dielektrische Verluste:
Mit einem Verlustfaktor von 0,0012 bei 10 GHz minimiert TP960 die Signalabschwächung in Übertragungsleitungen. Obwohl die Verluste mit der Frequenz zunehmen, bleibt die Änderung im Bereich von 10 GHz moderat, was eine konsistente Leistung über gängige Funkbänder hinweg gewährleistet.

Keine Glasfaserverstärkung:
Die TP-Serie enthält keine Glasfaserverstärkung. Die Dielektrikumsschicht besteht aus Keramik und PPO-Harz, wodurch der Glasfasereffekt eliminiert wird, der zu Schwankungen der Dielektrizitätskonstante führen kann, und eine homogenere elektrische Leistung erzielt wird.

Ausgezeichnete Tieftemperaturleistung:
TP960 kann kontinuierlich von -100°C bis +150°C eingesetzt werden, mit besonders ausgezeichneten Tieftemperatureigenschaften. Dies macht es für Anwendungen geeignet, die extremer Kälte ausgesetzt sind, einschließlich Höhen- und Weltraumumgebungen.

Strahlungsbeständigkeit und geringe Ausgasung:
Das Material weist Strahlungsbeständigkeit und geringe Ausgasungseigenschaften auf, was für Anwendungen im Weltraum und in der Verteidigung entscheidend ist, bei denen Materialdegradation und Kontamination minimiert werden müssen.

Sehr geringe Feuchtigkeitsaufnahme:
Mit einer Feuchtigkeitsaufnahme von nur 0,01% behält TP960 auch in feuchten Umgebungen stabile elektrische Eigenschaften—ein wesentliches Merkmal für Außen- und raue Umgebungsanwendungen.

Überlegene Haftung und Bearbeitbarkeit:
Die Haftung zwischen Kupferfolie und Dielektrikum ist zuverlässiger als bei Vakuumabscheidefilmen auf Keramiksubstraten. Das Material ist leicht zu bearbeiten—Bohren, Drehen, Schleifen, Scheren und Fräsen sind alle möglich, im Gegensatz zu Keramiksubstraten. Dies reduziert die Verarbeitungskosten drastisch und erhöht die Ausbeute.

Verarbeitungshinweise:
TP960 ist ein thermoplastisches Material und sollte entsprechend verarbeitet werden. Mehrlagenlaminierung wird im Allgemeinen nicht empfohlen; falls erforderlich, sollten Niedertemperatur-Bondingfolien mit sorgfältiger Prüfung der Machbarkeit ausgewählt werden. Das Material ist nicht für 260°C thermischen Schocktests oder Wellenlöten geeignet. Löten wird mit einem Konstanttemperatur-Lötkolben für manuelle Arbeiten empfohlen. Reflow-Löten wird im Allgemeinen nicht empfohlen; falls durchgeführt, sollte die maximale eingestellte Temperatur 200°C nicht überschreiten, unter vollständiger Berücksichtigung der Machbarkeit und Stabilität.

Qualität und Verfügbarkeit

Alle Platinen werden gemäß IPC-Klasse-2-Qualitätsstandards gefertigt und gewährleisten robuste Zuverlässigkeit für kommerzielle, industrielle und verteidigungsbezogene Anwendungen. Vor dem Versand wird eine 100%ige elektrische Prüfung durchgeführt, um die funktionale Integrität zu gewährleisten.

Unsere Produktionskapazität erstreckt sich auf weltweite Verfügbarkeit, mit flexibler Versand- und Logistikunterstützung für Prototypen- und Volumenanforderungen. Wir bieten schnelle Durchlaufzeiten und wettbewerbsfähige Preise bei gleichzeitiger Einhaltung strenger Prozesskontrollen.

Für Anfragen zu kundenspezifischen Stapeln, Plattengrößen, alternativen Kupferfolien oder anderen Konfigurationen wenden Sie sich bitte an unser Vertriebsingenieurteam—wir sind bereit, Ihre Anforderungen an Hochfrequenzleiterplatten zu unterstützen.
