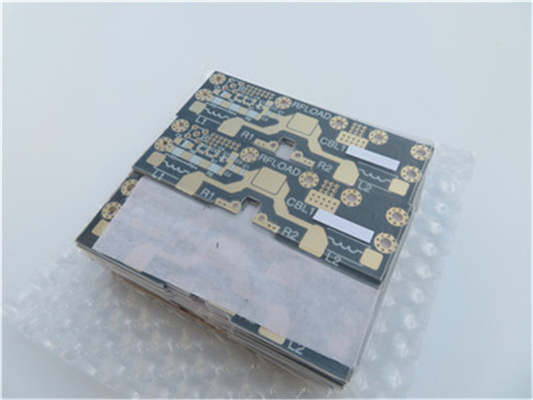

F4BTME320Hochfrequente PCB 2 Unzen Kupfer1.0mmDickeMit Immersion Gold
(PCBs sind maßgeschneiderte Produkte, das Bild und die gezeigten Parameter dienen nur zur Referenz)
Kurze Einleitung
Dies ist ein 2-schichtiges Hochfrequenz-Druckschirmbrett (PCB), das auf Wangling F4BTME320-Substraten gebaut wurde.Es unterstützt die Oberfläche Montage Komponenten auf der oberen Seite, während in diesem Entwurf keine durchlöchrigen Komponenten verwendet werden.
Die Technologie-Spezifikationen zeigen eine Mindestspurenbreite von 4 mil und einen Mindestabstand von 6 mil, was eine präzise Schaltkreisgestaltung ermöglicht.die nicht nur die Schweißfähigkeit erhöht, sondern auch eine hervorragende Korrosionsbeständigkeit bietetDarüber hinaus wird auf der Oberseite der Leiterplatte eine schwarze Lötmaske aufgetragen, die sowohl Haltbarkeit als auch eine ansprechende Ästhetik bietet und gleichzeitig die zugrunde liegende Schaltung vor Umweltfaktoren schützt.
Hier sind die Einzelheiten in der nachstehenden Tabelle.
PCB-Größe | 70 x 70 mm = 1 PCS |
TYPE des Boards | Doppelseitige PCB |
Anzahl der Schichten | 2 Schichten |
Oberflächenbefestigungskomponenten | - Ja, das ist es. |
Durch Lochkomponenten | Nein |
Layer Stackup | Kupfer ------- 70 um ((1 oz+Platte) oberste Schicht |
F4BTME320 - 1,0 mm | |
Kupfer ------- 70um ((1 oz + Platte) BOT Schicht | |
Technik | |
Mindestspuren und Raum: | 4 Mil / 6 Mil |
Mindest- und Höchstlöcher: | 0.4 mm / 1,2 mm |
Anzahl der verschiedenen Löcher: | 7 |
Anzahl der Bohrlöcher: | 92 |
Anzahl der geschliffenen Schlitze: | 2 |
Anzahl der inneren Ausschnitte: | 1 |
Impedanzkontrolle: | Nein |
Zahl des Goldfingers: | 0 |
BORT-Material | |
Epoxiglas: | F4BTME320 Dk3.2 |
Endfolie äußerlich: | 2 Unzen |
Endfolie im Inneren | N/A |
Endhöhe der PCB: | 1.1 mm ± 10% |
Beschichtung und Beschichtung | |
Oberflächenbearbeitung | Immersionsgold |
Lötmaske gilt für: | Oberste, schwarz. |
Farbe der Lötmaske: | Nein |
Typ der Lötmaske: | Nein |
Kontur/Schnitt | Routing |
Markierung | |
Seite der Komponentenlegende | Oberste |
Farbe der Komponentenlegende | Weiß |
Herstellername oder -logo: | Auf der Tafel in einem Dirigenten und mit Beinen markiert |
Durch | Durchlöchert (PTH), Mindestgröße 0,4 mm. |
BEMERKUNG der Entflammbarkeit | UL 94-V0 Genehmigung MIN. |
Dimensionstoleranz | |
Ausmaß des Umrisses: | 0.0059" |
Plattierung: | 0.0029" |
Toleranz für Bohrungen: | 0.002" |
TEST | 100% elektrischer Test vor der Lieferung |
Art der zu liefernden Kunstwerke | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
Dienstleistungsbereich | Weltweit, weltweit. |
F4BTME Hochfrequenzlaminate
F4BTME-Hochfrequenzlaminate werden nach wissenschaftlicher Vorbereitung und strenger Prozesspresse aus Glasfaserkleidung, nano-keramischer Füllung und Polytetrafluorethylenharz hergestellt.
Diese Produktserie basiert auf der F4BM-Dielektrofläche und die Materialien werden mit hochdielektrischen und verlustarmen Nanokeramiken zugesetzt, wodurch eine höhere dielektrische Konstante erzielt wird.bessere Hitzebeständigkeit, niedrigerer Wärmeausdehnungskoeffizient, höhere Isolationsfestigkeit, bessere Wärmeleitfähigkeit bei gleichzeitiger Aufrechterhaltung der Eigenschaften des geringen Verlusts.
F4BTME ist mit umgekehrt behandelter Kupferfolie (RTF) beschichtet, die einen ausgezeichneten PIM-Index, eine genauere Leitungskontrolle und einen geringeren Leiterverlust aufweist.
Datenblatt (F4BTME)
Technische Parameter des Produkts | Produktmodell und Datenblatt | |||||||||||
Produktmerkmale | Prüfbedingungen | Einheit | F4BME217 | F4BME220 | F4BME233 | F4BME245 | F4BME255 | F4BME265 | F4BME275 | F4BME294 | F4BME300 | |
Dielektrische Konstante (typisch) | 10 GHz | / | 2.17 | 2.2 | 2.33 | 2.45 | 2.55 | 2.65 | 2.75 | 2.94 | 3.0 | |
Dielektrische Konstante Toleranz | / | / | ±0.04 | ±0.04 | ±0.04 | ±0.05 | ±0.05 | ±0.05 | ±0.05 | ±0.06 | ±0.06 | |
Verlusttangent (typisch) | 10 GHz | / | 0.001 | 0.001 | 0.0011 | 0.0012 | 0.0013 | 0.0013 | 0.0015 | 0.0016 | 0.0017 | |
20 GHz | / | 0.0014 | 0.0014 | 0.0015 | 0.0017 | 0.0018 | 0.0019 | 0.0021 | 0.0023 | 0.0025 | ||
Dielektrische konstante Temperaturkoeffizient | -55°C bis 150°C | PPM/°C | - 150 Dollar. | -142 | - 130 | - 120 | -110 | - 100 | - 92 Jahre | - 85 Jahre. | -80 | |
Schälfestigkeit | 1 OZ F4BM | N/mm | > 18 | > 18 | > 18 | > 18 | > 18 | > 18 | > 18 | > 18 | > 18 | |
1 OZ F4BME | N/mm | > 16 | > 16 | > 16 | > 16 | > 16 | > 16 | > 16 | > 16 | > 16 | ||
Volumenwiderstand | Standardzustand | MΩ.cm | ≥ 6 × 10 ^ 6 | ≥ 6 × 10 ^ 6 | ≥ 6 × 10 ^ 6 | ≥ 6 × 10 ^ 6 | ≥ 6 × 10 ^ 6 | ≥ 6 × 10 ^ 6 | ≥ 6 × 10 ^ 6 | ≥ 6 × 10 ^ 6 | ≥ 6 × 10 ^ 6 | |
Oberflächenwiderstand | Standardzustand | MΩ | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | |
Elektrische Festigkeit (Z-Richtung) | 5KW,500V/s | KV/mm | > 23 | > 23 | > 23 | > 25 | > 25 | > 25 | > 28 | > 30 | > 30 | |
Ausfallspannung (XY-Richtung) | 5KW,500V/s | KV | > 30 | > 30 | > 32 | > 32 | > 34 | > 34 | > 35 | > 36 | > 36 | |
Koeffizient der thermischen Ausdehnung | XY-Richtung | -55 °C bis 288 °C | ppm/oC | 25, 34 | 25, 34 | 22, 30 | 20, 25 | 16, 21 | 14, 17 | 14, 16 | 12, 15 | 12, 15 |
Z-Richtung | -55 °C bis 288 °C | ppm/oC | 240 | 240 | 205 | 187 | 173 | 142 | 112 | 98 | 95 | |
Wärmebelastung | 260°C, 10 Sekunden, 3 Mal | Keine Delamination | Keine Delamination | Keine Delamination | Keine Delamination | Keine Delamination | Keine Delamination | Keine Delamination | Keine Delamination | Keine Delamination | ||
Absorption von Wasser | 20 ± 2 °C, 24 Stunden | % | ≤ 008 | ≤ 008 | ≤ 008 | ≤ 008 | ≤ 008 | ≤ 008 | ≤ 008 | ≤ 008 | ≤ 008 | |
Dichte | Raumtemperatur | G/cm3 | 2.17 | 2.18 | 2.20 | 2.22 | 2.25 | 2.25 | 2.28 | 2.29 | 2.29 | |
Langfristige Betriebstemperatur | Hoch-Niedrigtemperatur-Kammer | °C | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | |
Wärmeleitfähigkeit | Z-Richtung | W/(M.K) | 0.24 | 0.24 | 0.28 | 0.30 | 0.33 | 0.36 | 0.38 | 0.41 | 0.42 | |
PIM | Nur für F4BME | dBc | ≤ 159 | ≤ 159 | ≤ 159 | ≤ 159 | ≤ 159 | ≤ 159 | ≤ 159 | ≤ 159 | ≤ 159 | |
Entflammbarkeit | / | UL-94 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | |
Materialzusammensetzung | / | / | PTFE, Glasfaserstoff F4BM in Verbindung mit ED-Kupferfolie, F4BME in Verbindung mit umgekehrt behandelter (RTF) Kupferfolie. |
UnserePCB Kapazität (F4BTME)
PCB-Material: | PTFE / Glasfaserstoff / Nano-keramische Füllstoffe | ||
Bezeichnung (F4BTME) | F4BTM | DK (10 GHz) | DF (10 GHz) |
F4BTME298 | 2.98 ± 0.06 | 0.0018 | |
F4BTME300 | 3.0±0.06 | 0.0018 | |
F4BTME320 | 3.2 ± 0.06 | 0.0020 | |
F4BTME350 | 3.5 ± 0.07 | 0.0025 | |
Anzahl der Schichten: | Einseitige, doppelseitige PCB, mehrschichtige PCB, hybride PCB | ||
Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) | ||
Dielektrische Dicke (oder Gesamtdicke) | 0.25mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm | ||
PCB-Größe: | ≤ 400 mm x 500 mm | ||
Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. | ||
Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, Immersionssilber, Immersionstin, OSP, reines Gold, ENEPIG usw. |
