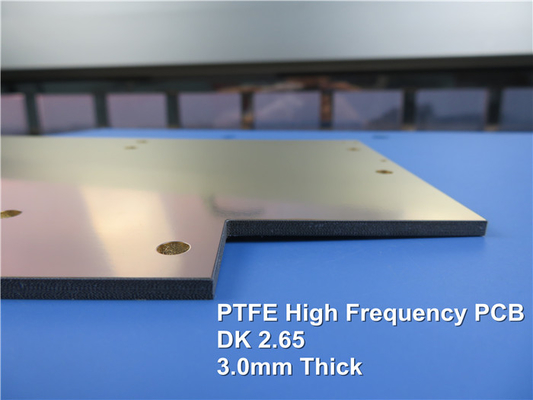

Hochfrequenz-PCB auf MetallbasisAluminiumbasierte Kupferbasierte RF-PCBImmersionsgold

(PCBs sind maßgeschneiderte Produkte, das Bild und die gezeigten Parameter dienen nur zur Referenz)

Kurze Einleitung

Metallbasiertes Substrat ist eine Kombination aus metallbasierten Hochfrequenzmaterialien. Der Zwischenteil besteht aus Hochfrequenzmaterialien wie PTFE und anderen.es ist mit Kupferfolie beschichtetAuf der anderen Seite befindet sich eine Beschichtung aus einer Kupfer- oder Aluminiumbasis, die zum Schutz oder zur Wärmeableitung dient.Die mit diesem veränderten Material hergestellte Leiterplatte (PCB) bezeichnet man als hochfrequente PCB auf Metallbasis..

Die hofrequenten Werkstoffe der Serie Wangling, nämlich F4BM, F4BME, F4BTM, F4BTME, F4BTMS, liefern uns eine Aluminium- oder Kupferbasis.

Aluminium-/Kupfersubstrate der Baureihen F4BM und F4BME

Modell	Metallbasis	Verhältnis	Wärmeleitfähigkeit	Verfügbare Dicken aus Kupfer- oder Aluminiumbasis	Toleranz für die Dicke der Metallbasis	Verfügbare Größe
F4BM217-AL	Aluminiumbasis	2.7	180 W/mK	0.48mm, 0,98mm, 1,48mm, 1,98mm, 2,98mm, 3,98mm, andere Dicken sind für die Anpassung erhältlich	+0,02 mm, -0,05 mm	460 mm x 610 mm (18"x24"), 460 mm x 305 mm (18"x12")
F4BM220-AL
F4BM233-AL
F4BM245-AL
F4BM255-AL
F4BM265-AL
F4BM275-AL
F4BM294-AL
F4BM300-AL
F4BME217-AL
Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge.
F4BME233-AL
F4BME245-AL
F4BME255-AL
F4BME265-AL
Die in Absatz 1 genannte Nummer gilt nicht für die in Absatz 1 genannte Nummer.
F4BME294-AL
F4BME300-AL
F4BM217-CU	mit einer Breite von nicht mehr als 20 mm	8.9	380 W/mK
F4BM220-CU
F4BM233-CU
F4BM245-CU
F4BM255-CU
F4BM265-CU
F4BM275-CU
F4BM294-CU
F4BM300-CU
F4BME217-CU
F4BME220-CU
F4BME233-CU
F4BME245-CU
F4BME255-CU
F4BME265-CU
F4BME275-CU
F4BME294-CU
F4BME300-CU

F4BTMund F4BTSubstrate aus Aluminium/Kupfer der Serie ME

Modell	Metallbasis	Verhältnis	Wärmeleitfähigkeit	Verfügbare Dicken aus Kupfer- oder Aluminiumbasis	Toleranz für die Dicke der Metallbasis	Verfügbare Größe
Die in Absatz 1 genannte Nummer gilt nicht.	Aluminiumbasis	2.7	180 W/mK	0.48mm, 0,98mm, 1,48mm, 1,98mm, 2,98mm, 3,98mm, andere Dicken sind für die Anpassung erhältlich	+0,02 mm, -0,05 mm	460 mm x 610 mm (18"x24"), 460 mm x 305 mm (18"x12")
F4BTM300-AL
F4BTM320-AL
F4BTM350-AL
F4BTME298-AL
F4BTME300-AL
F4BTME320-AL
F4BTME350-AL
F4BTM298-CU	mit einer Breite von nicht mehr als 20 mm	8.9	380 W/mK
F4BTM300-CU
F4BTM320-CU
F4BTM350-CU
F4BTME298-CU
F4BTME300-CU
F4BTME320-CU
F4BTME350-CU

F4BAluminium-/Kupfersubstrate der TMS-Serie

Modell	Metallbasis	Verhältnis	Wärmeleitfähigkeit	Verfügbare Dicken aus Kupfer- oder Aluminiumbasis	Toleranz für die Dicke der Metallbasis	Verfügbare Größe
F4BTMS220-AL	Aluminiumbasis	2.7	180 W/mK	0.48mm, 0,98mm, 1,48mm, 1,98mm, 2,98mm, 3,98mm, andere Dicken sind für die Anpassung erhältlich	+0,02 mm, -0,05 mm	460 mm x 610 mm (18"x24"), 460 mm x 305 mm (18"x12")
F4BTMS233-AL
F4BTMS255-AL
F4BTMS265-AL
F4BTMS294-AL
F4BTMS300-AL
F4BTMS350-AL
F4BTMS430-AL
F4BTMS450-AL
F4BTMS615-AL
F4BTMS1000-AL
F4BTMS220-CU	mit einer Breite von nicht mehr als 20 mm	8.9	380 W/mK
F4BTMS233-CU
F4BTMS255-CU
F4BTMS265-CU
F4BTMS294-CU
F4BTMS300-CU
F4BTMS350-CU
F4BTMS430-CU
F4BTMS450-CU
F4BTMS615-CU
F4BTMS1000-CU

Wir haben die PCB-Kapazität (F4B **-AL, F4B **-CU)

PCB-Material:	PTFE, ultradünne und ultrafeine Glasfasern, Keramik.
F4B Aluminium- / Kupferbasis	F4B	DK (10 GHz)	DF (10 GHz)
	F4BM**-AL	2.17 bis 3.00	0.001 - 0.0018
	F4BME**-AL	2.17 bis 3.00	0.001 - 0.0018
	F4BTM**-AL	2.98 bis 3.50	0.0018 - 0.0025
	F4BTME**-AL	2.98 bis 3.50	0.0018 - 0.0025
	F4BTMS**-AL	2.94 -10.2	0.0009-0.0022
	F4BM**-CU	2.17 bis 3.00	0.001 - 0.0018
	F4BME**-CU	2.17 bis 3.00	0.001 - 0.0018
	F4BTM**-CU	2.98 bis 3.50	0.0018 - 0.0025
	F4BTME**-CU	2.98 bis 3.50	0.0018 - 0.0025
	F4BTMS**-CU	2.94 -10.2	0.0009-0.0022
Anzahl der Schichten:	Einseitig / Einlagig
Kupfergewicht:	1 Unz (35 μm), 2 Unz (70 μm)
Dielektrische Dicke	0.09mm (3,5mil), 0,127mm (5mil), 0,254mm ((10mil),0.508mm ((20mil), 0.635mm ((25mil), 0.762mm ((30mil), 0.787mm ((31mil), 1.016mm ((40mil), 1.27mm ((50mil), 1.5mm ((59mil), 1.524mm ((60mil), 1.575mm ((62mil), 2.03mm ((80mil), 2.54mm ((100mil), 3.175mm ((125mil), 4.6 mm (ca. 160 mm), 5,08 mm ((200mil), 6,35 mm ((250mil)
PCB-Größe:	≤ 400 mm x 500 mm
Lötmaske:	Grün, Schwarz, Blau, Gelb, Rot usw.
Oberflächenveredelung:	Bares Kupfer, HASL, ENIG, Immersionssilber, Immersionstin, OSP, reines Gold, ENEPIG usw.
