| MOQ: | 1 |
| Preis: | USD 2.99-9.99 PER PIECE |
| Standardverpackung: | Vakuum |
| Lieferfrist: | 10 WERKTAGE |
| Zahlungsmethode: | T/T, Western Union |
| Lieferkapazität: | 45000 Stücke pro Monat |
TF Hochfrequenz-PCB
Diese Serie von Laminaten besteht aus einem Mikrowellen- und temperaturbeständigen Polytetrafluorethylen (PTFE) -Harzmaterial und Keramik.Die dielektrische Konstante wird durch Anpassung des Verhältnisses zwischen Keramik und PTFE-Harz genau eingestelltEs verfügt über spezielle Produktionsverfahren und weist eine hervorragende dielektrische Leistung und hohe Zuverlässigkeit auf.TF-1 bezieht sich auf das Material mit Kupferbeschichtung auf einer Seite, und TF-2 bezieht sich auf das Material mit Kupferbeschichtung auf beiden Seiten.
| Technischer Produktparameter | Produktmodelle und Datenblatt | ||||||||||||
| Produktmerkmale | Prüfbedingungen | Einheit | TF-1 TF-2 | ||||||||||
| Dielektrische Konstante | Bei einer dielektrischen Konstante von ≤ 11 beträgt die Prüfbedingung 10 GHz. Wenn die dielektrische Konstante > 11 beträgt, beträgt die Prüfbedingung 5 GHz. |
/ | 3.0±0.06 | 40,4 ± 0.09 | |||||||||
| 6.0±0.12 | 6.15 ± 0.12 | ||||||||||||
| 9.2 ± 0.18 | 90,6 ± 0.19 | ||||||||||||
| 10.2 ± 0.2 | 16.0±0.4 | ||||||||||||
| Die dielektrische Konstante kann im Bereich von 3,0 ̊16 angepasst werden | |||||||||||||
| Toleranz der dielektrischen Konstante | Dielektrische Konstante 3,0110 | / | ± 2% | ||||||||||
| Dielektrische Konstante 11,1 ̇ 16.0 | / | ± 2,5% | |||||||||||
| Verlusttangent | Dielektrische Konstante 3,0 ̊9.5 | 10 GHz | / | 0.0010 | |||||||||
| Dielektrische Konstante 9,6 ‰ 11.0 | 10 GHz | / | 0.0012 | ||||||||||
| Dielektrische Konstante 11,1 ̇ 16.0 | 5 GHz | / | 0.0014 | ||||||||||
| Dielektrische konstante Temperaturkoeffizient | Dielektrische Konstante 3,0·4.5 | -55 °C bis 150 °C | PPM/°C | - 60 | |||||||||
| Dielektrische Konstante 6,0 ̊6.5 | -55 °C bis 150 °C | PPM/°C | - 210 | ||||||||||
| Dielektrische Konstante 9,0 ‰ 11.0 | -55 °C bis 150 °C | PPM/°C | - 260 | ||||||||||
| Dielektrische Konstante 12,0 ‰ 16.0 | -55 °C bis 150 °C | PPM/°C | -205 | ||||||||||
| Schälfestigkeit | 1 OZ Normalzustand | N/mm | > 06 | ||||||||||
| 1 OZ nach Prüfung der Luftfeuchtigkeit | N/mm | > 04 | |||||||||||
| Volumenwiderstand | Normalzustand 500 V | MΩ.cm | > 1 × 10^9 | ||||||||||
| Oberflächenwiderstand | Normalzustand 500 V | MΩ | > 1 × 10 ^ 7 | ||||||||||
| Koeffizient der thermischen Ausdehnung (XY Z) |
Dielektrische Konstante 3,00 ̊6.15 | -55 °C bis 150 °C | PPM/°C | 60,60,80 | |||||||||
| Dielektrische Konstante 6,16 ∙ 11.0 | -55 °C bis 150 °C | PPM/°C | 50,50,65 | ||||||||||
| Dielektrische Konstante 11,1 ̇ 16.0 | -55 °C bis 150 °C | PPM/°C | 40,40,55 | ||||||||||
| Absorption von Wasser | 20 ± 2 °C, 24 Stunden | % | ≤ 005 | ||||||||||
| Langfristige Betriebstemperatur | Hoch-Niedrigtemperatur-Kammer | °C | -80°C bis 200°C | ||||||||||
| Materialzusammensetzung | Polytetrafluorethylen (PTFE), Keramik, gepaart mit ED Kupferfolie. | ||||||||||||
| Die Daten zur Dichte und Wärmeleitfähigkeit für Materialien mit unterschiedlichen Dielektrikkonstanten sind wie folgt: | |||||||||||||
| Produktmerkmale | Einheit | Dielektrische Konstante | |||||||||||
| 3.0 | 4.4 | 6.0 | 6.15 | 9.2 | 9.6 | 10.2 | 16.0 | ||||||
| Dichte | G/cm3 | 2.41 | 2.58 | 2.78 | 2.79 | 3.0 | 3.02 | 3.07 | 3.27 | ||||
| Wärmeleitfähigkeit | W/(M.K) | 0.30 | 0.32 | 0.45 | 0.46 | 0.66 | 0.68 | 0.7 | 0.75 | ||||
| PCB-Kapazität (TF-Serie) | |||
| PCB-Material: | Polyphenylether, aus Keramik | ||
| Bezeichnung (TF-Serie) | Benennung | DK | DF |
| TF300 | 3.0±0.06 | 0.0010 | |
| TF440 | 40,4 ± 0.09 | 0.0010 | |
| TF600 | 6.0±0.12 | 0.0010 | |
| TF615 | 6.15 ± 0.12 | 0.0010 | |
| TF920 | 9.2 ± 0.18 | 0.0010 | |
| TF960 | 90,6 ± 0.19 | 0.0012 | |
| TF1020 | 10.2 ± 0.2 | 0.0012 | |
| TF1600 | 16.0±0.4 | 0.0014 | |
| Anzahl der Schichten: | Einseitige, doppelseitige PCB | ||
| Kupfergewicht: | 1 Unz (35 μm), 2 Unz (70 μm) | ||
| Dielektrische Dicke (dielektrische Dicke oder Gesamtdicke) | 0.635mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 2.5mm | ||
| PCB-Größe: | ≤ 240 mm X 240 mm | ||
| Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. | ||
| Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, Immersionssilber, Immersionstin, OSP, reines Gold, ENEPIG usw. | ||

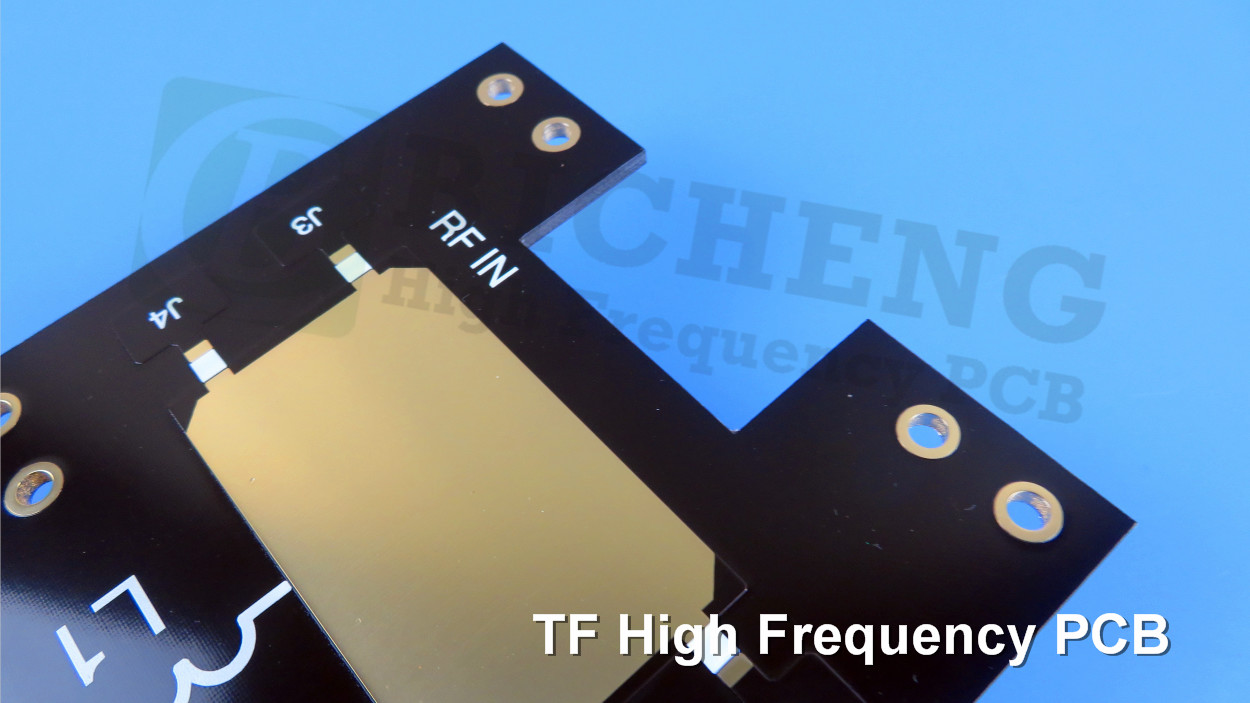

Auf dem Bildschirm wird ein doppelseitiges 2,0mm TP-Hochfrequenz-PCB mit einer schwarzen Lötmaske und Eintauchergold auf den Pads angezeigt.TF-Hochfrequenz-PCBs werden in Anwendungen von Mikrowellen- und Millimeterwellen-Leiterplatten verwendet, wie z. B. Millimeterwellen-Radarsensoren, Antennen, Transceiver, Modulatoren, Multiplexer sowie Stromversorgungs- und automatische Steuerungsgeräte.
