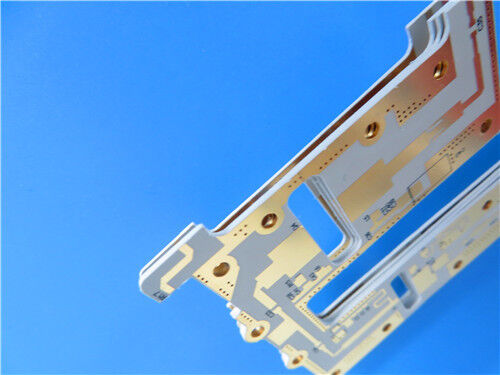

Rogers CLTE-MW Hochfrequenz-Laminat mit 0,102 mm Materialkerndicke Doppelseitige CLTE-MW-PCB mit reinem Goldbeschichtung für 5G und andere Millimeterwellenanwendungen

Produkt-Beschreibung

Da 5G- und Millimeterwellen-Systeme zu höheren Frequenzen drängen, wird der Abstand zwischen Signal und Boden zu einem kritischen Konstruktionsparameter, der häufig eine dielektrische Dicke von nur wenigen Millimetern erfordert.DieCLTE-MW-LaminatvonRogers Corporationist speziell für diese dickheitsbeschränkten Anwendungen entwickelt und bietet ein leistungsfähiges, kostengünstiges Material in sieben Dickenvarianten von 3 bis 10 mil.

CLTE-MW-Laminate sind mit Streuglas verstärkt, das zusammen mit einer hohen Fülllast dazu beiträgt, die Auswirkungen von Hochfrequenzglasweben auf die elektromagnetische Wellenverbreitung zu minimieren.Diese einzigartige Konstruktion stellt sicher, dass für 5G und andere Millimeterwellenanwendungen ein idealer Signal-Boden-Ausstand besteht, bei gleichzeitiger Aufrechterhaltung geringer Verluste und ausgezeichneter Plattierung durchlöchender Zuverlässigkeit.

Schlüsselmerkmale auf einen Blick (CLTE-MW):

Übersicht der CLTE-Serie

Die größere CLTETM-Laminatfamilie hat eine ausgezeichnete Dimensionsstabilität und eine geringe planare CTE nachgewiesen.eine gleichbleibende Leistung für eingebettete Widerstände bietet, die zu den niedrigsten verfügbaren Varianzen für PTFE-Laminate gehört. CLTE-Laminate haben eine lange Geschichte der Verwendung mit Resistorfolie und sind mit einer ganzen Reihe von Verkleidungsarten erhältlich, einschließlich elektrodepositiertem, umgekehrtem Kupfer, gewalzter Kupferfolie und mehr.

Schlüsselmerkmale auf einen Blick (CLTE):

Die CLTE-Serie bietet eine niedrige Z-Achsen-CTE von 20 ppm/°C für eine hohe Durchlöchersicherheit, eine dielektrische Konstante bei Temperaturänderungen,und reduzierte Spannungsanbindung an keramische WirkstoffeEs ist mit schwerem Metall (Aluminium, Messing und Kupfer) ausgestattet und kann zuverlässig mit eingebetteten Widerstandsnetzen konstruiert werden.

Anwendungen

CLTE-MW und die CLTE-Serie sind für anspruchsvolle Hochfrequenzanwendungen konzipiert, wobei typische Anwendungen Folgendes umfassen:

1. - Handelskommunikation und Avionik
2. - Militärische/Luftfahrt-Anwendungen
3. - Mikrowellen-Zufuhrnetze
4. -Phasenempfindliche elektronische Strukturen
5. - Satellitenkommunikationssysteme
6. - Passive Komponenten (Kopplungen, Filter und Ballons)

PCB-Anpassung auf CLTE-MW

Als spezialisierter Hersteller von Hochfrequenz-Leiterplatten bieten wir umfassende Fertigungsleistungen mit Rogers CLTE-MW und anderen fortschrittlichen Materialien an.Die folgende Spezifikation beschreibt eine repräsentative zweischichtige ultradünne Implementierung::

PCB-Konstruktionsdetails:

Sieben Dickenoptionen für die Designflexibilität:

CLTE-MW ist in sieben Dickenvarianten von 3 bis 10 Millimeter erhältlich, wodurch für 5G und andere Millimeterwellenanwendungen ein idealer Signal-Boden-Ausstand gewährleistet ist.Diese Flexibilität ermöglicht es den Konstrukteuren, die Impedanz und die Ausbreitungsmerkmale der Übertragungsleitung zu optimieren, ohne die elektrische Leistung zu beeinträchtigen.

Verstärkung aus Glas:
Die Verstärkung des Verbreitungsglases in Kombination mit einer hohen Fülllast hilft, die Auswirkungen von Hochfrequenzglasweben auf die elektromagnetische Wellenverbreitung zu minimieren.die in Hochgeschwindigkeits- und Hochfrequenzkreisen besonders wichtig ist.

Tangent mit niedrigem Verlust:
Eine Verlusttangente von 0,0015 bei 10 GHz ermöglicht Verlustkonzepte für Millimeterwellenanwendungen, die eine effiziente Signalübertragung in 5G- und Satellitenkommunikationssystemen unterstützen.

Ausgezeichnete Durchlöchersicherheit:
Die niedrige Z-Achse CTE von 30 ppm/°C sorgt für eine ausgezeichnete Durchlöcherzuverlässigkeit, auch bei den ultradünnen Konstruktionen, die durch CLTE-MW ermöglicht werden.

Gute Wärmeablösung:
Mit einer Wärmeleitfähigkeit von 0,42 W/(m·K) bietet CLTE-MW eine gute Wärmeableitung in aggressiven Konstruktionen und unterstützt einen zuverlässigen Betrieb in thermisch anspruchsvollen Umgebungen.

Ultra-dünne Konstruktionsfähigkeit:
Die hier gezeigte 0,2-mm-Dicke (0.102 mm Kern + 2 × 35 μm Kupfer) zeigt die Eignung des Materials für Anwendungen mit starken Dickenbeschränkungen aufgrund physikalischer oder elektrischer EinschränkungenDies macht CLTE-MW ideal für kompakte, leichte HF-Systeme.

Oberflächenveredelung aus reinem Gold:
Die Oberfläche mit reinem Gold bietet eine hervorragende Leitfähigkeit, Korrosionsbeständigkeit und Drahtverbindungsfähigkeit, die für hochzuverlässige HF- und Mikrowellenkreise unerlässlich sind.

Qualität und Verfügbarkeit

Alle Platten werden in Übereinstimmung mit den IPC-Klasse-2-Qualitätsstandards hergestellt, um eine robuste Zuverlässigkeit für kommerzielle, industrielle und verteidigungsbezogene Anwendungen zu gewährleisten.Vor dem Versand werden 100% elektrische Prüfungen durchgeführt, um die Funktionsintegrität zu gewährleisten..

Unsere Produktionskapazität erstreckt sich auf die weltweite Verfügbarkeit, mit flexiblen Versand- und Logistikunterstützung für Prototypen und Volumenanforderungen.Wir bieten eine schnelle Lieferung und wettbewerbsfähige Preise bei gleichzeitiger strenger Prozesskontrolle..

Für Anfragen über kundenspezifische Stapelungen, alternative Dicken innerhalb derCLTE-MW-Bereich (3 bis 10 mil), Konfigurationen der CLTE-Serie, Schwermetallunterlage (Aluminium, Messing, Kupfer), eingebettete Widerstandsnetzwerke oder andere Anforderungen, wenden Sie sich bitte an unser Vertriebsteam.
