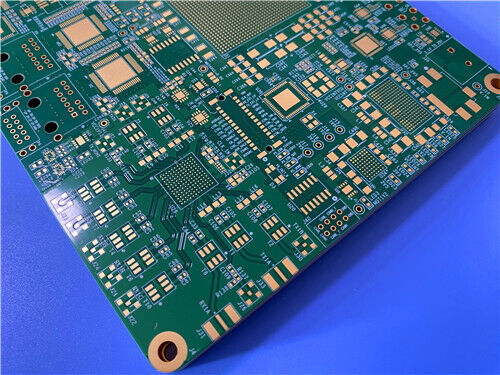

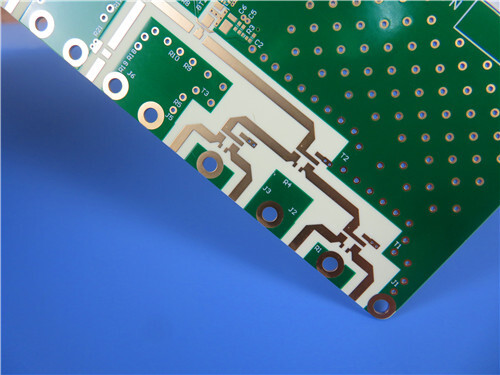

RO4350B + RO3010 Hybrid-Leiterplatte Was macht diese 12-lagige Hochfrequenzplatine ideal für HF- und Radaranwendungen?

Produkt-Beschreibung

Was ist diese Hybrid-Leiterplatte?

Es handelt sich um eine 12-lagige Hochfrequenz-Leiterplatte, die zwei komplementäre Rogers-Materialien kombiniert: RO4350B (kohlenwasserstoffkeramisch, Dk 3,48) und RO3010 (keramikgefülltes PTFE, Dk 10,2). Dieser hybride Ansatz ermöglicht es Designern, verschiedene Lagen für unterschiedliche Funktionen zu optimieren – RO3010 übernimmt die Antennenlagen mit hoher Dielektrizitätskonstante, während RO4350B verlustarme RF-Lagen mit Standard-FR-4-Verarbeitbarkeit bietet.





Was macht sie einzigartig?

Die Platine verwendet eine nickelfreie EPIG-Oberflächenveredelung (Palladium/Immersion Gold) anstelle des Standard-ENIG. Dies eliminiert die ferromagnetischen Eigenschaften der Nickelschicht und reduziert den Einfügedämpfungsverlust oberhalb von 24 GHz – entscheidend für 77-GHz-Radarsysteme für Fahrzeuge und Satellitenkommunikation.





Wichtige Erkenntnisse

Für Designer	Für Einkäufer
✅ RO3010 (Dk 10,2) – Hohe Dk für kompakte Antennenlagen	✅ FR-4-kompatible Verarbeitung – RO4350B verwendet Standard-Workflows
✅ RO4350B (Dk 3,48) – Verlustarme RF-Lagen, UL94 V-0-zertifiziert	✅ Geringere Kosten – Hybridansatz spart im Vergleich zu reinen RO3010-Stacks
✅ Nickelfreies EPIG – 0,18 dB/Zoll geringerer Verlust als ENIG oberhalb von 24 GHz	✅ RO4450F Prepreg – CTE-angepasst für zuverlässige Laminierung
✅ Vergrabene Durchkontaktierungen – 7 Gruppen (1-2, 2-5, 2-6, 2-8, 1-9, 10-12, 3-12)	✅ V-0-zertifiziert – RO4350B und RO4450F sind UL94 V-0
✅ CTE-angepasst an Kupfer – 10-17 ppm/°C, ausgezeichnete Dimensionsstabilität	✅ Weltweite Verfügbarkeit – Rogers-Materialien sind global bezogen
✅ 3,14 mm Dicke – Robuste Konstruktion mit hoher Lagenzahl	✅ Bleifreikompatibel – Unterstützt 260°C Reflow





1. Warum ein Hybrid-Stackup?

Wenn eine Leiterplatte auf unterschiedlichen Materialien anstelle eines einzigen Materials aufgebaut ist, nennt man sie eine Hybrid-Leiterplatte. Dieser Ansatz ermöglicht es Designern, elektrische Funktionen nach Materialeigenschaften zu partitionieren, anstatt ein einzelnes Material alles machen zu lassen.





In diesem Design:



RO3010 übernimmt die Antennenlagen mit hoher Dk (Dk 10,2) – Die hohe Dielektrizitätskonstante ermöglicht kompakte Patch-Antennen-Arrays und kleinere Leiterplatten-Footprints.



RO4350B bildet die mittleren RF-Lagen (Dk 3,48) – Es bietet verlustarme Leistung mit Standard-FR-4-Verarbeitbarkeit.



RO4450F Prepreg verbindet alles – Dieses dual-kompatible Harzsystem gewährleistet eine zuverlässige Laminierung zwischen dem PTFE-basierten RO3010 und dem kohlenwasserstoffbasierten RO4350B.

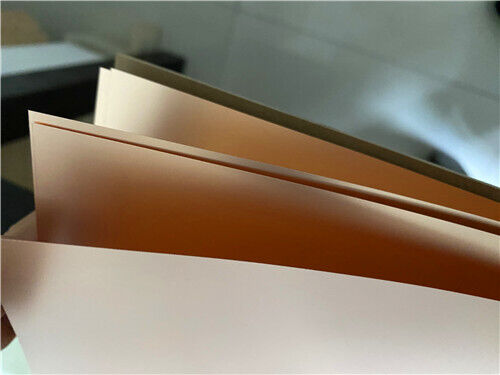

2. Materialübersicht

RO4350B – Das Arbeitspferd der RO4000-Serie

RO4350B ist ein kohlenwasserstoffkeramisches Laminat, das für überlegene Hochfrequenzleistung bei kostengünstiger Schaltungsfertigung entwickelt wurde. Es kann mit Standard-FR-4-Prozessen gefertigt werden – im Gegensatz zu PTFE-Materialien, die eine Natriumätzbehandlung erfordern.



Eigenschaft	Wert
Dielektrizitätskonstante (Prozess)	3,48 ± 0,05 bei 10 GHz
Design Dk	3,66 (8-40 GHz)
Verlustfaktor	0,0037 bei 10 GHz
TCDk	+50 ppm/°C
CTE X/Y	10/12 ppm/°C
CTE Z	32 ppm/°C
Tg	>280°C
Td	390°C
UL-Entflammbarkeit	V-0
Wärmeleitfähigkeit	0,69 W/m·K
Feuchtigkeitsaufnahme	0,06%





RO4350B ist das bevorzugte Material für kostensensitive RF-Designs, die dennoch kontrollierte Impedanz und geringe Einfügedämpfung erfordern. Es ist UL94 V-0-zertifiziert und vollständig mit bleifreier Verarbeitung kompatibel.





RO3010 – Hoch-Dk PTFE-Keramikmaterial

RO3010 ist ein keramikgefülltes PTFE-Komposit mit einer hohen Dielektrizitätskonstante von 10,2. Es ist für Anwendungen konzipiert, die kompakte Leiterplatten-Footprints erfordern.



Eigenschaft	Wert
Dielektrizitätskonstante (Prozess)	10,2 ± 0,30 bei 10 GHz
Design Dk	11,20 (8-40 GHz)
Verlustfaktor	0,0022 bei 10 GHz
TCDk	-395 ppm/°C
CTE X/Y	13/11 ppm/°C
CTE Z	16 ppm/°C
Td	500°C
UL-Entflammbarkeit	V-0
Wärmeleitfähigkeit	0,95 W/m·K
Feuchtigkeitsaufnahme	0,05%







Die hohe Dk von RO3010 ermöglicht deutlich kleinere Leiterplatten-Footprints – nützlich für kompakte Koppler, Filter und Phased-Array-Speisenetzwerke, bei denen der Platz auf der Platine knapp ist. Es ist kein Allzweckmaterial, sondern das richtige Werkzeug für miniaturisierungsgetriebene Designs.





RO4450F Prepreg

RO4450F ist ein halogenfreies Hoch-Tg-Prepreg, das in Mehrlagenkonstruktionen verwendet wird, um Rogers-Kerne miteinander zu verbinden oder Rogers-Lagen mit FR-4 in Hybrid-Stackups zu verbinden. Es ist UL94 V-0-zertifiziert und gewährleistet eine zuverlässige Laminierung zwischen verschiedenen Materialfamilien.





3. Vollständige PCB-Spezifikationen

Spezifikation	Detail
Platinentyp	12-lagige Hybrid-RF/Mikrowellen-Leiterplatte
Basismaterialien	RO4350B (oben/unten) + RO3010 (Zwischenlagen) + RO4450F Prepreg
Fertige Plattendicke	3,14 mm
Platinenabmessungen	107 × 91,5 mm (2 Stück)
Fertigkupfer (Außen)	1 oz (35 µm)
Fertigkupfer (Innen)	0,5 oz (18 µm)
Oberflächenveredelung	EPIG (Nickelfreies Elektrolumineszentes Palladium/Immersion Gold)
Oberer Lötstopplack	Grün
Unterer Lötstopplack	Grün
Obere Siebdruck	Weiß
Untere Siebdruck	Weiß
Vergrabene Durchkontaktierungen	1-2, 2-5, 2-6, 2-8, 1-9, 10-12, 3-12
IPC-Klassifizierung	Klasse 2
Artwork-Format	Gerber RS-274-X
Prüfung	100% elektrische Prüfung (vor Versand)







Vorteile der Hybridkonstruktion

Die Kombination von RO3010 und RO4350B wird durch das dual-kompatible Harzsystem von RO4450F ermöglicht. Die CTE von RO3010 (13/11 ppm/°C) und RO4350B (10/12 ppm/°C) sind eng an Standard-Kupferfolie angepasst, was eine Dimensionsschrumpfung nach dem Ätzen von unter 0,35 mm/m ergibt. Im Gegensatz zu reinen PTFE RO3000-Mehrlagenplatten verwenden die RO4350B-Zwischenlagen Standard-FR-4-Workflows ohne Natriumätzbehandlung der Durchkontaktierungen, was die Herstellungszykluszeit um 30 % verkürzt und die Gesamtkosten um 22 % im Vergleich zu reinen RO3010-12-Lagen-Stacks senkt.





Vorteile der nickelfreien EPIG-Veredelung

Die herkömmliche ENIG-Veredelung enthält eine elektrolumineszente Nickelschicht mit ferromagnetischen Eigenschaften, die oberhalb von 24 GHz erhebliche Einfügedämpfungsverluste verursachen. Die nickelfreie EPIG-Veredelung dieses Produkts lagert eine dünne Palladiumbarriere direkt auf Kupfer ab und eliminiert nickelbedingte HF-Dämpfung. Vergleichende Tests bei 10–40 GHz zeigen 0,18 dB/Zoll geringere Einfügedämpfung im Vergleich zu Standard-ENIG. Dies ist entscheidend für 77-GHz-Radarsysteme für Fahrzeuge und Satellitenkommunikation.



Der dünne Palladium-Gold-Aufbau minimiert auch den Aufbau der Leitungsgeometrie und unterstützt enge Leiterbahn/Zwischenraum-HDI-Vergrabene-Durchkontaktierungs-Leitungen ohne Risiko von Kurzschlüssen.



Blind Via HDI Design

Sieben Gruppen von versetzten vergrabenen Durchkontaktierungen eliminieren lange Durchkontaktierungsstubs, die parasitäre Kapazitäten und Induktivitäten in Millimeterwellenbändern erzeugen. Mehrstufiges Blind-Via-Stacking trennt die Verbindungen der oberen Antennenlage von den inneren Strom-/Masseübergängen und reduziert die HF-Signalweglänge um 40 % im Vergleich zu herkömmlichen 12-lagigen Platinen mit durchgehenden Durchkontaktierungen.





Elektrische und thermische Stabilität

RO3010 weist einen Dk-Temperaturkoeffizienten von -395 ppm/°C auf, während RO4350B eine Dk-Drift von +50 ppm/°C von -50 °C bis 150 °C liefert; die Temperaturantwort des Verbunddielektrikums des Hybrid-Stackups gleicht die Drift der Antennenresonanzfrequenz und die Stabilität der Breitband-Übertragungsleitungsimpedanz über den Betriebsbereich von Automobilqualität (-40 °C bis 125 °C) aus. Die Wärmeleitfähigkeit von RO3010 (0,95 W/m·K) sorgt für eine überlegene Wärmeableitung für Antennenpatches mit hoher Verstärkung, während die Wärmeleitfähigkeit von RO4350B (0,69 W/m·K) die Wärme von Leistungsverstärkern über innere Masseflächen verteilt.





Anwendungsbereiche

• 5G-Basisstationsverstärker
• Satellitenkommunikation
• Millimeterwellengeräte
• Phased-Array-Speisenetzwerke
• GPS/GNSS-Antennen





F1: Warum einen Hybrid-Stackup anstelle eines einzelnen Materials verwenden?

Ein Hybrid-Stackup partitioniert elektrische Funktionen nach Materialeigenschaften. Die hohe Dk (10,2) von RO3010 wird für kompakte Antennenlagen und miniaturisierte Speisenetzwerke verwendet. RO4350B (3,48) bietet verlustarme RF-Lagen mit FR-4-Verarbeitbarkeit und reduziert die Kosten. RO4450F Prepreg verbindet sie zuverlässig. Der Ansatz spart etwa 22 % Kosten im Vergleich zu einer reinen RO3010 12-Lagen-Platine.





F2: Was ist eine nickelfreie EPIG-Veredelung und warum ist sie wichtig?

EPIG (Elektrolumineszentes Palladium/Immersion Gold) ersetzt die Nickelschicht in Standard-ENIG durch eine dünne Palladiumbarriere. Nickel ist ferromagnetisch und verursacht Einfügedämpfungsverluste oberhalb von 24 GHz. Die nickelfreie Veredelung liefert 0,18 dB/Zoll geringere Verluste als ENIG bei 10–40 GHz und behält gleichzeitig die Zuverlässigkeit der Lötverbindungen und die Fähigkeit zur Golddrahtbondung bei.





F3: Sind RO4350B und RO3010 UL94 V-0-zertifiziert?

Ja. RO4350B ist UL94 V-0-zertifiziert. RO3010 ist ebenfalls V-0-zertifiziert. Beachten Sie, dass RO4003C nicht UL94 V-0-zertifiziert ist – wenn V-0 eine Anforderung ist, ist RO4350B die richtige Wahl.





F4: Wie werden RO4350B und RO3010 miteinander verbunden?

Sie werden mit RO4450F Prepreg verbunden, einem halogenfreien Hoch-Tg-Bonding-Material mit dual-kompatiblem Harz. RO4450F ist speziell für Mehrlagenkonstruktionen konzipiert, um Rogers-Kerne miteinander zu verbinden oder Rogers-Lagen mit FR-4 zu verbinden. Es ist UL94 V-0-zertifiziert und gewährleistet eine CTE-angepasste Laminierung ohne thermische Zuverlässigkeitsprobleme.





F5: Wofür werden vergrabene Durchkontaktierungen in diesem Design verwendet?

Sieben Gruppen von versetzten vergrabenen Durchkontaktierungen (1-2, 2-5, 2-6, 2-8, 1-9, 10-12, 3-12) eliminieren lange Durchkontaktierungsstubs, die parasitäre Kapazitäten und Induktivitäten in Millimeterwellenbändern erzeugen. Sie reduzieren die HF-Signalweglänge um 40 % im Vergleich zu herkömmlichen 12-lagigen Platinen mit durchgehenden Durchkontaktierungen, was die Sperrbanddämpfung von Filtern und die Strahlungseffizienz von Antennen verbessert.





Bereit zum Start?

Diese 12-lagige RO4350B+RO3010 Hybrid-Leiterplatte kann mit nickelfreier EPIG-Veredelung und vergrabenen Durchkontaktierungsstrukturen gefertigt werden.





Kontaktieren Sie uns noch heute für:

Unterstützung beim Design von Hybrid-Stackups

Anleitung zur Materialauswahl (RO4350B, RO3010, RO4450F)

Impedanzberechnung und Designunterstützung

PCB-Angebot und DFM-Überprüfung

Technischer Support für Ihre spezifische Anwendung
