F4BM265 PTFE-Laminat und mehrschichtige Leiterplatten

Produkt-Beschreibung

F4BM265 PTFE-Laminat und kundenspezifische Vielschicht-PCB

Schnelle Antwort

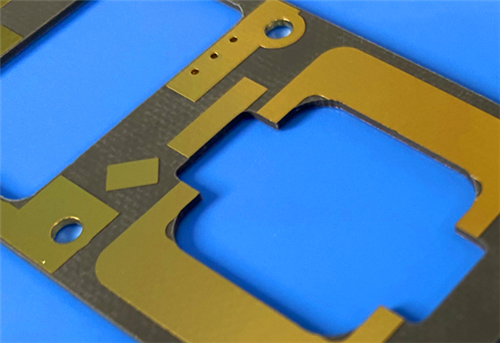

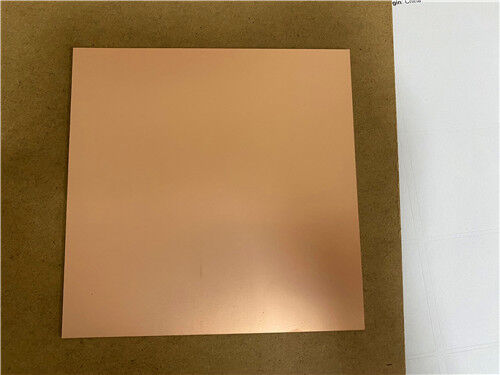

Was ist F4BM265?

Es handelt sich um ein kupferbeschichtetes Laminat aus hochleistungsfähigem PTFE- (Polytetrafluorethylen) Glasgewebe mit einer Dielektrikkonstante (Dk) von 2,65 und einem ultra-niedrigen Verdünnungsfaktor (Df) von 0,0013 @ 10 GHz.Hergestellt von Taizhou Wangling Isoliermaterialfabrik, dient als kostengünstiger Ersatz für importierte PTFE-Substrate in HF- und Mikrowellenanwendungen.

Welche PCBs kann man damit bauen?

Wir bieten eine komplette Vierschicht-Mehrschicht-PCB-Lösung auf Basis von F4BM265 mit einer Gesamtdicke von 4,14 mm, 35 μm fertigem Kupfer, ENIG-Oberflächenbeschichtung, blauer Lötmaske, Blind-Vias, Impedanzkontrolle,und IPC-Klasse 3 Zuverlässigkeit ideal für Phasen-Array-Radar, Satellitenkommunikation und Hochleistungs-HF-Systeme.

Wichtige Erkenntnisse

1Übersicht über die Materialien

Die F4BM265 ist Teil der größeren F4BM-Serie von PTFE-Glasfaserlaminaten, die durch eine wissenschaftliche Formulierung aus gewebtem Glasfaser, PTFE-Harz,und PTFE-Folien unter einem strengen DruckgussverfahrenIm Vergleich zur Standardserie F4B bietet die F4BM-Serie:

Weiterer DK-Bereich (2.17 ~ 3.0, anpassbar)

Niedrigerer dielektrischer Verlust über Mikrowellenfrequenzen

Höhere Isolationsfestigkeit

Verbesserte Dimensionsstabilität durch präzise Steuerung des Verhältnisses von PTFE zu Glas

Überlegene Temperaturstabilität (TCDk: -100 ppm/°C)

2. F4BM vs. F4BME ️ Welche Kupferfolie benötigen Sie?

Bottom Line: Wählen Sie F4BM für kostengünstige Allzweck-HF-Designs. Wählen Sie F4BME, wenn PIM-Leistung, Präzisions-Etzung und minimale Leiterverluste kritisch sind.

3. F4BM265 Technisches Datenblatt

4. Verfügbare Konfigurationen

Optionen für Kupferfolie

Größen der Platten

5. Anwendungsbereiche

- Luft- und Raumfahrtausrüstung, Raumfahrtausrüstung und Kabinausrüstung

- Mikrowelle, HF.

- Radar, Militärradar.

- Futternetze

- Phasenempfindliche Antennen, Phasen-Antennen

- Satellitenkommunikation und mehr.

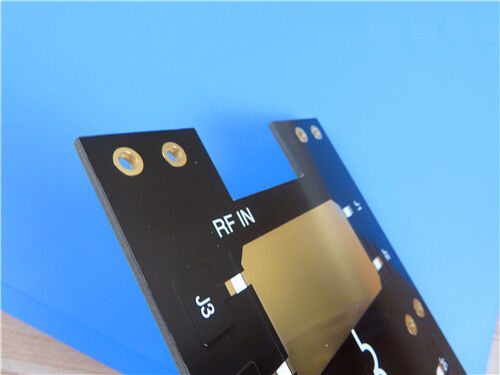

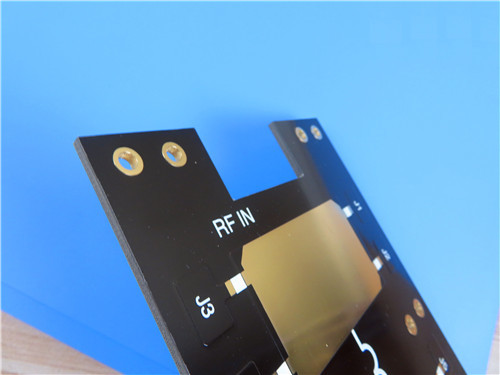

6. Maßgeschneiderte Mehrschicht-PCB

Basierend auf F4BM265 bieten wir eine komplette 4-Schicht-PCB-Lösung mit folgenden Spezifikationen an:

Konfiguration der Stack-Up

Spezifikationen für das Board

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen F4BM und F4BME?

A: Beide verwenden denselben PTFE/Glas-Dielectric, unterscheiden sich jedoch in der Kupferfolie.mit einer überlegenen PIM-Leistung (≤ -159 dBc)Für Basisstationen, Satelliten oder andere PIM-empfindliche Systeme wählen Sie F4BME.

F2: Kann ich die dielektrische Konstante des F4BM-Materials anpassen?

A: Ja. Die F4BM-Serie unterstützt DK-Werte von 2,17 bis 3.0Höhere DK-Werte werden durch eine Erhöhung des Glasgewebeverhältnisses erreicht, was auch die Dimensionsstabilität verbessert und die CTE senkt, obwohl Df leicht steigen kann.

F3: Was bedeutet bei der Bestellung "Gesamtdicke" vs. "dilektrische Dicke"?

A: Bei der Bestellung müssen Sie angeben, ob Ihre Dickenanforderung:

Dielektrische Dicke ️ nur die Dicke der PTFE-/Glasschicht (ausgenommen Kupfer)

Gesamtdicke √ Dicke einschließlich der beiden Kupferschichten

Zum Beispiel hätte eine Platte mit einer Gesamtdicke von 0,508 mm mit 1 Unze Kupfer auf beiden Seiten eine dielektrische Dicke von etwa 0,438 mm.

F4: Kann der F4BM265 Blind- und Vergraben-Via unterstützen?

A: Ja. F4BM265 ist kompatibel mit gesteuerter Tiefenbohrung und sequentiellen Laminationsprozessen, so dass es für blind und über Entwürfe vergraben geeignet ist.Unser benutzerdefiniertes 4-Schicht-PCB-Beispiel beinhaltet Blind-Vias für HDI-Fähigkeit.

F5: Wie groß ist die maximale verfügbare Plattengröße für F4BM265?

A: Die Standardgröße der Panels beträgt maximal 1000 × 1200 mm. Anpassungsgrößere Größen können jedoch besprochen werden.die maximale Größe ist aufgrund von Herstellungsbeschränkungen auf 500 × 610 mm beschränkt.

F6: Ist der F4BM265 für Hochleistungs-HF-Anwendungen geeignet?

A: Absolut, mit einer Wärmeleitfähigkeit von 0,36 W/m·K in der Z-Richtung, einem Betriebstemperaturbereich von -55°C bis +260°C und einem sehr geringen Dielektrverlust.Der F4BM265 überzeugt bei Hochleistungs-HF-AnwendungenFür ein noch besseres thermisches Management sollten die Metallunterstützten Varianten (F4BM265-AL oder F4BM265-CU) berücksichtigt werden.

F7: Ist das F4BM265 RoHS-konform und halogenfrei?

A: Das Material ist RoHS-konform und erfüllt die Anforderungen für Halogenfreiheit.

F8: Wie lange dauert die typische Vorlaufzeit für kundenspezifische F4BM265-PCBs?

A: Die Lieferzeiten variieren je nach Komplexität und Menge. Für Standard-Mehrschichtplatten wie das oben beschriebene 4-Schicht-Design liegen die typischen Lieferzeiten zwischen 10 und 20 Werktagen.Bitte kontaktieren Sie uns für spezifische Projektzeitpläne.

F9: Können Sie auf F4BM265 impedanzgesteuerte PCBs liefern?

A: Ja. Wir bieten komplette Impedanzkontrolle Design und Fertigungsunterstützung. Die stabile Dk von 2,65 ± 0,05 gewährleistet eine gleichbleibende Impedanz überall,Und wir können Ihnen Impedanz-Test-Gutscheine mit Ihrer Bestellung zur Verfügung stellen.

F10: Bieten Sie Montageleistungen für diese PCB an?

A: Ja, wir bieten Turnkey-PCB-Montage-Dienstleistungen. Bitte fragen Sie unser Verkaufsteam nach Montageoptionen, Komponentenbeschaffung und Testdiensten.

Sind Sie bereit, loszulegen?

Egal, ob Sie F4BM265 Rohlaminat, eine Metall-backed Variante oder eine vollständig hergestellte Mehrschicht-PCB mit Blind-Vias und Impedanzkontrolle benötigen, wir sind hier, um zu helfen.

Kontaktieren Sie uns noch heute für:

Materialprobenahme und -prüfung

Unterstützung bei der Gestaltung von individuellen Stapeln

PCB-Notierung und DFM-Überprüfung

Technische Unterstützung für Ihre spezifische Anwendung
