Produkt-Beschreibung

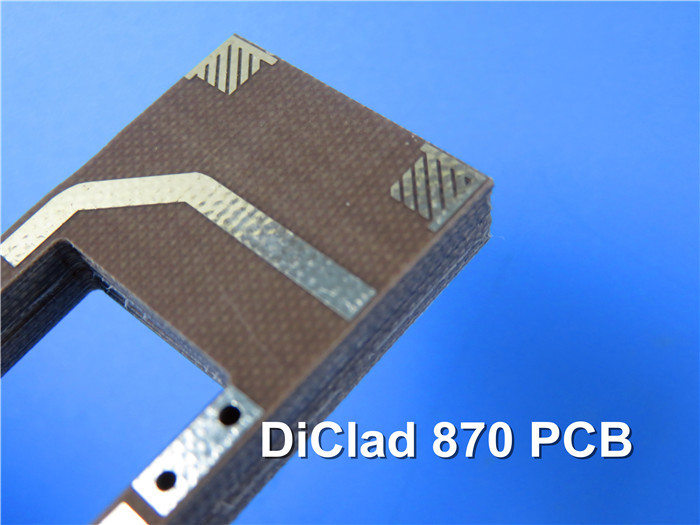

DiClad 870 Mikrowellen-Leiterplatte mit HASL Doppelseitig 31mil 0,8mm Dick keine Lötstoppmaske, keine Bestückungsdruck
(Leiterplatten sind kundenspezifische Produkte, das Bild und die gezeigten Parameter dienen nur als Referenz)
Allgemeine Beschreibung
Dies ist eine Art doppelseitige Mikrowellen-Leiterplatte, die auf 31mil DiClad 870 Substraten aufgebaut ist. Es handelt sich um eine einfache Leiterplatte ohne Lötstoppmaske oder Bestückungsdruck. Die Oberflächenveredelung der Pads ist durch Hot Air Soldering Level (HASL), bleifreier Typ, geschützt. Sie hat eine Platinengröße von 30 mm x 80 mm und eine 1oz Kupferoberfläche.
Alle offenen/kurzen Schaltkreisprüfungen und die strikte Einhaltung der IPC-Klasse-II-Standards werden vor dem Versand an den Platinen durchgeführt. Sie werden vakuumverpackt mit einer Kiste mit 12 kg Gewicht und einer Tüte mit 25 Platinen für den Versand.
Leiterplattenparameter
| Parameter |
Wert |
| Lagenanzahl |
1-32 |
| Substratmaterialien |
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; IsoClad 917; CLTE, CLTE-XT, CLTE-AT, CLTE-MW; Nelco N4000, N9350, N9240; SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 High CTI>600V; Polyimide, PET; Metallkern etc. |
| Maximale Größe |
Flying Test: 900*600mm, Fixture Test 460*380mm, Kein Test 1100*600mm |
| Platinenumriss-Toleranz |
±0,0059" (0,15mm) |
| Leiterplattendicke |
0,0157" - 0,3937" (0,40mm--10,00mm) |
| Dicke-Toleranz (T≥0,8mm) |
±8% |
| Dicke-Toleranz (t<0,8mm) |
±10% |
| Isolierschichtdicke |
0,00295" - 0,1969" (0,075mm--5,00mm) |
| Minimale Leiterbahn |
0,003" (0,075mm) |
| Minimaler Abstand |
0,003" (0,075mm) |
| Äußere Kupferdicke |
35µm--350µm (1oz-10oz) |
| Innere Kupferdicke |
17µm--350µm (0,5oz - 10oz) |
| Bohrung (mechanisch) |
0,0079" - 0,25" (0,2mm--6,35mm) |
| Fertige Bohrung (mechanisch) |
0,0039"-0,248" (0,10mm--6,30mm) |
| Durchmesser-Toleranz (mechanisch) |
0,00295" (0,075mm) |
| Registrierung (mechanisch) |
0,00197" (0,05mm) |
| Aspektverhältnis |
12:1 |
| Lötstoppmaskentyp |
LPI |
| Min. Lötstoppmaskenbrücke |
0,00315" (0,08mm) |
| Min. Lötstoppmaskenabstand |
0,00197" (0,05mm) |
| Plug-Via-Durchmesser |
0,0098" - 0,0236" (0,25mm--0,60mm) |
| Impedanzkontroll-Toleranz |
±10% |
| Oberflächenveredelung |
HASL,HASL LF,ENIG, Tauchzinn, Tauchsiber, OSP, Goldfinger, Reinvergoldung etc. |
Unsere Leiterplattenkapazität (2023)
| Parameter |
Wert |
| Lagenanzahl |
1-32 |
| Substratmaterialien |
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; IsoClad 917; CLTE, CLTE-XT, CLTE-AT, CLTE-MW; Nelco N4000, N9350, N9240; SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 High CTI>600V; Polyimide, PET; Metallkern etc. |
| Maximale Größe |
Flying Test: 900*600mm, Fixture Test 460*380mm, Kein Test 1100*600mm |
| Platinenumriss-Toleranz |
±0,0059" (0,15mm) |
| Leiterplattendicke |
0,0157" - 0,3937" (0,40mm--10,00mm) |
| Dicke-Toleranz (T≥0,8mm) |
±8% |
| Dicke-Toleranz (t<0,8mm) |
±10% |
| Isolierschichtdicke |
0,00295" - 0,1969" (0,075mm--5,00mm) |
| Minimale Leiterbahn |
0,003" (0,075mm) |
| Minimaler Abstand |
0,003" (0,075mm) |
| Äußere Kupferdicke |
35µm--350µm (1oz-10oz) |
| Innere Kupferdicke |
17µm--350µm (0,5oz - 10oz) |
| Bohrung (mechanisch) |
0,0079" - 0,25" (0,2mm--6,35mm) |
| Fertige Bohrung (mechanisch) |
0,0039"-0,248" (0,10mm--6,30mm) |
| Durchmesser-Toleranz (mechanisch) |
0,00295" (0,075mm) |
| Registrierung (mechanisch) |
0,00197" (0,05mm) |
| Aspektverhältnis |
12:1 |
| Lötstoppmaskentyp |
LPI |
| Min. Lötstoppmaskenbrücke |
0,00315" (0,08mm) |
| Min. Lötstoppmaskenabstand |
0,00197" (0,05mm) |
| Plug-Via-Durchmesser |
0,0098" - 0,0236" (0,25mm--0,60mm) |
| Impedanzkontroll-Toleranz |
±10% |
| Oberflächenveredelung |
HASL,HASL LF,ENIG, Tauchzinn, Tauchsiber, OSP, Goldfinger, Reinvergoldung etc. |
Liefern wir weltweit?
Alle über Bicheng Ltd. kaufbaren Leiterplatten können weltweit in alle nicht sanktionierten Länder versendet werden. Wir wählen für Sie die geeigneten Versanddienstleister aus DHL, FedEx, TNT, UPS, EMS und Aramex aus.
Sind die Hochfrequenzmaterialien auf Lager?
Wir halten die meisten Hochfrequenzmaterialien in Prototypenmengen auf Lager, wie z.B. Rogers-Materialien der Serien 3000, 4000, 5000, 6000 usw., Taconic-Materialien der Serien RF, TLX, TLY usw., Wangling-Material F4B mit DK2.2, DK2.65 usw. Da Hochfrequenzmaterialien sehr vielfältig sind, können Sie sich vor der Bestellung an unsere Verkaufsmitarbeiter wenden.
Kann ich meine Bestellung abholen?
Es ist absolut kein Problem, Bestellungen von Platinen oder die Abholung von Leiterplatten von unserem Firmensitz über Ihr Konto bei DHL, UPS oder FedEx usw. vorzunehmen. Wir helfen Ihnen bei der Vorbereitung der notwendigen Exportdokumente oder Dateien für die Zollanmeldung.
Wie viel kostet die Lieferung?
Wir haben verschiedene Spediteure zur Auswahl. Normalerweise wählen wir einen mit den besten Versandkosten für Sie aus. Wenn Ihre Bestellung dringend ist, können wir Ihnen helfen, einen Spediteur mit schnellerer Lieferzeit zu wählen.
Kann ich meine Leiterplatten zurückgeben?
Leiterplatten sind irreversible kundenspezifische Produkte, die Rückgabe von Artikeln ist nicht gestattet, wenn keine Qualitätsprobleme vorliegen.
Wann kommt meine Bestellung an?
Alle Leiterplatten werden am selben Tag versendet, wenn die Fertigung vor 17 Uhr abgeschlossen ist. Für asiatische Kunden dauert die Lieferung 2-3 Tage, für europäische Kunden 6-7 Tage und für amerikanische Kunden (Nord und Süd) 6-7 Tage. Die Spediteure garantieren dies jedoch nicht aufgrund der Komplexität des Transports.
Muss ich für mein Paket unterschreiben?
Wir versenden alle Bestellungen mit DHL, UPS, FedEx, TNT, Aramex oder EMS, daher sind sie vollständig verfolgbar und erfordern möglicherweise eine Unterschrift.
Wie kann ich meine Bestellung verfolgen?
Sobald Ihre Leiterplatten versendet wurden, erhalten Sie eine Versandbestätigung per E-Mail von unserem Vertrieb, die eine Sendungsverfolgungsnummer enthält. Sie können diese Nummer auf den offiziellen Websites verfolgen.
Was soll ich tun, wenn mein Paket beschädigt oder verloren ist?
Diese Situation ist in unserem täglichen Geschäft selten. Die Leiterplatten sind innen mit Blasenmaterial und außen mit KK-Karton verpackt, um Ihre Leiterplatten zu schützen. Wenn Ihr Paket jedoch verloren geht oder beschädigt wird, müssen Sie uns sofort kontaktieren, damit wir den Spediteur kontaktieren und eine Ersatzproduktion veranlassen können. Bitte bewahren Sie alle beschädigten Artikel, einschließlich der beschädigten Verpackung, als Referenz auf.
