MOQ: | 1 |
Preis: | USD 9.99-99.99 |
Standardverpackung: | Vakuum |
Lieferfrist: | 10 Werktage |
Zahlungsmethode: | T/T, Paypal |
Lieferkapazität: | 45000 Stücke pro Monat |

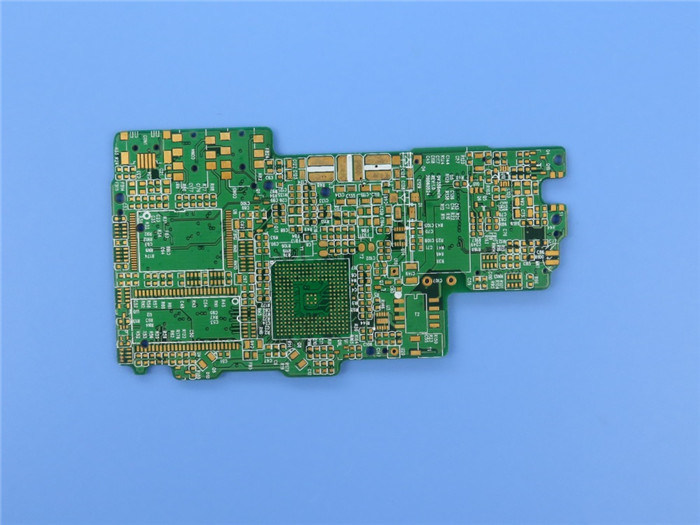

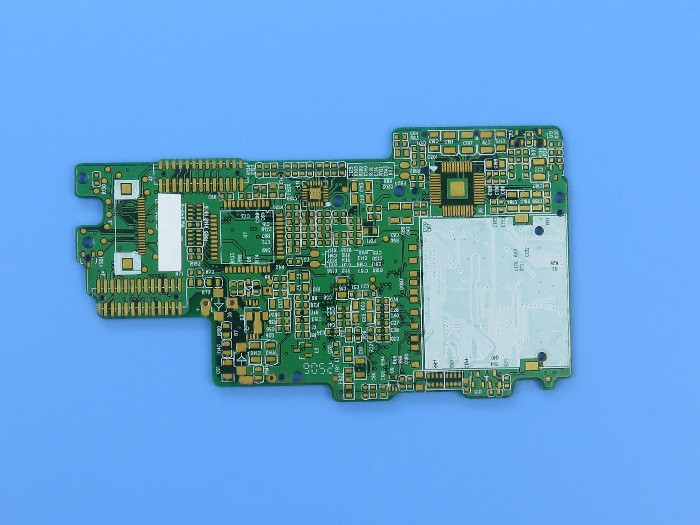

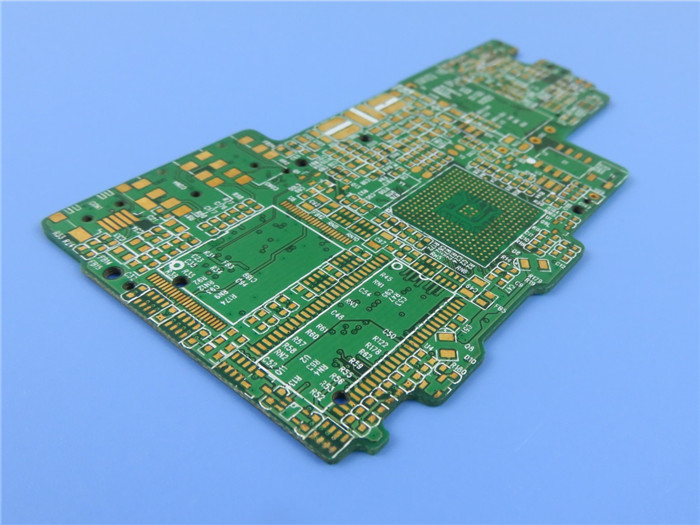

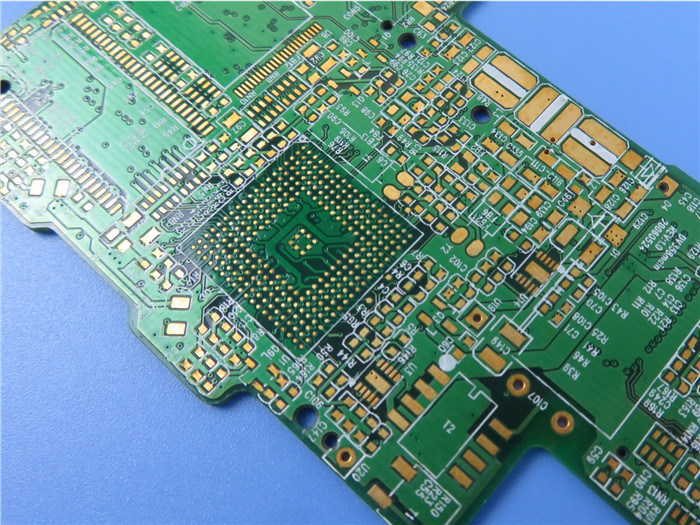

Vorhänge über PWB errichteten auf Tg150℃ FR-4 mit Leiterplatte des Immersions-Gold4-layer FR-4
(Bretter der gedruckten Schaltungen sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
1,1 allgemeine Beschreibung
Dieses ist eine Art mehrschichtiges PWB errichtet auf Substrat FR-4 mit Tg 150°C für die Anwendung des Handys mit Vorhängen über Technologie. Es ist 1,6 Millimeter mit weißem Silkscreen (Taiyo) auf grüner Lötmittelmaske (Taiyo) und Immersionsgold auf Auflagen stark. Das Grundmaterial ist von ITEQ Lieferung, die herauf PWB einzeln ist. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 25 Bretter für Versand verpackt.
1,2 Eigenschaften und Nutzen
1.2.1 zeigt mittlerer Tg FR-4 niedriges Z-CTE und ausgezeichnete durchgehende Lochzuverlässigkeit;
1.2.2 hat Immersionsgold hohes solderability, nicht betonen und weniger Verschmutzung;
1.2.3 mehrschichtige verkürzte Verbindung zwischen elektronischen Bauelementen;
Werkstatt 1.2.4 16000㎡ und 8000 Arten PWBs pro Monat;
1.2.5 Lieferung rechtzeitig: >98%
1.2.6 keine Mindestbestellmenge. 1 Stück ist verfügbar;
1,3 Anwendungen
Industrieller Computer
GPS-Tracking-System
Positions-Registrierkasse
Eingebettete Systeme
Datenerfassungssystem
Mikroregler
PC und Notizbuch
1,4 Parameter- und Leistungsblatt
PWB-GRÖSSE | 119 x 80mm=1PCS |
BRETT-ART | Mehrschichtiges PWB |
Zahl von Schichten | 4 Schichten |
Oberflächenberg-Komponenten | JA |
Durch Loch-Komponenten | JA |
SCHICHT STACKUP | Kupfer ------- Oberschicht 18um (0.5oz) +plate |
Kern FR-4 0.61mm | |
Kupfer ------- 35um (1oz) MidLayer 1 | |
Prepreg 0.254mm | |
Kupfer ------- 35um (1oz) MidLayer 2 | |
Kern FR-4 0.61mm | |
Kupfer ------- Schicht 18um (0.5oz) +plate BOT | |
TECHNOLOGIE | |
Minimale Spur und Raum: | Mil 4 Mil/4 |
Minimale/maximale Löcher: | 0,3 Millimeter /3.5 Millimeter |
Zahl von verschiedenen Löchern: | 9 |
Zahl von Bohrlöchern: | 415 |
Zahl von Ausfräsungen: | 0 |
Zahl von internen Ausschnitten: | 0 |
Widerstand-Steuerung: | nein |
Zahl des Goldfingers: | 0 |
BRETT-MATERIAL | |
Glasepoxid: | FR-4 Tg150℃, äh<5> |
Abschließende Folie extern: | 1oz |
Abschließende Folie intern: | 1oz |
Abschließende Höhe von PWB: | 1.6mm ±0.16 |
ÜBERZIEHEN UND BESCHICHTEN | |
Oberflächenende | Immersions-Gold |
Löten Sie Maske, auf zuzutreffen: | SPITZEN- und unter, Minimum 12micron |
Lötmittel-Masken-Farbe: | Grün, PSR-2000 GT600D, Taiyo Supplied. |
Lötmittel-Masken-Art: | LPSM |
CONTOUR/CUTTING | Wegewahl, Stempellöcher. |
MARKIERUNG | |
Seite der Teillegende | SPITZEN- und unter. |
Farbe der Teillegende | Weiß, S-380W, Taiyo Supplied. |
Hersteller Name oder Logo: | Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH |
ÜBER | Überzogen durch Loch (PTH), minimale Größe 0.3mm. Vorhänge über Spitze zu innerer Schicht 1, erreichen zu innerer Schicht 2 einen Tiefstand |
FLAMIBILITY-BEWERTUNG | Zustimmung Min. ULs 94-V0. |
MASS-TOLERANZ | |
Entwurfsmaß: | 0,0059" |
Brettüberzug: | 0,0029" |
Bohrgerättoleranz: | 0,002" |
TEST | 100% früherer Versand elektrischen Tests |
ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
VERSORGUNGSBEREICH | Weltweit global. |
1,5 Zusammensetzung von Löchern
Das Sackloch ist auf der Spitzen- und Grundfläche der Leiterplatte und hat eine bestimmte Tiefe für die Verbindung zwischen der Oberflächenlinie und der inneren Linie unten. Die Tiefe des Lochs normalerweise übersteigt kein bestimmtes Verhältnis (Öffnung). Begrabenes Loch ist ein Verbindungsloch, das in der inneren Schicht der Leiterplatte gelegen ist, die nicht auf die Oberfläche der Leiterplatte verlängert.
Die oben genannten zwei Arten von Löchern sind in der inneren Schicht der Leiterplatte. Die Bildung des durchgehenden Lochprozesses wird vor Laminierung verwendet, und einigen inneren Schichten werden überschnitten möglicherweise erfolgt während der Bildung des durchgehenden Lochs.
Das Drittel wird ein durchgehendes Loch genannt, das durch die gesamte Leiterplatte überschreitet. Es kann verwendet werden, um sich Installationsaufnahmebohrung für Komponenten innerlich oder als untereinander zu verbinden. Weil das durchgehende Loch einfacher zu verwirklichen ist und die Kosten niedrig sind, wird sie in den meisten Leiterplatten anstelle der anderen zwei verwendet. Die folgenden erwähnten Löcher, ohne Spezialanweisungen, werden so durch Löcher betrachtet.
Vom Entwurfsgesichtspunkt wird ein Loch hauptsächlich aus zwei Teilen, man ist das mittlere Loch (Bohrloch), das andere ist der Auflagenbereich um das Loch, sehen unten verfasst. Die Größe dieser zwei Teile bestimmt die Größe des Lochs. Offenbar herein
Hochgeschwindigkeits-, PWB-Entwurf mit hoher Dichte, Designer wünschen immer die Löcher, das kleiner, das besseres, damit es das Verdrahten des Raumes auf dem Brett lassen kann.
1,6 PWB-Fähigkeit 2022
Parameter | Wert |
Schicht-Zählungen | 1-32 |
Substrat-Material | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (hoher Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 hohes CTI>600V; Polyimide, HAUSTIER; Metallkern etc. |
Maximale Größe | Fliegender Test: 900*600mm, Befestigungstest 460*380mm, kein Test 1100*600mm |
Brett-Entwurfs-Toleranz | ±0,0059"(0.15mm) |
PWB-Stärke | 0,0157" - 0,3937" (0.40mm--10.00mm) |
Dickentoleranz (T≥0.8mm) | ±8% |
Dickentoleranz (t<0.8mm) | ±10% |
Dämmschicht-Stärke | 0,00295" - 0,1969" (0.075mm--5.00mm) |
Minimale Bahn | 0,003" (0.075mm) |
Minimaler Raum | 0,003" (0.075mm) |
Äußere kupferne Stärke | 35µm--420µm (1oz-12oz) |
Innere kupferne Stärke | 17µm--350µm (0.5oz - 10oz) |
Bohrloch (mechanisch) | 0,0059" - 0,25" (0.15mm--6.35mm) |
Fertiges Loch (mechanisch) | 0,0039" - 0,248" (0.10mm--6.30mm) |
DiameterTolerance (mechanisch) | 0,00295" (0.075mm) |
Ausrichtung (mechanisch) | 0,00197" (0.05mm) |
Längenverhältnis | 12:1 |
Lötmittel-Masken-Art | LPI |
Min Soldermask Bridge | 0,00315" (0.08mm) |
Min Soldermask Clearance | 0,00197" (0.05mm) |
Stecker über Durchmesser | 0,0098" - 0,0236" (0.25mm--0.60mm) |
Widerstand-Steuertoleranz | ±10% |
Oberflächenende | HASL, HASL WENN, ENIG, Imm-Zinn, Imm AG, OSP, Goldfinger |
