Produkt-Beschreibung

Astra® MT77 Hochfrequenz-Laminat & kundenspezifische Leiterplattenlösungen – Vollständige Übersicht



F: Was ist Astra® MT77 und welche Art von Leiterplatte können wir darauf basierend liefern?

A: Astra® MT77 ist Isolas Ultra-Low-Loss-Laminat- und Prepreg-System mit hoher thermischer Beständigkeit, das speziell für Millimeterwellen (mmWave) und HF/Mikrowellenanwendungen entwickelt wurde. Schlüsselparameter: Dk = 3,00, Df so niedrig wie 0,0017, Tg = 200°C und Td = 360°C.





Basierend auf diesem Material bieten wir vollständig MT77-basierte 6-lagige Mixed-Pressure-Leiterplatten mit fortschrittlichen HDI-Merkmalen, einschließlichvergrabener/verdeckter Durchkontaktierungen (L1–L2, L5–L6), G12-Harzfüllung und galvanisch beschichteter Durchkontaktierungsfüllung. Das Referenzprodukt in diesem Dokument ist spezifiziert als: 6-lagige Kupferleiterplatte, 0,994 mm Fertigdicke,innere 0,5 oz / äußere 1 oz Kupfer, Immersion-Silber-Oberfläche, grüne Lötmaske mit weißer Beschriftung, 131 mm × 107 mm Panel.





Wichtige Erkenntnisse

	Hauptvorteil	Beschreibung
①	Materialgüte	Astra® MT77 – speziell entwickelt für mmWave und darüber hinaus, übertrifft herkömmliche FR-4- und viele PTFE-basierte Materialien.
②	Elektrische Leistung	Dk = 3,00 (stabil von 2–10 GHz), Df = 0,0017 (@10 GHz) – liefert hervorragende Signalintegrität bei hohen Frequenzen.
③	Thermische Zuverlässigkeit	Tg = 200°C, Td = 360°C – vollständig kompatibel mit bleifreiem Löten und anspruchsvollen Betriebsumgebungen.
④	Prozesskompatibilität	Unterstützt Standard-FR-4-Fertigungsprozesse – keine spezielle Handhabung erforderlich, reduziert Kosten und Lieferzeit.
⑤	Fertigungskapazität	Unterstützt vergrabene/verdeckte Durchkontaktierungen (L1–L2, L5–L6), G12-Harzfüllung + galvanisch beschichtete Füllung und andere fortschrittliche HDI-Prozesse.
⑥	Branchenkonformität	Erfüllt IPC-4103 /17, UL 94 V-0 und UL RTI 130°C (Datei-Nr. E41625).





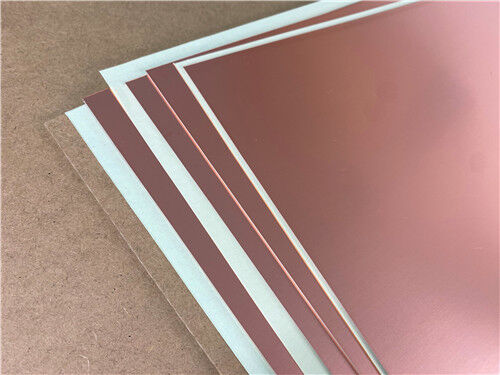

1. Materialübersicht – Warum Astra® MT77?

Astra® MT77 ist ein bahnbrechendes Dielektrikumsprodukt mit sehr geringen Verlusten, das für kommerzielle HF-, Mikrowellen- und Millimeterwellenfrequenzen maßgeschneidert ist. Seine einzigartige Formulierung schließt die Lücke zwischen Hochleistungs-PTFE-Laminaten und herkömmlichen Epoxidharz-basierten Materialien – es liefert überlegene elektrische Eigenschaften und bleibt gleichzeitig vollständig mit Standard-Leiterplattenfertigungslinien kompatibel.





Wichtige Materialeigenschaften (basierend auf dem offiziellen Datenblatt):

Eigenschaft	Typischer Wert	Einheit	Prüfmethode (IPC-TM-650)
Glasübergangstemperatur (Tg) nach DSC	200	°C	2.4.25C
Zersetzungstemperatur (Td) bei 5 % Gewichtsverlust	360	°C	2.4.24.6
T260 / T288 Delamination (TMA)	>60 / –	Minuten	2.4.24.1
Z-CTE (Pre-Tg / Post-Tg)	50–70 / 250–350	ppm/°C	2.4.24C
X/Y-CTE (Pre-Tg)	12	ppm/°C	2.4.24C
Wärmeleitfähigkeit	0,45	W/m·K	ASTM E1952
Feuchtigkeitsaufnahme	0,1	%	2.6.2.1A
Entflammbarkeitsklasse	V-0	–	UL 94
RTI (Relative Thermal Index)	130	°C	UL 796





2. Elektrische Leistung – Entscheidend für Hochfrequenzdesign

Parameter	Bedingung	Wert	Prüfmethode
Dk (Dielektrizitätskonstante)	@ 2 GHz / @ 10 GHz	3	2.5.5.5
Df (Verlustfaktor)	@ 2 GHz / @ 10 GHz	0,0017	Bereskin Stripline
Volumenwiderstand	C-96/35/90	1,33 × 10⁷	MΩ-cm	2.5.17.1
Oberflächenwiderstand	C-96/35/90	1,33 × 10⁵	MΩ	2.5.17.1
Dielektrische Durchschlagfestigkeit	–	45,4	kV	2.5.6B
Lichtbogenwiderstand	–	139	Sekunden	2.5.1B
Elektrische Festigkeit (Laminat & Prepreg)	–	45 (1133)	kV/mm (V/mil)	2.5.6.2A
CTI (Comparative Tracking Index)	Klasse 3	175–249	Volt	UL 746A / ASTM D3638





Warum das wichtig ist:



Ultra-niedriger Df minimiert Einfügungsverluste – entscheidend für 5G, Automotive-Radar (77 GHz) und Satellitenverbindungen.



Stabile Dk über die Frequenz sorgt für eine konsistente Impedanzkontrolle, reduziert Rückflussdämpfung und Signalverzerrungen.





3. Mechanische und thermische Zuverlässigkeit

Eigenschaft	Wert (Längs- / Querrichtung)	Einheit	Prüfmethode
Abzugsfestigkeit (1 oz EDC-Folie)	1,0 (5,7)	N/mm (lb/in)	2.4.8.3
Biegefestigkeit	338 (49,0) / 269 (39,0)	MPa (kpsi)	2.4.4B
Zugfestigkeit	214 (31,0) / 165 (24,0)	MPa (kpsi)	ASTM D3039
Poissonzahl	0,183 / 0,182	–	ASTM D3039







Design-Implikationen:



Hohe Tg und Td ermöglichen einen zuverlässigen Betrieb in Hochleistungs-HF-Umgebungen.



CTE-Anpassung an Kupfer reduziert die Belastung von durchkontaktierten Bohrungen (PTH) während des thermischen Zyklus.





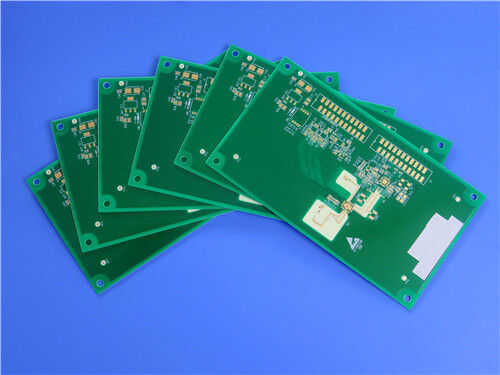

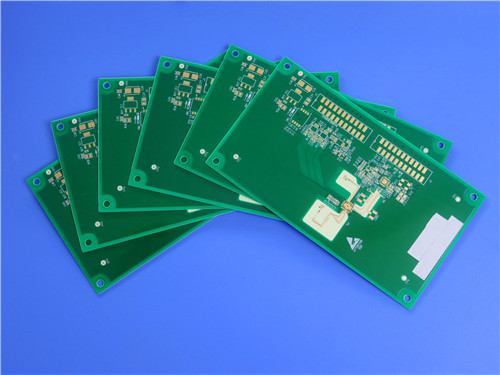

4. Kundenspezifische Leiterplattenreferenz – 0,994 mm 6-lagige Platine

Dieser Abschnitt beschreibt das tatsächlich von uns gefertigte Produkt und demonstriert unsere technische Kompetenz mit diesem Material.





Grundlegende Spezifikationen

Artikel	Spezifikation
Lagenanzahl	6-lagige Kupferleiterplatte
Materialstapel	3 × 0,127 mm MT77-Kerne + MT77-Prepreg (vollständig MT77-basiert)
Fertige Platinendicke	0,994 mm
Innere Lagenkupfer	0,5 oz
Äußere Lagenkupfer	1,0 oz
Oberflächenveredelung	Immersion-Silber
Lötmaske / Beschriftung	Grüne Lötmaske / weiße Siebdruckbeschriftung
Panelgröße	131 mm × 107 mm (1 Stück)

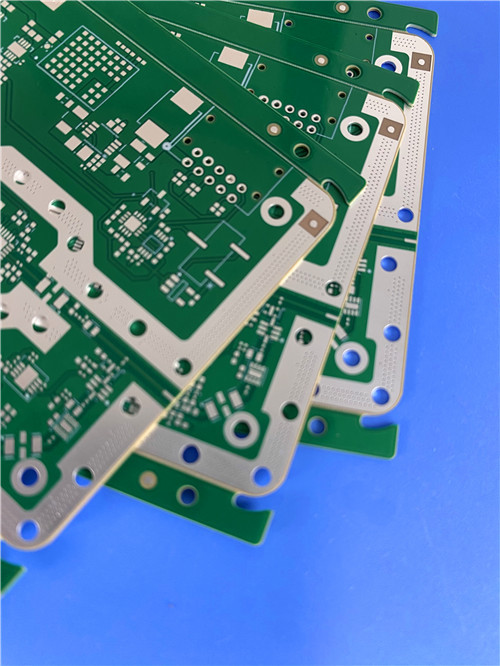

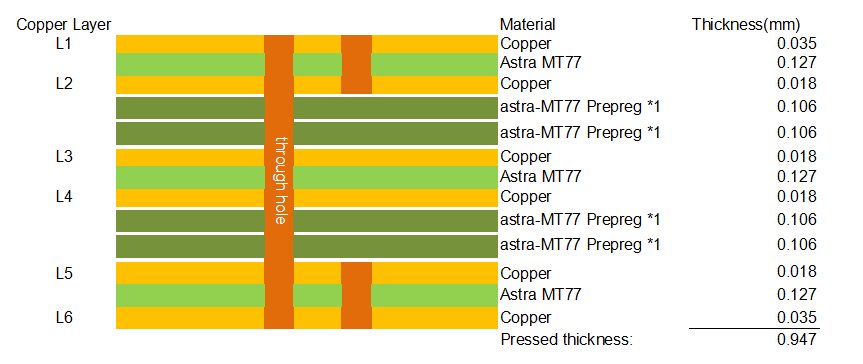

Stapelaufbau



Fortschrittliche Prozessmerkmale

Eigenschaft	Wert (Längs- / Querrichtung)	Einheit
Abzugsfestigkeit (1 oz EDC-Folie)	1,0 (5,7)	N/mm (lb/in)
Biegefestigkeit	338 (49,0) / 269 (39,0)	MPa (kpsi)
Zugfestigkeit	214 (31,0) / 165 (24,0)	MPa (kpsi)





Vergleichstabelle – MT77 vs. Alternative Hochfrequenzmaterialien

Parameter	Astra® MT77	Standard FR-4 (High-Tg)	Typisches PTFE-basiertes Laminat
Dk @ 10 GHz	3	~4,2–4,5	~2,9–3,2
Df @ 10 GHz	0,0017	~0,015–0,020	~0,0015–0,0025
Tg	200°C	~170–180°C	~180–240°C (variiert)
Td	360°C	~340°C	~400°C+
Feuchtigkeitsaufnahme	0,10 %	~0,3–0,5 %	<0,1 %
FR-4 Prozesskompatibilität	Ja	Ja	Begrenzt (erfordert spezielle Handhabung)
Kostenstufe	Mittel-Hoch	Niedrig	Hoch
Beste Anwendung	mmWave, 5G, Radar	Allgemeine digitale, langsame HF	High-End-Mikrowellen, Luft- und Raumfahrt



Fazit: MT77 liefert elektrische Leistung nahe PTFE mit FR-4-Herstellbarkeit – eine ausgewogene Wahl für kommerzielle mmWave-Produkte.





Anwendungsbereiche



Automobilradar – 77-GHz-Adaptive-Cruise-Control, Totwinkelassistent, Kollisionswarnung



5G-Infrastruktur – mmWave-Basisstationen, Small Cells, Beamforming-Antennen



Satellitenkommunikation – Ku/Ka-Band-Terminals, Phased-Array-Antennen



Luft- und Raumfahrt & Verteidigung – Radarsysteme, elektronische Kriegsführung, hochzuverlässige HF-Module



Hochgeschwindigkeits-Digital – 400G/800G optische Transceiver, Test- und Messgeräte



Unsere kundenspezifische Leiterplatte – mit vergrabenen/verdeckten Durchkontaktierungen, Harzfüllung und galvanisch beschichteter Füllung – ist besonders geeignet für hochdichte HF-Front-End-Module und Phased-Array-Antennenpanels, bei denen Signalintegrität und Wärmemanagement entscheidend sind.





F1: Ist Astra® MT77 mit Standard-FR-4-Verarbeitung kompatibel?

A: Ja. Im Gegensatz zu PTFE-basierten Materialien kann MT77 mit herkömmlichen FR-4-Geräten und -Parametern verarbeitet werden, was die Herstellungskosten und die Lieferzeit erheblich reduziert.





F2: Welche Kupferfolientypen werden unterstützt?
A: Das Datenblatt bezieht sich auf VLP/HVLP (Low-Profile / Very-Low-Profile) Folien, die für geringe Einfügungsverluste bei hohen Frequenzen optimiert sind.





F3: Können Sie Impedanz-kontrollierte Designs mit diesem Material unterstützen?
A: Absolut. Der stabile Dk-Wert von 3,00 ermöglicht eine präzise Impedanzmodellierung. Wir können Leiterbahnbreiten und Stapelaufbauten an Ihre spezifischen Impedanzanforderungen anpassen.





F4: Was ist die maximale Lagenanzahl, die Sie mit MT77 bauen können?
A: Wir unterstützen bis zu 12+ Lagen mit MT77, abhängig vom Stapelaufbau und der Durchkontaktierungsstruktur.





F5: Ist Immersion-Silber die einzige verfügbare Oberfläche?
A: Nein. Wir bieten auch ENIG, ENEPIG, Immersion-Zinn und OSP an. Immersion-Silber wird für HF-Anwendungen aufgrund seines geringen Kontaktwiderstands und des Fehlens einer Nickelsperrschicht empfohlen.





F6: Was ist die Lieferzeit für eine solche kundenspezifische Leiterplatte?
A: Die typische Lieferzeit für MT77-basierte Mehrlagenleiterplatten mit HDI-Merkmalen beträgt 8–10 Werktage für Prototypen, mit kürzeren Lieferzeiten auf Anfrage.





F7: Bieten Sie Designunterstützung oder Empfehlungen für den Stapelaufbau an?
A: Ja. Unser Ingenieurteam kann Sie bei der Stapelaufbauplanung, Impedanzberechnung und DFM-Überprüfungen (Design for Manufacturability) unterstützen.
