Produkt-Beschreibung

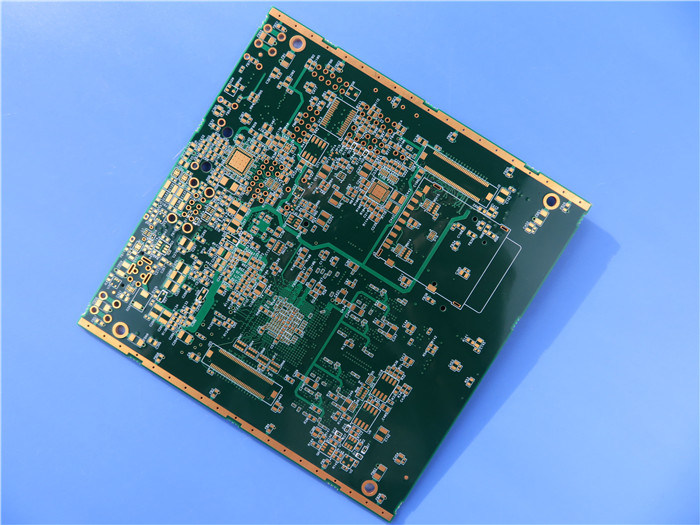

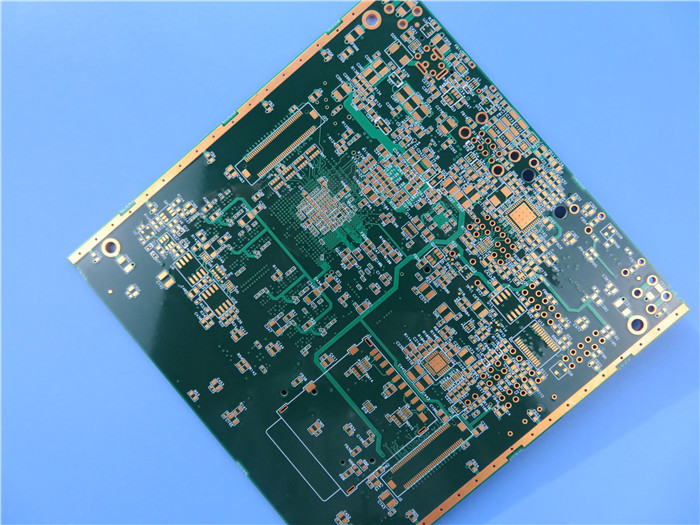

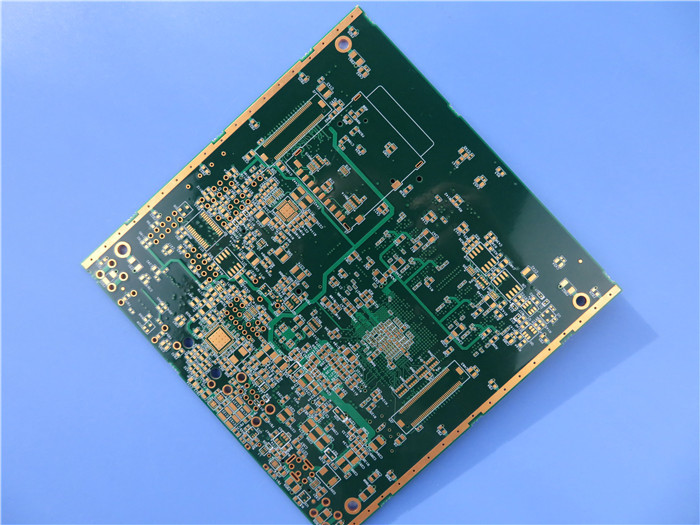

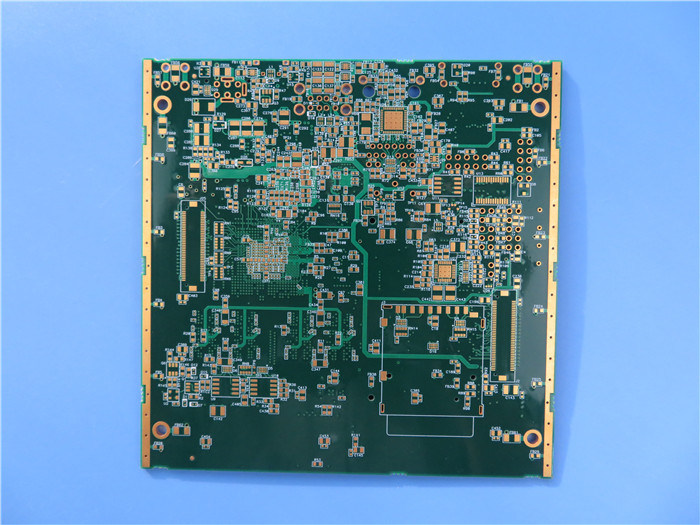

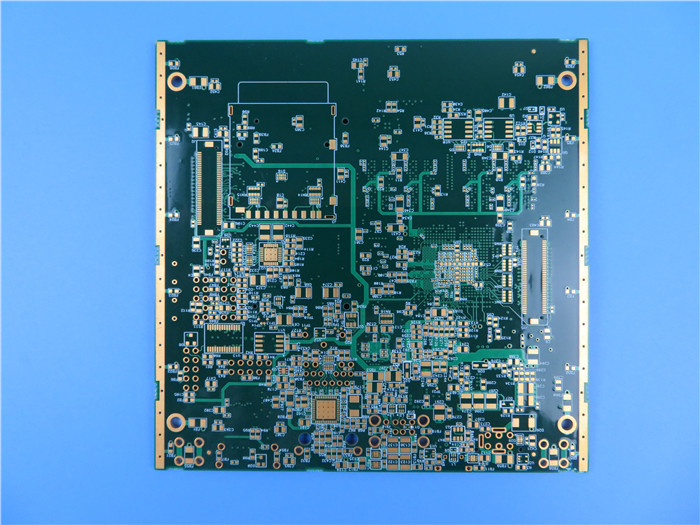

PverhärtetCSchleimBSchädel mit einer Leistung von 90 OhmImpedanzIch kontrolliere es.Impedanz an einem Ende DifferenzimpedanzPCBAusschuss
(Druckplatten sind maßgeschneiderte Produkte, das Bild und die gezeigten Parameter dienen nur zur Referenz)
1.1 AllgemeinDSchriftstück
Dies ist eine Art von 10-Schicht-PCB-Leiterplatte aufFR-4-SubstratmitTg 180°Cfür die Anwendung des Signalgenerators. Es ist 1,6 mm dick mit weißem Seidenschirm ((Taiyo) auf grüner Lötmaske (Taiyo) und Eintaußgold auf Pads.Es ist auch eine Impedanz-gesteuerte Leiterplatte mit Ein-Ende-Impedanz in inneren Schichten und DifferenzialImpedanz gesteuertDas Basismaterial stammt von ITEQ, sie werden nach IPC 6012 Klasse 2 hergestellt, wobei Gerber-Daten verwendet werden.
1.2 Merkmale undUnsere Vorteile
1) Hohe Tg-Materialien weisen eine ausgezeichnete thermische Zuverlässigkeit und CAF-Widerstandsfähigkeit auf und bieten eine langfristige Zuverlässigkeit für industrielle und automobile Anwendungen.
2) Goldkissen haben eine gute Oxidationsbeständigkeit und eine gute Wärmeableitung.
3) UL, ISO14001 und IATF16949 zertifizierte Fabriken
4) Höhere als 98% Pünktlichkeit.
5) Beschwerdequote der Kunden: < 1%
6) Keine Mindestbestellmenge. 1 Stück steht zur Verfügung
1.3 Anwendungs
Modem, Datalogger, drahtloser N-Router, Modem-Router, drahtloser 24V-Transformator, 3G-USB, PLC-Programm, eingebettete Entwicklung, Mastermodul, Computer
1.4PCB DAtäS- Ich weiß.
| PCB-Größe |
99.1 x 105,3 mm = 1 PCS |
| TYPE des Boards |
Mehrschichtige PCB |
| Anzahl der Schichten |
10 Schichten |
| Oberflächenbefestigungskomponenten |
- Ja, das ist es. |
| Durch Lochkomponenten |
- Ja, das ist es. |
| Layer Stackup |
Kupfer ------- 17,5um ((0,5oz) + Platte TOP Signal |
| 4 ml Präpreg 2113 |
| Kupfer ------- 35um ((1oz) GND-Flugzeug |
| 5 Millimeter FR-4 |
| Kupfer ------- 18um ((0,5oz) SIG1 |
| 5 ml Präpreg 2116 |
| Kupfer ------- 18um ((0,5 oz) SIG2 |
| 5 Millimeter FR-4 |
| Kupfer ------- 35um ((1 oz) PWR-Flugzeug |
| 13 Millimeter Präpreg 7628 + 1080 |
| Kupfer ------- 35um ((1 oz) GND-Flugzeug |
| 5 Millimeter FR-4 |
| Kupfer ------- 18um ((0,5oz) SIG3 |
| 5 ml Präpreg 2116 |
| Kupfer ------- 18um ((0,5 oz) SIG4 |
| 5 Millimeter FR-4 |
| Kupfer ------- 35um ((1oz) GND-Flugzeug |
| 4 ml Präpreg 2113 |
| Kupfer ------- 17,5um ((0,5oz) + Platte BOT Signal |
| Technik |
|
| Mindestspuren und Raum: |
4 ml/4 ml |
| Mindest- und Höchstlöcher: |
0.3/5.5 mm |
| Anzahl der verschiedenen Löcher: |
31 |
| Anzahl der Bohrlöcher: |
3532 |
| Anzahl der geschliffenen Schlitze: |
0 |
| Anzahl der inneren Ausschnitte: |
0 |
| Impedanzkontrolle |
Einseitige Spurenbreite: L3 / L4 / L7 / L8 --- 4mils --- 56 Ohm, L3 / L4 / L7 --- 6mils --- 49 Ohm; Differenzimpedanz: L1 --- 4 mils / 4 mils --- 90 Ohm; L10 --- 4 mils / 6 mils --- 100 Ohm |
| BORT-Material |
|
| Epoxiglas: |
FR-4, ITEQ IT-180 TG>170, er<5.4 |
| Endfolie äußerlich: |
1 Unze |
| Endfolie im Inneren |
0.5 Unzen |
| Endhöhe der PCB: |
1.6 mm ± 0.16 |
| Beschichtung und Beschichtung |
|
| Oberflächenbearbeitung |
Immersionsgold (12,8%) 2 μ" über 100 μ" Nickel |
| Lötmaske gilt für: |
Ober und Unter, 12 Mikonen Minimum. |
| Farbe der Lötmaske: |
Grün, PSR-2000GT600D, Taiyo geliefert |
| Typ der Lötmaske: |
LPSM |
| Kontur/Schnitt |
Routing |
| Markierung |
|
| Seite der Komponentenlegende |
Ober und Unter. |
| Farbe der Komponentenlegende |
Weiß, IJR-4000 MW300, von Taiyo geliefert. |
| Herstellername oder -logo: |
Auf der Tafel in einem Dirigenten und mit Beinen markiert |
| Durch |
Durchlöchert (PTH), über das Pad und über das Zelt und nicht sichtbar sein. |
| BEMERKUNG der Entflammbarkeit |
UL 94-V0 Genehmigung MIN. |
| Dimensionstoleranz |
|
| Ausmaß des Umrisses: |
0.0059" (0,15mm) |
| Plattierung: |
0.0030" (0,076mm) |
| Toleranz für Bohrungen: |
0.002" (0,05 mm) |
| TEST |
100% elektrischer Test vor der Lieferung |
| Art der zu liefernden Kunstwerke |
E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| Dienstleistungsbereich |
Weltweit, weltweit. |
1.5 Impedanz an einem Ende (Leitung), Differenzimpedanz
Definition der charakteristischen Impedanz
Bei einer bestimmten Frequenz im Verhältnis zu einer Referenzschicht wird der Widerstand ihrer Hochfrequenzsignale oder elektromagnetischen Wellen im Übertragungsprozess als charakteristische Impedanz bezeichnet.was die Vektorsumme der elektrischen Impedanz istInduktive Reaktanz, Kapazitätswiderstand.
Die Klassifizierung der charakteristischen Impedanz
Die allgemeine charakteristische Impedanz gliedert sich in: (1) Einend (Linien) Impedanz; (2) Differenzimpedanz und (3) Koplanarimpedanz usw.
Impedanz an einem Endebezieht sich auf die gemessene Impedanz einer einzelnen Signalleitung.Differenzimpedanzbezieht sich auf die gemessene Impedanz zwischen den beiden Übertragungsleitungen mit gleicher Breite und Abstand im Differenzantrieb.Koplanare Impedanzbezieht sich auf die Impedanz, die gemessen wird, wenn die Signalleitung zwischen der umliegenden GND/VCC überträgt (der Raum zwischen der Signalleitung zur GND/VCC auf beiden Seiten ist gleich).
Die für die Impedanzkontrolle erforderliche Bestimmungsbedingung
Wenn das Signal in einem PCB-Leiter übertragen wird, wenn die Länge des Leiters nahe dem 1/7 der Signalwellenlänge liegt, wird der Leiter zu diesem Zeitpunkt zu einer Signalübertragungsleitung,die übrigen allgemeinen Signalübertragungsleitungen müssen mit Impedanzsteuerung durchgeführt werden. ob es erforderlich ist, die Impedanz in der PCB-Produktion zu steuern, basiert auf den Anforderungen des Kunden, wenn der Kunde verlangt, dass eine bestimmte Leitung Breite mit Impedanzsteuerung durchgeführt werden muss,Es ist erforderlich, die Impedanz der Leitungsbreite in der Produktion zu steuern..Drei grundlegende Elemente der Impedanzübereinstimmung sind die Ausgangsimpedanz (die ursprünglichen aktiven Teile), die charakteristische Impedanz (Signalleitung), die Eingangsimpedanz (passive Teile) (PCB-Board)
