Steuerte mehrschichtige Leiterplatte TU-883 (PWB) 20 Schicht dämpfungsärmes PWB hoher Temperatur mit Widerstand 90 OHM 50
  • Name
  • Name
  • Name
  • Name

Steuerte mehrschichtige Leiterplatte TU-883 (PWB) 20 Schicht dämpfungsärmes PWB hoher Temperatur mit Widerstand 90 OHM 50

MOQ: 1
Preis: USD 9.99-99.99 per piece
Standardverpackung: Vakuum
Lieferfrist: 10 WERKTAGE
Zahlungsmethode: T/T, Paypal
Lieferkapazität: 45000 Stücke pro Monat
Ausführliche Information
Beschreibung des Produkts
Ausführliche Information
Herkunftsort
China
Markenname
Bicheng Technologies Limited
Zertifizierung
UL
Modellnummer
BIC-509-V3.5
Zahl von Schichten:
20
Glasepoxid:
TU-883
Abschließende Folie extern:
1.0oz
Abschließende Höhe von PWB:
3,0 Millimeter ±10%
Oberflächenende:
Immersions-Gold
Lötmittel-Masken-Farbe:
Grün
Farbe der Teillegende:
Weiß
Test:
100% früherer Versand elektrischen Tests
Min Bestellmenge:
1
Preis:
USD 9.99-99.99 per piece
Verpackung Informationen:
Vakuum
Lieferzeit:
10 WERKTAGE
Zahlungsbedingungen:
T/T, Paypal
Versorgungsmaterial-Fähigkeit:
45000 Stücke pro Monat
Beschreibung des Produkts

Steuerte mehrschichtige Leiterplatte TU-883 (PWB) 20 Schicht dämpfungsärmes PWB hoher Temperatur mit Widerstand 90 OHM 50 OHM
(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)

Kurze Einleitung
Dieses ist eine Art dämpfungsärme Hochleistung, die mehrschichtiges PWB auf Kern TU-883 TUCS mit 20 kupfernen Schichten (PWB 20-layer) aufbaute. Es ist auch eine Art HDI-Leiterplatten (N+1+N) mit 0.1mm Laser-Bohrgerät. Dieses ist auch eine Art Widerstand kontrolliertes PWB, 90 Ohm und 50 Ohm werden auf Schichten jedes Signals bei 10% Toleranz gesteuert. Die kupfernen Folien sind 1 Unze und Hälfte Unze verwendete abwechselnd zwischen Schichten. Das ganze PWB ist starke 3.0mm, mit Immersionsgold auf Auflagen, grüner Lötmittelmaske und weißem Silkscreen.

Anwendungen
Hochfrequenz
Rückwand, Hochleistungsdatenverarbeitung
Linecards, Lagerung
Server, Telekommunikation, Basisstation, Büro-Router

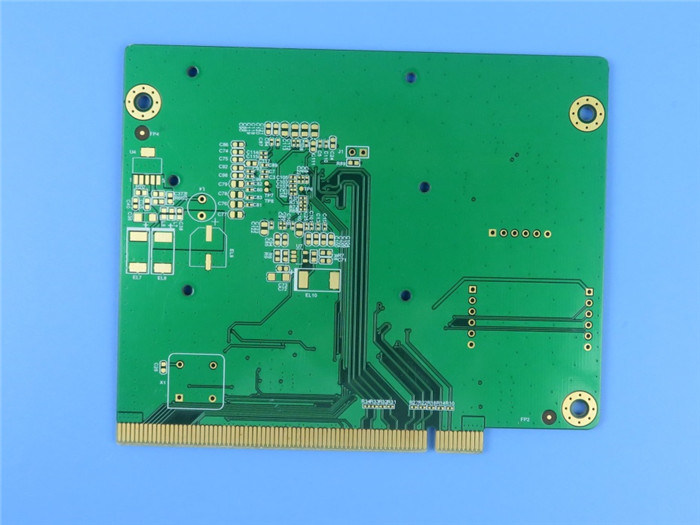

Steuerte mehrschichtige Leiterplatte TU-883 (PWB) 20 Schicht dämpfungsärmes PWB hoher Temperatur mit Widerstand 90 OHM 50 0

Einzelspezifikationen

Einzelteil Beschreibung Tatsächlich Ergebnis
1. Laminat Materielle Art TU-883 ACC
Tg ℃ 170 ACC
Lieferant TUC ACC
Stärke 2.8-3.1mm ACC
Stärke 2.Plating Loch-Wand 26.51µm ACC
Äußeres Kupfer 41.09µm ACC
Inneres Kupfer 15µm/31µm ACC
Maske 3.Solder Materielle Art TAIYO/PSR-2000GT600D ACC
Farbe Grün ACC
Starrheit (Bleistift-Test) 5H ACC
S/M Thickness 20.11µm ACC
Standort Beide Seiten ACC
4. Teilkennzeichen Materielle Art IJR-4000 MW300 ACC
Farbe Weiß ACC
Standort C/S, S/S ACC
5. Peelable-Lötmittel-Maske Materielle Art /
Stärke /
Standort /
6. Identifizierung UL-Kennzeichen JA ACC
Datums-Code 2921 ACC
Mark Location Lötseite ACC
7. Oberflächenende Methode Immersions-Gold ACC
Nickel-Stärke 4.06µm ACC
Goldstärke 0.056µm ACC
8. Normativeness RoHS Richtungweisendes 2015/863/EU ACC
REICHWEITE Richtlinie /2006 1907 ACC
Ring 9.Annular Min. Linienbreite (Mil) 4.8mil ACC
Min. Spacing (Mil) 5.2mil ACC
10.V-groove Winkel /
Reststärke /
11. Abschrägung Winkel /
Höhe /
12. Funktion Elektrischer Test 100% DURCHLAUF ACC
13. Auftritt Ipc-Klassen-Niveau IPC-A-600J &6012D Klasse 2 ACC
Sichtprüfung IPC-A-600J &6012D Klasse 2 ACC
Verzerrung und Torsion 0,21% ACC
14. Zuverlässigkeitsprüfung Band-Test Keine Schale ACC
Löslicher Test Keine Schale ACC
Solderability-Test 265 ±5℃ ACC
Wärmebelastungs-Test 288 ±5℃ ACC
Ionenverschmutzungs-Test 0.56µg/c㎡ ACC


Stackup u. Widerstand gesteuert

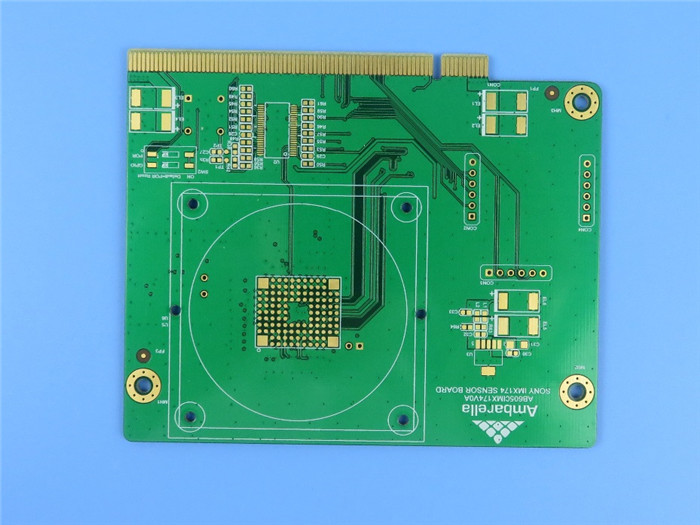

Steuerte mehrschichtige Leiterplatte TU-883 (PWB) 20 Schicht dämpfungsärmes PWB hoher Temperatur mit Widerstand 90 OHM 50 1
HDI-vias

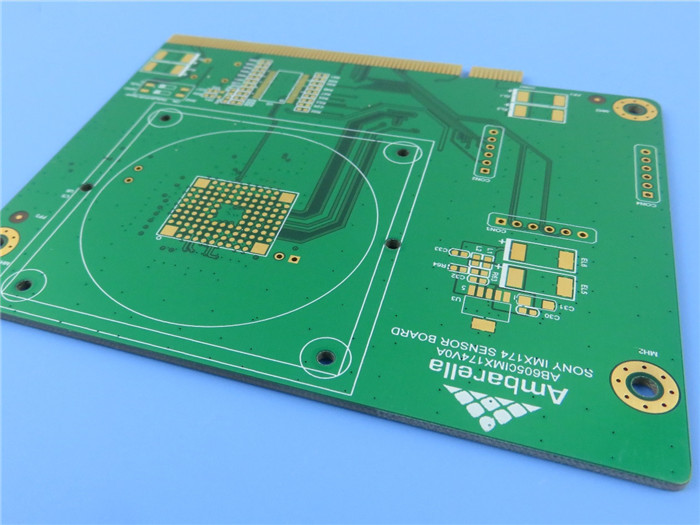

Steuerte mehrschichtige Leiterplatte TU-883 (PWB) 20 Schicht dämpfungsärmes PWB hoher Temperatur mit Widerstand 90 OHM 50 2

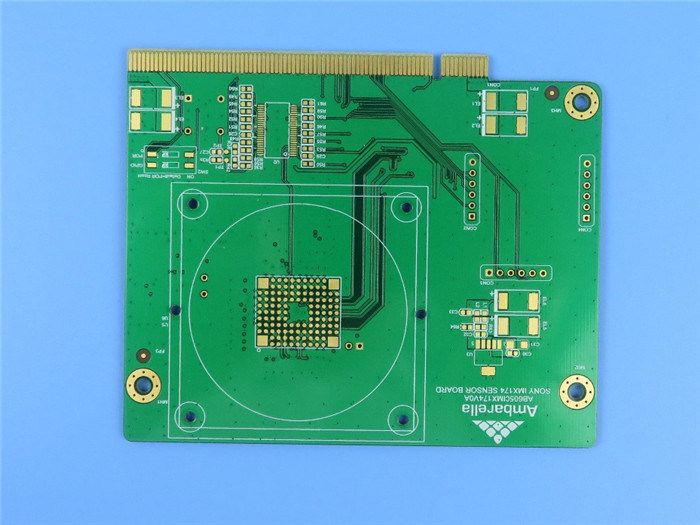

Steuerte mehrschichtige Leiterplatte TU-883 (PWB) 20 Schicht dämpfungsärmes PWB hoher Temperatur mit Widerstand 90 OHM 50 3
