Widerstand steuerte PWB 12 Schichten hohe Tg-Leiterplatte HDI mehrschichtige PWB-Brett-auf 2.0mm FR-4

MOQ:	1
Preis:	USD 9.99-99.99 PER PIECE
Standardverpackung:	Vakuum
Lieferfrist:	10 WERKTAGE
Zahlungsmethode:	T/T, Western Union
Lieferkapazität:	45000 Stücke pro Monat

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort

China

Markenname

Bicheng Technologies Limited

Zertifizierung

Modellnummer

BIC-476-V0.05

Zahl von Schichten:

Glasepoxid:

FR-4 TG>170

Abschließende Folie:

1,5 Unze

Abschließende Höhe von PWB:

2,0 Millimeter ±10%

Oberflächenende:

Immersions-Gold (Nickel 17,7%) 2µ“ über 100µ“

Lötmittel-Masken-Farbe:

Farbe der Teillegende:

Test:

100% früherer Versand elektrischen Tests

Min Bestellmenge:

Preis:

USD 9.99-99.99 PER PIECE

Verpackung Informationen:

Vakuum

Lieferzeit:

10 WERKTAGE

Zahlungsbedingungen:

T/T, Western Union

Versorgungsmaterial-Fähigkeit:

45000 Stücke pro Monat

Beschreibung des Produkts

Widerstand steuerte PWB 12 Schichten hohe Tg-Leiterplatte HDI mehrschichtige PWB-Brett-auf 2.0mm FR-4

(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)

1,1 allgemeine Beschreibung

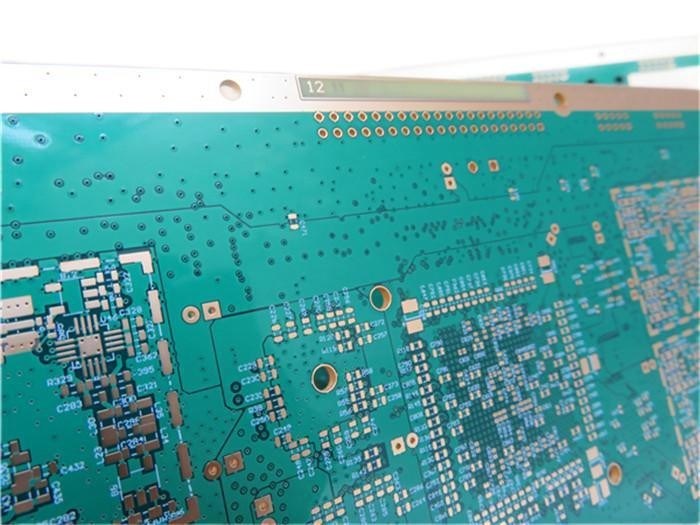

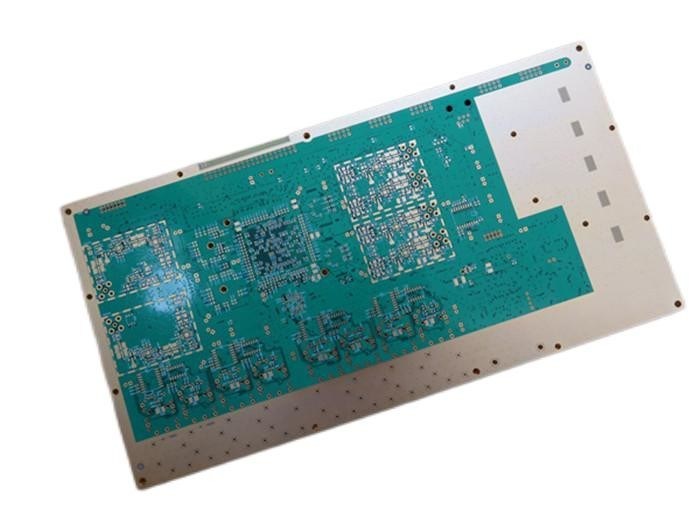

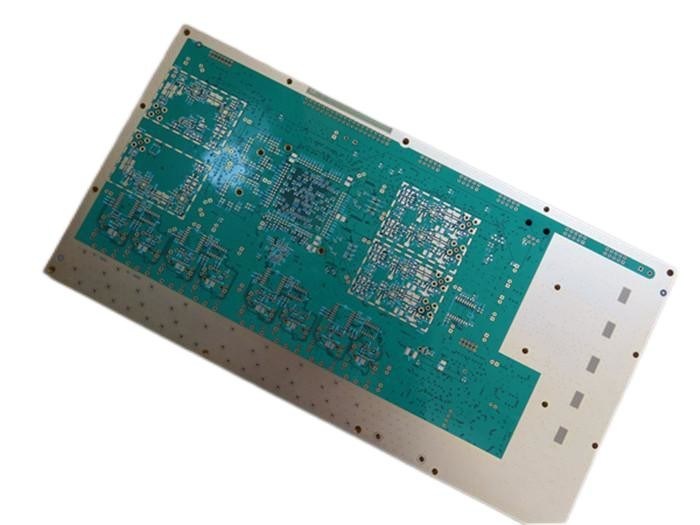

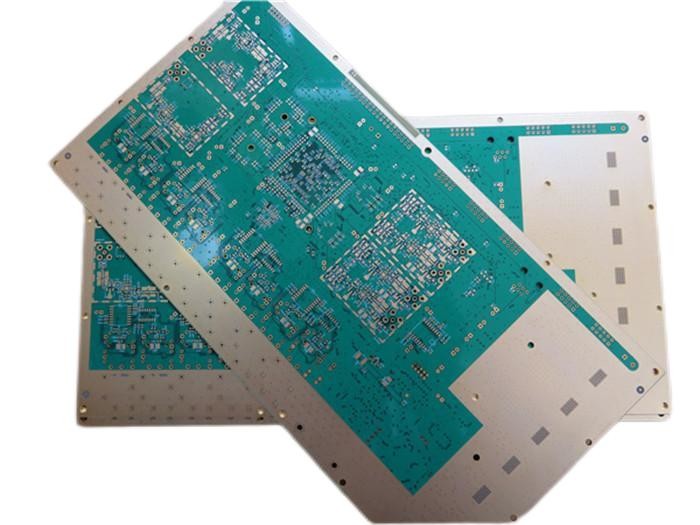

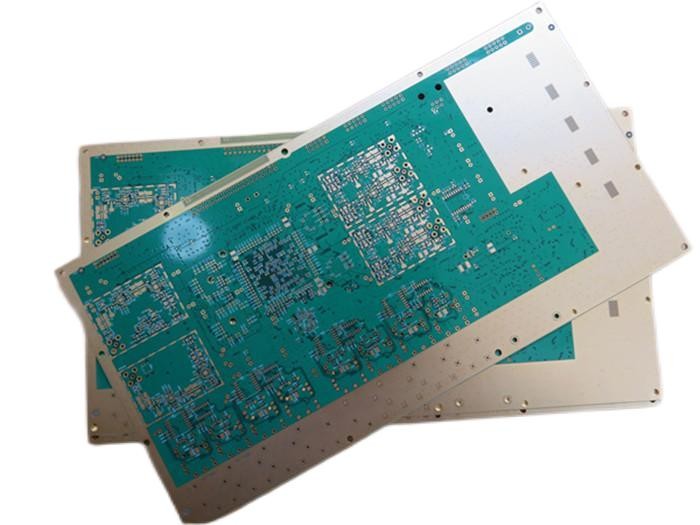

Dieses ist eine Art Widerstand kontrolliertes PWB, das auf Material FR-4 mit Tg 175°C für die Anwendung der Signalübertragung errichtet wird. Es ist ein Brett mit 12 Schichten mit 2,0 Millimeter stark. Es enthält vias 2+N+2 HDI (sehen Sie den Stackup u. die vias). Weiße Silkscreens (Taiyo) sind auf grüner Lötmittelmaske (Taiyo) und Immersionsgold auf Auflagen. werden Signalspurnwiderstand und Differenzialpaarwiderstand auf Schichten gesteuert. Sehen Sie die Zeichnung unten. Das Grundmaterial ist von ITEQ. Gesamtes Gremium liefert mit einzelnem oben. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 20 Bretter für Versand verpackt.

Signal Trace Impedance Control

Trace Layer	Trace Width (Mil)	Trace Impedance (Ohm)	Präzision	Bezugsschicht
Oberschicht	4	50	±10%	Mittel-Schicht 1
L03, Mittel-Schicht 2	4	50	±10%	Mittel-Schicht 1
L10, Mittel-Schicht 9	4	50	±10%	Mittel-Schicht 7, Mittel-Schicht 10
Untere Schicht	4	50	±10%	Mittel-Schicht 10

Differenzial passt Widerstand-Steuerung zusammen

Schicht	Trace Width/Raum (Mil)	Trace Impedance (Ohm)	Präzision	Frequenz (MHZ)
Oberschicht	3.1 / 5,5	100	±10%	Mittel-Schicht 1
Oberschicht	4.0 / 5,1	90	±10%	Mittel-Schicht 1
L03, Mittel-Schicht 2	3.1 / 5,9	100	±10%	Mittel-Schicht 1, Mittel-Schicht 4
L06, Mittel-Schicht 5	4.0 / 7,4	100	±10%	Mittel-Schicht 4, Mittel-Schicht 6
L06, Mittel-Schicht 5	4.0 / 4,7	90	±10%	Mittel-Schicht 4, Mittel-Schicht 6
L07, Mittel-Schicht 6	4.0 / 7,4	100	±10%	Mittel-Schicht 5, Mittel-Schicht 7
L07, Mittel-Schicht 6	4.0 / 4,7	90	±10%	Mittel-Schicht 5, Mittel-Schicht 7
L10, Mittel-Schicht 9	3.1 / 5,9	100	±10%	Mittel-Schicht 7, Mittel-Schicht 10
Untere Schicht	4.0 / 5,5	100	±10%	Mittel-Schicht 10
Untere Schicht	4.0 / 5,1	90	±10%	Mittel-Schicht 10

1,2 Eigenschaften und Nutzen

Bleifreie Versammlungen mit einer maximalen Rückfluttemperatur von 260℃.

Zeit der langen Lagerung (es kann für mehr als 1 Jahr im Vakuumbeutel gespeichert werden)

Verbesserte die Geschwindigkeit der Signalübertragung

PWB-Herstellung auf erforderlichen Spezifikationen.

Schnell und pünktliche Lieferung

UL erkannte und Richtungweisend-konformes RoHS

Prototyp PWB-Fähigkeit

Widerstand steuerte PWB 12 Schichten hohe Tg-Leiterplatte HDI mehrschichtige PWB-Brett-auf 2.0mm FR-4 0

1,3 Anwendungen

Dsl-Modem

Solarladegerät

Fahrzeug-Verfolger

GPS-Empfänger

Wi-FI-Antenne

Nabe Bluetooths USB

Drahtloser Router USBs

SMS-Modem

Multicoupler-Antenne

Telefonsysteme

1,4 Parameter- und Leistungsblatt

PWB-GRÖSSE	257 x 171.5mm=1PCS=1design
BRETT-ART	Mehrschichtiges PWB
Zahl von Schichten	12 Schichten
Oberflächenberg-Komponenten	JA
Durch Loch-Komponenten	JA
SCHICHT STACKUP	Kupfer ------- SPITZEN-17um (1oz) +plate 25um
	130 um prepreg 1080 x 2
	Kupfer ------- L02 32um (1oz)
	150um Kern FR-4
	Kupfer ------- L03 18um (0.5oz)
	130 um prepreg 1080 x 2
	Kupfer ------- L04 18um (0.5oz)
	150um Kern FR-4
	Kupfer ------- L05 18um (0.5oz)
	130 um prepreg 1080 x 2
	Kupfer ------- L06 18um (0.5oz)
	813um Kern FR-4
	Kupfer ------- L07 18um (0.5oz)
	130 um prepreg 1080 x 2
	Kupfer ------- L08 18um (0.5oz)
	150um Kern FR-4
	Kupfer ------- L09 18um (0.5oz)
	130 um prepreg 1080 x 2
	Kupfer ------- L10 18um (0.5oz)
	150um Kern FR-4
	Kupfer ------- L11 35um (1oz)
	130 um prepreg 1080 x 2
	Kupfer ------- BOT 17um (0.5oz) +plate 25um
TECHNOLOGIE
Minimale Spur und Raum:	Mil 4 Mil/4
Minimale/maximale Löcher:	0,25 Millimeter/3,0 Millimeter
Zahl von verschiedenen Löchern:	26
Zahl von Bohrlöchern:	4013
Zahl von Ausfräsungen:	0
Zahl von internen Ausschnitten:	0
Widerstand-Steuerung	Einzelner Signal-Widerstand und differenzialer Paar-Widerstand
BRETT-MATERIAL
Glasepoxid:	FR-4, ITEQ IT-180, Tg>175℃, äh<5>
Abschließende Folie extern:	1oz
Abschließende Folie intern:	1oz
Abschließende Höhe von PWB:	2.0mm ±10%
ÜBERZIEHEN UND BESCHICHTEN
Oberflächenende	Immersions-Gold (ENIG) (µ 2 µ“ über 100“ Nickel)
Löten Sie Maske, auf zuzutreffen:	Spitzen- und unter, Minimum 12micon.
Lötmittel-Masken-Farbe:	Grün, PSR-2000GT600D, Taiyo lieferte.
Lötmittel-Masken-Art:	LPSM
CONTOUR/CUTTING	Wegewahl
MARKIERUNG
Seite der Teillegende	SPITZE
Farbe der Teillegende	Weiß, IJR-4000 MW300, Taiyo Supplied.
Hersteller Name oder Logo:	Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH
ÜBER	Überzogen durch Loch (PTH), über tented. Vin in der Auflage unter BGA-Paket
FLAMIBILITY-BEWERTUNG	Zustimmung Min. ULs 94-V0.
MASS-TOLERANZ
Entwurfsmaß:	0,0059" (0.15mm)
Brettüberzug:	0,0030" (0.076mm)
Bohrgerättoleranz:	0,002" (0.05mm)
TEST	100% früherer Versand elektrischen Tests
ART DER GELIEFERT ZU WERDEN GRAFIK	E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
VERSORGUNGSBEREICH	Weltweit global.

Widerstand steuerte PWB 12 Schichten hohe Tg-Leiterplatte HDI mehrschichtige PWB-Brett-auf 2.0mm FR-4 1

1,5 Widerstand PWB und Impedanzanpassung

Der Wellenwiderstand des Leiters auf der Leiterplatte ist ein wichtiger Indikator des Schaltplans, besonders im PWB-Entwurf des Hochfrequenzstromkreises. Ob der Wellenwiderstand des Leiters konsequent ist und das Zusammenbringen mit dem Wellenwiderstand, der durch das Gerät oder das Signal erfordert wird, muss in Erwägung gezogen werden. Deshalb müssen diese zwei Konzepte im Zuverlässigkeitsentwurf von PWB-Entwurf Aufmerksamkeit gezahlt werden.

Es gibt eine Vielzahl der Signalübertragung im Leiter der Leiterplatte. Um die Übertragungsgeschwindigkeit zu erhöhen, muss es seine Frequenz erhöhen. Wegen der Faktoren des Stromkreises selbst wie Radierung, Stapelstärke, Spurbreite und so weiter, ist es verursacht Änderungen des Widerstandwertes, mit dem Ergebnis seiner Signalverzerrung unterschiedlich. Deshalb sollte der Widerstandwert des Leiters auf Hochgeschwindigkeitsleiterplatte innerhalb eines bestimmten Bereiches gesteuert werden, bekannt als die „Widerstandsteuerung“. Die Faktoren, die den Widerstand der PWB-Verdrahtung beeinflussen, sind hauptsächlich die Breite der kupfernen Bahn, die Stärke der kupfernen Bahn, die Dielektrizitätskonstante des Nichtleiters, die Stärke des Nichtleiters, die Stärke der Auflage, der Weg der Krautschicht, die Drähte um die Verdrahtung, etc. So muss der Widerstand der Verdrahtung auf dem Brett im Entwurf des PWBs gesteuert werden, um Signalreflexion und andere elektromagnetische Störungs- und Signalintegritätsfragen soweit wie möglich zu vermeiden, um der Stabilität des tatsächlichen Gebrauches von dem PWB-Brett zu garantieren. Sie können dich auf die entsprechende empirische Formel für die Berechnungsmethode der Mikrobandleiterlinie und des Streifenleiters Widerstand beziehen auf PWB-Brett.
