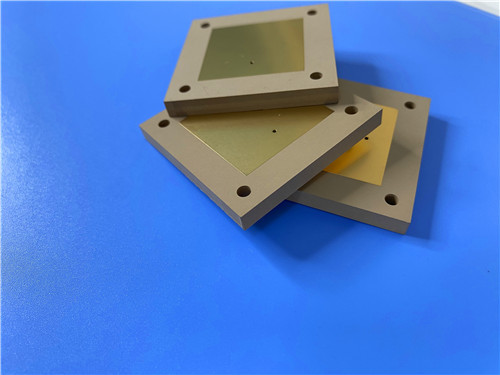

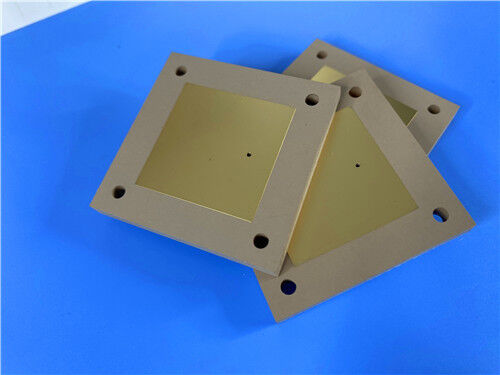

Rogers TMM10i hohe Dk 9,80 Thermoset Mikrowellen-Laminat und Custom 75mil Material doppelseitige Kupfer-PCB mit Immersionsgold für RF und Mikrowellen-Schaltkreise

Produkt-Beschreibung

Für RF- und Mikrowellenentwickler, die ein hochdielektrisch konstantes Material mit isotropen elektrischen Eigenschaften und der einfachen Verarbeitung eines weichen Substrats suchen,Rogers TMM10i thermosettiges MikrowellenlaminatTMM10i ist ein keramisches, kohlenwasserstoffhaltiges, thermosetzendes Polymer-Verbundwerkstoff, das für eine hohe Durchlöchersicherheit in Streifen- und Mikrobänderanwendungen entwickelt wurde.

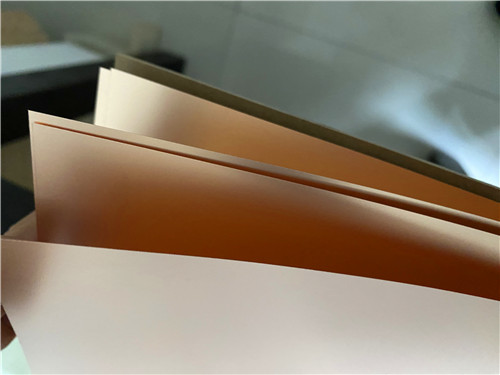

Wie andere Materialien der TMM-Serie vereint TMM10i viele wünschenswerte Eigenschaften vonKeramik- und PTFE-Substratemit der Leichtigkeit von Techniken zur Verarbeitung von Weichsubstraten, ohne dass spezielle Produktionsverfahren erforderlich sind.und alle üblichen PWB-Prozesse können in der Produktion verwendet werden. TMM10i-Laminate sind mit1⁄2 oz/ft2 bis 2 oz/ft2mit einer Dicke von mehr als 0,01 mm0.015" bis 0.500".

Schlüsselmerkmale auf einen Blick:

Anwendungen

TMM10i-Laminate eignen sich für eine breite Palette von HF- und Mikrowellenanwendungen, einschließlich:

1. HF- und Mikrowellenkreisläufe Stripline und Mikrobänder, die hohe Dk erfordern
2. Leistungsverstärker und -kombinatoren ­ Effektive Wärmeentfernung durch hohe Wärmeleitfähigkeit
3. Filter und Kupplungen Stabile Dk für eine gleichbleibende Frequenzantwort
4. Satellitenkommunikationssysteme - Zuverlässige Leistung in anspruchsvollen Umgebungen
5. GPS-Antennen Dimensional stabil für eine präzise Positionierung
6. Patch-Antennen High Dk ermöglicht kompakte Designs
7. Dielektrische Polarisatoren und Linsen
8. Chip-Tester ️ Mechanische Stabilität bei wiederholtem Einsatz

PCB-Herstellung nach Maßgabe des TMM10i

Als spezialisierter Hersteller von Hochfrequenz-Leiterplatten bieten wir umfassende Fertigungsleistungen mit Rogers TMM10i und anderen fortschrittlichen Materialien an.Die nachstehende Spezifikation beschreibt eine repräsentative doppelseitige starre PCB-Implementierung::

PCB-Konstruktionsdetails:

Materielle Vorteile

Hochisotropische Dielektrikkonstante:
TMM10i bietet ein DesignDk von 9.9“signifikant höher als der StandardLaminate auf PTFE-BasisDie isotrope dielektrische Konstante sorgt für eine gleichbleibende elektrische Leistung unabhängig von der Ausrichtung, was sie ideal für kompakte Patch-Antennen, Filter,und dielektrische Linsen, bei denen eine Verringerung der physikalischen Größe kritisch istMit einem Dk, der fast dreimal so hoch ist wie bei PTFE-Materialien, können die Schaltkreisgrößen erheblich reduziert werden.

Außergewöhnliche thermische Stabilität:
Der thermische Koeffizient von Dk ist bei -43 ppm/°K außergewöhnlich niedrig und gewährleistet eine stabile elektrische Leistung bei extremen Temperaturen.Die isotrope CTE (19/19/20 ppm/°K für X/Y/Z) ist sehr eng mit Kupfer verglichen, so daß auch in dicken Substraten hochzuverlässige durchgehende Löcher plattiert werden können.

Thermoset-Harzsystem:
Im Gegensatz zu thermoplastischen Materialien weichert sich TMM10i bei Erwärmung nicht.Die thermoset Natur bietet auch mechanische Eigenschaften, die schleichenden und kalten Fluss widerstehen.

Verbesserte Wärmeleitfähigkeit:
Bei 0,76 W/m·K bietet TMM10i etwa doppelt so viel Wärmeleitfähigkeit wie herkömmliche PTFE/keramische Laminate und erleichtert so die Wärmeentfernung bei Leistungsverstärkern und Hochdichteanwendungen.

Prozess chemische Resistenz:
Das Basissubstrat ist resistent gegen Ätzer und Lösungsmittel, die bei der Produktion von Leiterkreisen verwendet werden, wodurch Schäden am Material während der Herstellung und dem Montageprozess verringert werden.Vor der elektroless-Beschichtung ist keine Natriumnaphthalatbehandlung erforderlich.

Keramikähnliche Leistung, Bearbeitung mit weichem Substrat:
TMM10i kombiniert viele wünschenswerte Eigenschaften von keramischen Substraten mit der Leichtigkeit von Techniken zur Bearbeitung von Weichsubstraten.die erhebliche Verarbeitungsvorteile bieten.

Niedrige Schrumpfung:
Das Material weist geringe Schrumpfwerte auf, was zu einer präzisen Merkmaldefinition und wiederholbaren Leistung des Stromkreises beiträgt.

Qualität und Verfügbarkeit

Alle Platten werden in Übereinstimmung mit den IPC-Klasse-2-Qualitätsstandards hergestellt, um eine robuste Zuverlässigkeit für kommerzielle, industrielle und verteidigungsbezogene Anwendungen zu gewährleisten.Vor dem Versand werden 100% elektrische Prüfungen durchgeführt, um die Funktionsintegrität zu gewährleisten..

Unsere Produktionskapazität erstreckt sich auf die weltweite Verfügbarkeit, mit flexiblen Versand- und Logistikunterstützung für Prototypen und Volumenanforderungen.Wir bieten eine schnelle Lieferung und wettbewerbsfähige Preise bei gleichzeitiger strenger Prozesskontrolle..

Für Anfragen zu kundenspezifischen Stapeln, Paneldimensionen, alternativen Kupferfolien, Messing- oder Aluminiumplattenbindungen oder anderen Konfigurationen,Bitte kontaktieren Sie unser Verkaufsteam. Wir sind bereit, Ihre Anforderungen an Hochfrequenz-Leiterplatten zu erfüllen..
