Produkt-Beschreibung
Bei der Suche nach zuverlässigen Mikrowellen- und Millimeterwellenleistung ist die Materialauswahl von entscheidender Bedeutung.Wanglings TF300Hochfrequenzlaminat ist ein PTFE-keramisches dielektrisches Komposit-Substrat, das für eine stabile dielektrische Konstante, geringe Verluste und eine hervorragende Zuverlässigkeit für anspruchsvolle HF-Anwendungen entwickelt wurde.Im Gegensatz zu glasverstärkten Laminaten, TF300 enthält keine Glasfaser-Stoffe die Dielektrikkonstante wird durch Anpassung des Verhältnisses von Keramik zu PTFE-Harz genau kalibriert.mit einer hohen Dielektrische Leistung und gleichbleibenden elektrischen Eigenschaften.

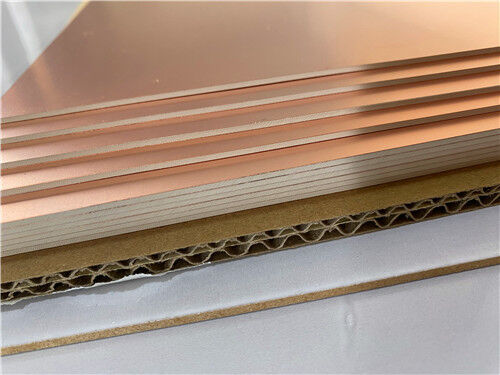

Die TF-Serie ist in drei Ausführungen erhältlich:TF (unbeschichtet, glatte Oberfläche), TF-1 (einseitig Kupferbeschichtet) und TF-2 (zweiseitig Kupferbeschichtet). TF300 wird mit ED-Kupferfolie in0.018 mm und 0.035 mmmit einer Dicke von 150 × 150 mm und 250 × 250 mm, mit Standarddicken von0.635 mm bis 2,5 mm.
Schlüsselmerkmale auf einen Blick:
| Eigentum |
Typischer Wert |
Prüfungszustand |
| Dielektrische Konstante (Dk) |
3.0 ± 0.06 |
10 GHz |
| Verlustfaktor |
0.001 |
10 GHz |
| Thermischer Koeffizient Dk |
-60 ppm/°C |
-55°C bis +150°C |
| CTE - X/Y/Z |
60 / 60 / 80 ppm/°C |
-55°C bis +150°C |
| Wärmeleitfähigkeit |
0.3 W/m·K |
- Ich weiß. |
| Schälfestigkeit (1oz Cu) |
> 0,6 N/mm |
Normalzustand |
| Absorption von Wasser |
≤ 0,05% |
20 ± 2 °C, 24 Stunden |
| Dichte |
2.41 g/cm3 |
- Ich weiß. |
| Langfristige Betriebstemperatur |
-80°C bis +200°C |
- Ich weiß. |
Anwendungen
TF300-Laminate eignen sich für eine Vielzahl von Hochfrequenzanwendungen, darunter:
- Luft- und Raumfahrtausrüstung, Raumfahrt und Kabinensysteme
- Mikrowellen und Antennen Stabil Dk für eine gleichbleibende Leistung
- Phasenempfindliche Antennen mit hoher dielektrischer Toleranz
- Frühwarnradare und Flugradare - hohe Zuverlässigkeit in rauen Umgebungen
- Antennen mit Phasenarray und Beamforming Networks
- Satellitenkommunikation und -navigation
- Leistungsverstärker

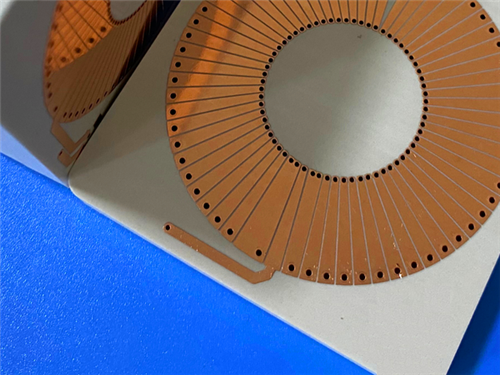

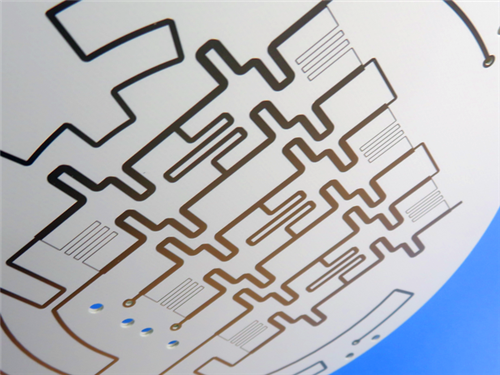

PCB-Herstellung nach Maßgabe der TF300
Als spezialisierter Hersteller von Hochfrequenz-Leiterplatten bieten wir umfassende Fertigungsleistungen mit Wangling TF300 und anderen fortschrittlichen Materialien an.Die nachstehende Spezifikation beschreibt eine repräsentative 2-schichtige starre PCB-Implementierung::
PCB-Konstruktionsdetails:
| Parameter |
Spezifikation |
| Ausgangsmaterial |
Wangling TF300 |
| Anzahl der Schichten |
2 Schichten starre |
| Abmessungen des Boards |
46.3 mm × 55,01 mm pro Platte, ±0,15 mm |
| Enddicke |
0.7 mm |
| Kupfergewicht |
1 oz (1,4 ml) äußere Schichten |
| Mindestspuren-/Raumbereich |
6 / 8 Millimeter |
| Mindestgröße des Lochs |
0.35mm |
| Über die Struktur |
Keine blinden oder vergrabenen Durchläufe |
| Durch Plattierungstärke |
20 μm |
| Oberflächenbearbeitung |
ENEPIG (Elektrolöses Nickel-Elektrolöses Palladium-Immersionsgold) |
| Lötmaske |
Keine |
| Seidenfilter |
Keine |
| Elektrische Prüfung |
100% vor der Verbringung |
| Artwork Format |
Gerber RS-274-X |
| Qualitätsstandard |
IPC-Klasse 2 |
mit einer Leistung von mehr als 1000 W und einer Leistung von mehr als 1000 W
Die TF300 bietet eine dielektrische Konstante von 3,0 ± 0,06 bei 10 GHz, wobei das Dk durch Anpassung des Keramik-PTFE-Verhältnisses genau kalibriert wird.mit häufig verwendeten Werten einschließlich 3.0, 6.0, 9.2, 9.6, 10.2, und 16° ermöglicht es den Ingenieuren, das für jede Anwendung optimale Material auszuwählen.
Niedriger Dielektrverlust:
Mit einem Ablösungsfaktor von nur 0,001 bei 10 GHz minimiert der TF300 die Signaldämpfung in Übertragungsleitungen und sorgt so für eine hervorragende Hochfrequenzleistung für Mikrowellen- und Millimeterwellenkreise.
Keine Glasfaserverstärkung:
Im Gegensatz zu glasverstärkten Laminaten enthält TF300 kein Glasfasergewebe.Dies eliminiert faserinduzierte Variationen der dielektrischen Konstante und bietet eine homogene elektrische Leistung über das Substrat hinweg.
Breiter Betriebstemperaturbereich:
TF300 can be used continuously in the range of -80°C to +200°C—a higher continuous operating temperature than TP materials—making it suitable for aerospace and defense applications subject to extreme thermal environments.
Strahlungsbeständigkeit und geringe Ausgasung:
Das Material weist Strahlungsbeständigkeit und geringe Abgas-Eigenschaften auf, was für Raumfahrt- und Satellitenanwendungen von entscheidender Bedeutung ist, bei denen Materialabbau und Kontamination minimiert werden müssen.
Ausgezeichnete Stabilität der Abmessungen:
Die CTE-Werte (60/60/80 ppm/°C für X/Y/Z) tragen zuverlässigen plattierten Durchlöchern und einer gleichbleibenden Leistung des Stromkreises bei Temperaturschwankungen bei.
Einfache PCB-Fertigung:
Die TF300 kann mit Standardverfahren für die Herstellung von thermoplastischen Materialien verarbeitet werden, sodass alle gängigen PCB-Prozesse ohne spezielle Produktionstechniken verwendet werden können.
Anpassungsfähige Dicken:
Erhältlich in Dicken von 0,635 mm bis 2,5 mm, mit Optionen für "Gesamtdicke einschließlich Kupfer" und "Dielektrische Dicke" auf Anfrage.
Qualität und Verfügbarkeit
Alle Platten werden in Übereinstimmung mit den IPC-Klasse-2-Qualitätsstandards hergestellt, um eine robuste Zuverlässigkeit für kommerzielle, industrielle und verteidigungsbezogene Anwendungen zu gewährleisten.Vor dem Versand werden 100% elektrische Prüfungen durchgeführt, um die Funktionsintegrität zu gewährleisten..
Unsere Produktionskapazität erstreckt sich auf die weltweite Verfügbarkeit, mit flexiblen Versand- und Logistikunterstützung für Prototypen und Volumenanforderungen.Wir bieten eine schnelle Lieferung und wettbewerbsfähige Preise bei gleichzeitiger strenger Prozesskontrolle..
Für Anfragen zu kundenspezifischen Stapeln, Paneldimensionen, alternativen Dielektrikkonstanten oder anderen Konfigurationen,Bitte kontaktieren Sie unser Verkaufsteam. Wir sind bereit, Ihre Anforderungen an Hochfrequenz-Leiterplatten zu erfüllen..
