AGC Multi Material High-Volume TLX-6 DK 2.65 Glasfaser-verstärktes Mikrowellen-Substrat und kundenspezifische 2-Schicht 3,5 Millimeter PCB-Lösung

Produkt-Beschreibung

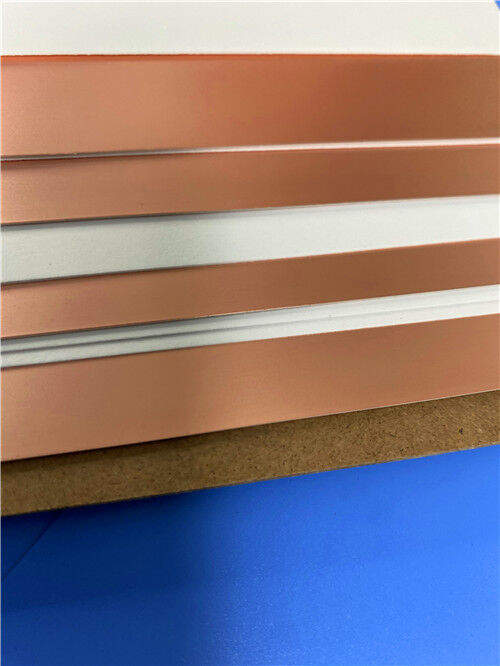

1Einführung in das TLX-6-Hochvolumen-Antennenmaterial

TLX-6 ist ein Laminat aus PTFE-Glasfaser ausAGC-Mehrstoff, entwickelt als großvolumiges Antennenmaterial, das eine nachgewiesene Zuverlässigkeit in einem breiten Spektrum von HF-Anwendungen bietet.Produktreihe TLX, TLX-6 bietet eine dielektrische Konstante (Dk) von2.65 ± 0.04und ist in einer Vielzahl von Dicken und Kupferbeschichtungsoptionen erhältlich, was es zu einem vielseitigen Arbeitspferd für Mikrowellendesigns mit geringer Schichtanzahl macht.

Was den TLX-6 auszeichnet, ist seine gewebte Glasfaserverstärkung, die eine außergewöhnliche mechanische Festigkeit und Dimensionsstabilität in schwierigen Umgebungen bietet.Dies macht TLX-6 zum Material der Wahl für Anwendungen, bei denen Substrate extremen Bedingungen standhalten müssen:

Vibration beim Start in den Weltraum:Schleppwiderstand für PWB, die an Gehäuse geschraubt sind und hohe Vibrationswerte aufweisen.

Hochtemperaturbelastung:Es hält hohen Temperaturen in den Motorenmodulen stand.

Strahlungsbeständigkeit:Nachgewiesenes Weltraum-Erbe mit geringen Abgas-Eigenschaften (siehe NASA-Ausgasdaten).

Extreme MeeresumgebungenSie widersteht schwierigen Bedingungen an Bord von Kriegsschiffantennen.

Weite Temperaturbereiche:Stabile Leistung für Höhenmesser-Substrate während des Fluges.

Mit einer Reichweite von über 2,45 ¢ 2,65 Dk in der gesamten TLX-Produktlinie ermöglicht TLX-6 die Herstellung von Kopplungen, Splittern, Kombinatoren, Verstärkern, Antennen und anderen passiven HF-Komponenten.

2. Schlüsseltechnische Spezifikationen (TLX-6)

Ausgasungseigenschaften (NASA-getestet)

Wie von der NASA berichtet, hat TLX ein langes Weltraum-Erbe und wird überall dort eingesetzt, wo gewebte Glasfaserverstärkung benötigt wird.

3. Vorteile und Vorteile

TLX-6 bietet eine überzeugende Kombination aus elektrischen, mechanischen und verarbeitenden Vorteilen:

Ausgezeichnete PIM-Leistung:Messung bei weniger als -160 dBc (getestet mit 20 W pro Kanal @ 800 und 1800 MHz), um eine saubere Signalübertragung in anspruchsvollen HF-Systemen zu gewährleisten.

Niedrig und stabil Dk:Streng gesteuerte Dielektrikkonstante (2.65 ± 0,04) mit minimalem Temperaturwechsel, um eine gleichbleibende Leistung der Schaltung zu gewährleisten.

Niedriger Dissipationsfaktor:Niedrige Verluste bei 1,9 GHz (0,0016) und 10 GHz (0,0022), die hocheffiziente Konstruktionen unterstützen.

Dimensional stabil:Die Glasfaserverstärkung bietet eine hervorragende mechanische Stabilität und Widerstandsfähigkeit gegen Kriechen und Kälte.

Niedrige Feuchtigkeitsabsorption:Minimiert die Verschiebung der dielektrischen Eigenschaften in feuchten Umgebungen.

UL 94 V-0-Klassifizierung:Erfüllt strenge Anforderungen an die Entflammbarkeit.

Optimierte Kupferhaftung:Die Oberflächenbehandlung sorgt für eine starke Kupferbindung für eine zuverlässige PCB-Fertigung.

Versatile Verarbeitung:Unterstützt Standard-PCB-Herstellungsprozesse, die für Mikrowellen-Designs mit geringer Schichtanzahl geeignet sind.

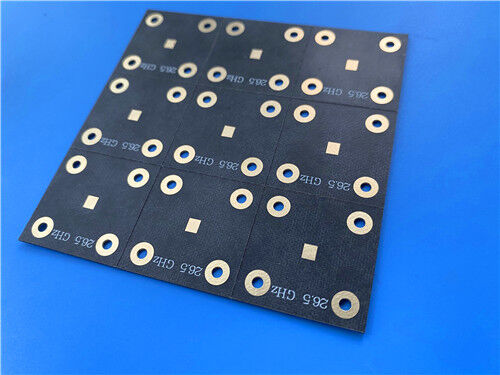

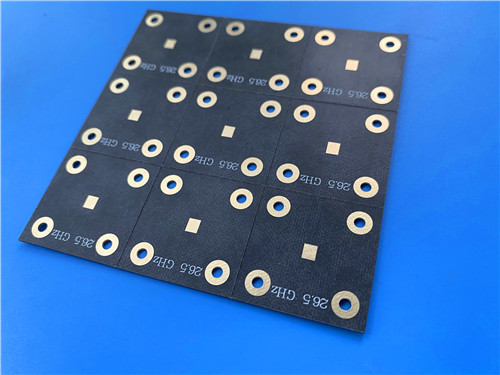

4. Benutzerdefinierte 2-Schicht-PCB-Lösung auf TLX-6

Wir nutzen die außergewöhnlichen Eigenschaften von TLX-6 und bieten Ihnen die folgende, präzise konstruierte, 2-schichtige, starre Leiterplattenlösung.hochzuverlässige HF- und Mikrowellenanwendungen.

PCB-Konstruktion Details

Design- und Herstellungsmerkmale

Ultra dünnes Profil:Mit einer Enddicke von nur 0,2 mm und einem Kern von 3,5 mil (0,089 mm) bietet diese Leiterplatte eine außergewöhnlich leichte Lösung für kompakte Antennenanlagen, Kopplungen,und tragbare HF-Geräte.

Feinfunktionsfähigkeit:Unterstützt 5/7 mil trace/space und 0,3 mm micro-vias, so dass dichte HF-Schaltkreislayouts mit ausgezeichneter Signalintegrität möglich sind.

Kupferschichten mit geringem Verlust:1 oz (35 μm) Kupfer auf beiden Seiten bietet eine hohe Leitfähigkeit, während die optimierte Oberflächenbehandlung eine starke Haftung und ein zuverlässiges Ätzen gewährleistet.

Zuverlässige Verbindungen:Die Immersion Gold Oberfläche liefert eine flache, oxidierungsbeständige und hochschweißbare Oberfläche, die eine robuste Bauteilbindung und langfristige Zuverlässigkeit gewährleistet.

Ausgezeichnete Zuverlässigkeit der PTH:Mit 20 μm über Plattierung und der geringen Feuchtigkeitsabsorption des Materials und der Dimensionsstabilität bietet das PCB eine hervorragende Integrität beim Plattieren durch ein Loch.

Strenge Qualitätskontrolle:Jede Platte wird zu 100% elektrisch getestet und nach IPC-Klasse-2-Standards hergestellt, um eine gleichbleibende Qualität zu gewährleisten.

5Typische Anwendungen

TLX-6 wird in einer Vielzahl von HF- und Mikrowellenanwendungen eingesetzt, darunter:

Radarsysteme: Boden-, Luft- und Marine-Radarmodule.

Mobilfunk: Antennen, Filter und Kombinatoren der Basisstationen.

Mikrowellenprüfausrüstung: Kalibriervorrichtungen und Messgeräte.

Mikrowellenübertragungsgeräte: Kupplungen, Splitter und Stromspalter.

Passive Komponenten: Verstärker, Mischer und Filter.

Antennensysteme: Patch-Antennen, Array-Antennen und GPS/GNSS-Antennen.

Raumfahrt und Verteidigung: Satellitenkommunikationssysteme, Antennen von Kriegsschiffen und Höhenmesser.

6Schlussfolgerung.

Als spezialisierter Lieferant von hochfrequenten Leiterplatten kombinieren wir die bewährte Leistung vonAGC TLX-6- eine hochvolumige, glasfaserverstärkteLaminat aus PTFEMit unserem langjährigen Raumfahrt-Erbe, mit unserer Präzisionsfertigungskapazität, um PCB-Lösungen von Weltklasse zu liefern, nutzt unser ultradünnes 2-Schicht-Angebot die stabilen dielektrischen Eigenschaften von TLX-6 voll aus,geringer Verlust, ausgezeichnete PIM-Leistung und mechanische Robustheit, um sicherzustellen, dass Ihre HF- und Mikrowellenkonstruktionen die höchsten Leistungs- und Zuverlässigkeitsniveaus erreichen.

Egal, ob Sie Antennen für Mobilfunk, Radarsysteme, Satellitenlast oder Verteidigungselektronik entwickeln, unser Ingenieurteam ist bereit, Ihr Projekt zu unterstützen.Für technische KonsultationenWir freuen uns darauf, Ihr vertrauenswürdiger Partner in der Hochfrequenzinnovation zu sein.
