Produkt-Beschreibung
Was ist TLX-8?
Es handelt sich um ein von AGC hergestelltes hochvolumiges, glasfaserverstärktes PTFE-Mikrowellensubstrat. Es hat eine dielektrische Konstante (Dk) von 2,55 ± 0,04 bei 10 GHz. Der Verdunstungsfaktor (Df) beträgt 0,0018 bei 10 GHz.Sie bietet eine ausgezeichnete PIM-Leistung (gemessen bei weniger als -160 dBc). Das Material ist dimensionell stabil. Es hat eine sehr geringe Feuchtigkeitsabsorption (0,02%). Es ist UL94 V-0 eingestuft. Es ist für Mikrowellen-Designs mit geringer Schichtzahl geeignet.Es ist ideal für Anwendungen, die mechanische Verstärkung in schwierigen Umgebungen erfordern, einschließlich Raumfahrt, Luftfahrt und Verteidigung.
Welche PCBs kann man damit bauen?
Die Vorlage basiert auf TLX-8-Material. Die Enddicke beträgt 0,85 mm. Das Kupfergewicht beträgt 1 Unze pro Schicht.Als Oberflächenveredelung wird reines Gold beschichtet. Auf beiden Seiten wird keine Lötmaske aufgetragen. Auf der oberen Schicht wird weißes Seidenblatt gedruckt. Die Mindestspur und der Mindestraum beträgen 5 und 7 Millimeter. Die Mindestlöchergröße beträgt 0,3 mm. Die Durchplattiertätigkeit beträgt 20 μm.Der Qualitätsstandard lautet IPC-Klasse 2. Diese Platte eignet sich hervorragend für Antennen, Radarsysteme, Mobilfunk und Mikrowellenprüfgeräte.
1Übersicht über die Materialien
TLX-8 ist ein PTFE-Glasfaserlaminat. Es wird von AGC (ehemals Taconic) hergestellt. Es ist ein Antennenmaterial mit hohem Volumen. Es bietet Zuverlässigkeit in einer Vielzahl von HF-Anwendungen.Das Material ist vielseitigEs ist in einer Vielzahl von Dicken und Kupferbeschichtungsoptionen erhältlich. Es eignet sich für Mikrowellendesigns mit geringer Schichtzahl.
Das Material bietet eine mechanische Verstärkung, die überall dort wichtig ist, wo ein Substrat in schwierigen Umgebungen steht.
Beispiele sind:
Schleichwiderstand für PWBs, die an einem Gehäuse geschraubt sind und während des Weltraumstartes auf hohe Vibrationswerte stoßen
Hochtemperaturbelastung in Motorenmodulen
Strahlungsbeständigkeit im Weltraum (von der NASA für geringe Abgasemissionen aufgeführt)
Beständigkeit gegen extreme Umgebungen auf See für Antennen von Kriegsschiffen
Widerstandsfähigkeit gegenüber einem breiten Temperaturbereich für Höhenmesser während des Fluges
TLX-8 hat ein langes Weltraum-Erbe. Es wird überall dort verwendet, wo gewebte Glasfaserverstärkung benötigt wird.
Hauptmerkmale von TLX-8:
PTFE-Glasfaserlaminat
Niedrig und stabil Dk Die Dk beträgt 2,55 ± 0,04 bei 10 GHz. Die Dk-Variation beträgt etwa ± 2% von -55 °C bis 125 °C.
Niedriger Dissipationsfaktor Die Df beträgt 0,0018 bei 10 GHz.
Ausgezeichnete PIM-Leistung PIM wird bei weniger als -160 dBc gemessen. Dies ist für Basisstation-Antennen und RF-Systeme mit geringer Verzerrung von entscheidender Bedeutung.
Ausgezeichnete thermische Stabilität
Dimensionelle Stabilität: Das Material ist dimensionell stabil. Nach dem Backen beträgt MD 0,06 mm/m und CD 0,08 mm/m.
Das Material ist von der NASA für eine geringe Abgasemission eingestuft. TML ist 0,03%. CVCM ist 0,00%. WVR ist 0,01%.
Niedrige Feuchtigkeitsdämpfung Die Feuchtigkeitsdämpfung beträgt nur 0,02% und gewährleistet eine stabile Leistung in feuchten Umgebungen.
2. TLX-8 Fachdatenblatt
| Eigentum |
Typischer Wert |
Einheiten |
Die Situation |
Prüfmethode |
| Dielektrische Konstante |
20,55 ± 0.04 |
- Ich weiß. |
@ 10 GHz |
IPC-650 2.5.5.3 |
| Verlustfaktor |
0.0018 |
- Ich weiß. |
@ 10 GHz |
IPC-650 2.5.5.5.1 |
| PIM-Leistung |
< - 160 |
dBc |
20 W pro Kanal @ 800/1800 MHz |
Messung des PCB-Kupons |
| Ausgasung (TML) |
0.03 |
% |
4 H 257°F @ ≤5×10−5 Torr |
ASTM E 595 |
| Ausgasung (CVCM) |
0 |
% |
4 H 257°F @ ≤5×10−5 Torr |
ASTM E 595 |
| Ausgasung (WVR) |
0.01 |
% |
4 H 257°F @ ≤5×10−5 Torr |
ASTM E 595 |
| Oberflächenwiderstand (erhöhte Temperatur) |
6.605 × 108 |
- Was ist los? |
- Ich weiß. |
IPC-650 2.5.17.1 Sek. 5.2.1 |
| Oberflächenwiderstand (Feuchtigkeit) |
3.550 × 106 |
- Was ist los? |
- Ich weiß. |
IPC-650 2.5.17.1 Sek. 5.2.1 |
| Volumenwiderstand (erhöhte Temperatur) |
1.110 × 1010 |
Mohm/cm |
- Ich weiß. |
IPC-650 2.5.17.1 Sek. 5.2.1 |
| Volumenwiderstand (Feuchtigkeit) |
1.046 × 1010 |
Mohm/cm |
- Ich weiß. |
IPC-650 2.5.17.1 Sek. 5.2.1 |
| Dimensionelle Stabilität (MD |
0.06 |
mm/m |
- Ich weiß. |
IPC-650 2.4.39 Sek. 5.4 |
| Dimensional Stabilität (CD |
0.08 |
mm/m |
- Ich weiß. |
IPC-650 2.4.39 Sek. 5.4 |
| Dimensionalstabilität (MD |
0.09 |
mm/m |
- Ich weiß. |
IPC-650 2.4.39 Sek. 5.5 |
| Dimensional Stabilität (CD |
0.1 |
mm/m |
- Ich weiß. |
IPC-650 2.4.39 Sek. 5.5 |
| Wärmeleitfähigkeit |
0.19 |
W/m·K |
- Ich weiß. |
ASTM F433 / ASTM 1530-06 |
| CTE-X-Achse |
21 |
ppm/°C |
25 bis 260°C |
IPC-650 2.4.41 / ASTM D 3386 |
| CTE-Y-Achse |
23 |
ppm/°C |
25 bis 260°C |
IPC-650 2.4.41 / ASTM D 3386 |
| CTE-Z-Achse |
215 |
ppm/°C |
25 bis 260°C |
IPC-650 2.4.41 / ASTM D 3386 |
| Td (2% Gewichtsverlust) |
535 |
°C |
- Ich weiß. |
IPC-650 2.4.24.6 (TGA) |
| Td (5% Gewichtsverlust) |
553 |
°C |
- Ich weiß. |
IPC-650 2.4.24.6 (TGA) |
| Schälfestigkeit (1 oz ED) |
2.63 (15) |
N/mm (Pfund/in) |
Wärmebelastung |
IPC-650 2.4.8 Sek. 5.2.2 |
| Schälfestigkeit (1 oz RTF) |
2.98 (17) |
N/mm2 (kpsi) |
- Ich weiß. |
IPC-650 2.4.8 Sek. 5.2.2 |
| Schälfestigkeit (1⁄2 oz ED) |
2.45 (14) |
N/mm2 (kpsi) |
Erhöhte Temperatur. |
IPC-650 2.4.8.3 |
| Young's Modulus (MD) |
6,757 (980) |
N/mm2 (psi) |
- Ich weiß. |
ASTM D 902 |
| Young's Modulus (CD) |
8,274 (1,200) |
N/mm2 (psi) |
- Ich weiß. |
ASTM D 902 |
| Feuchtigkeitsabsorption |
0.02 |
% |
- Ich weiß. |
IPC-650 2.6.2.1 |
| Dielektrische Auflösung |
> 45 |
KV |
- Ich weiß. |
IPC-650 2.5.6 |
| Flammbarkeit |
V-0 |
- Ich weiß. |
- Ich weiß. |
UL-94 |
3Die wichtigsten Vorteile von TLX-8
|
Merkmal
|
Nutzen
|
|
Dk beträgt 2,55 ± 0.04
|
Eine enge Toleranz ermöglicht eine gleichbleibende Impedanzkontrolle
|
|
Df ist 0,0018 bei 10 GHz
|
Niedrige Verluste minimieren die Signalschwäche in Mikrowellenkreisläufen
|
|
PIM ist < -160 dBc
|
Ausgezeichnete Leistung bei geringer Verzerrung für Basisstation-Antennen
|
|
Td ist > 535°C
|
Aussergewöhnliche thermische Zersetzungsbeständigkeit
|
|
CTE X/Y beträgt 21/23 ppm/°C
|
Gute Dimensionsstabilität erreicht
|
|
Niedrige Abgasemissionen (TML 0,03%)
|
Von der NASA für Raumfahrtanwendungen aufgeführt
|
|
Feuchtigkeitsabsorption beträgt 0,02%
|
Eine sehr geringe Wasseraufnahme sorgt für eine stabile Leistung in feuchten Umgebungen
|
|
UL94 V-0-Klassifizierung erreicht
|
Die Einhaltung der Brandschutzvorschriften ist gewährleistet
|
|
Breiter Dickenbereich (0,064 bis 6,35 mm)
|
Designflexibilität ermöglicht
|
|
Die Produktion in großen Mengen wird unterstützt
|
Kosteneffizientes Antennenmaterial
|
4. Anwendungsbereiche
TLX-8 wird in vielen anspruchsvollen RF- und Mikrowellenanwendungen eingesetzt:
- Radarsysteme
- mobile Kommunikation
- Mikrowellenprüfgeräte
- Mikrowellenübertragungsgeräte
- Kupplungen, Splitter, Kombinatoren, Verstärker, Antennen

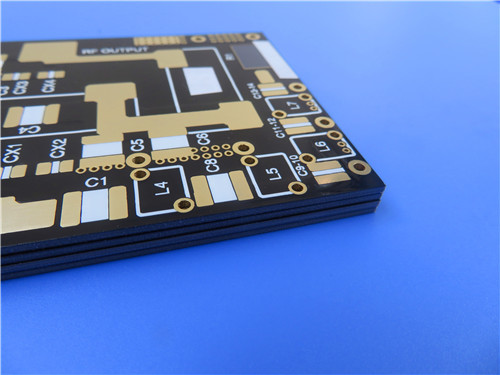

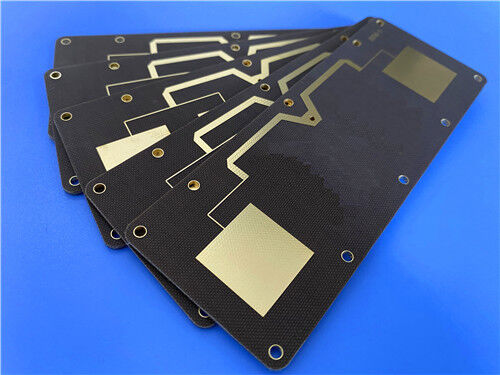

5. Maßgeschneiderte 2-Schicht-RF-PCB
Eine vollständige 2-schichtige HF-PCB-Lösung kann auf Basis von TLX-8 bereitgestellt werden.
Spezifikationen für das Board
| Spezifikation |
Einzelheiten |
| Typ der Platte |
2-Schicht-RF-PCB |
| Ausgangsmaterial |
TLX-8 (0,762 mm / 30 mil Kern) |
| Endplattendicke |
0.85 mm |
| Fertiges Kupfergewicht |
1 oz (35 μm) pro Schicht |
| Abmessungen des Boards |
76.4 × 98,6 mm (1 Stück) |
| Abmessungstoleranz |
± 0,15 mm |
| Mindeste Spuren / Platz |
5 / 7 Millimeter |
| Mindestgröße des Lochs |
0.3 mm |
| Durch Plattierungstärke |
20 μm |
| Oberflächenbearbeitung |
Reingoldplattierung |
| Top-Lötmaske |
- Nein. |
| Maske für die Unterspülung |
- Nein. |
| Spitze der Seidenwand |
Weiß |
| Unterseidenseide |
- Nein. |
| IPC-Klassifizierung |
Klasse 2 |
| Artwork Format |
Gerber RS-274-X |
| Prüfungen |
100% elektrischer Test (vor dem Versand) |
| Verfügbarkeit |
Weltweit |
6Warum reines Gold verwendet wird
Für diese HF-PCB wird eine reine Goldbeschichtung gewählt.
| Vorteil |
Nutzen |
| Ausgezeichnete Schweißbarkeit |
Eine oxidierungsfreie Oberfläche ist für die Befestigung von Bauteilen verfügbar |
| Wirbelschließung unterstützt |
RF-Komponenten, die Golddrahtverbindungen erfordern, können verwendet werden |
| Korrosionsbeständigkeit gewährleistet |
Kupferspuren werden in rauen Umgebungen geschützt |
| Niedriger Kontaktwiderstand erreicht |
Dies eignet sich für Kantenanschlüsse und Prüfstellen |
| Dauerhafte Haltbarkeit erhalten |
Die Schweißfähigkeit wird über längere Zeiträume erhalten |
7Warum keine Maske verwendet wird
| Vorteil |
Nutzen |
| Das Gewicht wird reduziert. |
Es entstehen dünne, leichte Bretter |
| Kosten werden reduziert |
Das Anbringen einer Lötmaske wird abgeschafft. |
| Funktionsfähigkeit optimiert |
Lötmaske kann die Impedanz beeinträchtigen und bei hohen Frequenzen Verluste einführen |
| Geerdung mit bloßem Kupfer ist zulässig |
Es können direkte Erdungsanschlüsse hergestellt werden |
| Sichtprüfung vereinfacht |
Spuren und Pflaster sind deutlich sichtbar. |
F1: Was ist die dielektrische Konstante von TLX-8?
Der Prozess Dk beträgt 2,55 ± 0,04 bei 10 GHz. Die Dk-Variation beträgt etwa ± 2% von -55 °C bis 125 °C. Diese stabile Dk ermöglicht eine gleichbleibende Impedanzkontrolle.
F2: Wie ist die PIM-Leistung von TLX-8?
Die PIM wird bei weniger als -160 dBc gemessen. Diese Messung erfolgt mit einem hergestellten PCB-Kupon. Der Test verwendet 20 Watt pro Kanal bei 800 und 1800 MHz.Diese hervorragende PIM-Leistung macht TLX-8 ideal für Basisstation-Antennen.
F3: Ist TLX-8 für Raumfahrtanwendungen geeignet?
TLX-8 hat ein langes Weltraum-Erbe. Es ist von der NASA für niedrige Ausgasemissionen aufgeführt. Die Ausgaswerte sind TML 0,03%, CVCM 0,00% und WVR 0,01%. Es wird in Raumfahrzeugen, Satelliten,und andere Raumfahrtanwendungen.
F4: Welche Dicken sind für TLX-8 verfügbar?
TLX-8 ist in Dicken von 0,064 mm (0,0025") bis 6,35 mm (0,250") erhältlich.Standardgrößen der Platten umfassen 18" × 24" (457 mm × 610 mm) und andere Größen bis 36" × 48".
F5: Wo kann das offizielle TLX-8-Datenblatt erhältlich sein?
Das offizielle Datenblatt ist bei AGC (ehemals Taconic) erhältlich. Die Kontakt-E-Mail ist agc-ml.info-maltimaterial@agc.com. Unser Team kann auch Dokumentation zur Verfügung stellen.
Sind Sie bereit, loszulegen?

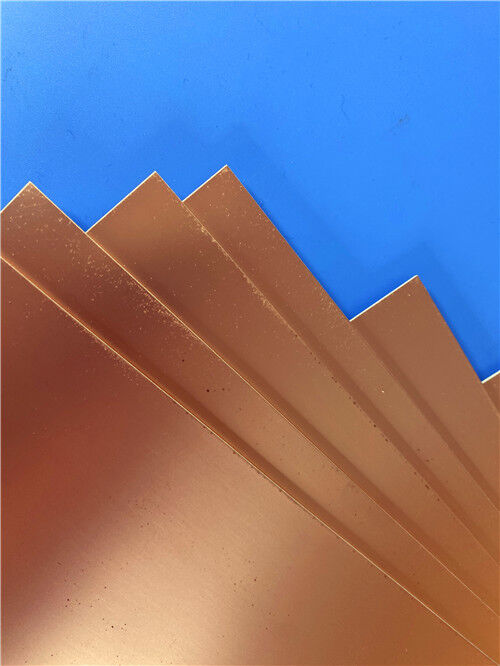

TLX-8-Rohlaminate können geliefert werden. Vollgefertigte 2-Schicht-RF-PCBs mit reinem Gold-Finish und Feinlinie-Fähigkeit können hergestellt werden.
Kontaktieren Sie uns noch heute für:
Materialprobenahme und -prüfung
Unterstützung bei der Konstruktion von HF-Schaltungen
Impedanzberechnung und Designunterstützung
PCB-Notierung und DFM-Überprüfung
Technische Unterstützung für Ihre spezifische Anwendung
