Metallkern PWB errichtet auf Aluminiumbasis mit Senker-Löchern und Immersions-Gold
  • Name
  • Name

Metallkern PWB errichtet auf Aluminiumbasis mit Senker-Löchern und Immersions-Gold

MOQ: 1
Preis: USD20~30
Standardverpackung: Vakuum
Lieferfrist: 5-6 Werktage
Zahlungsmethode: T/T, Paypal
Lieferkapazität: 45000 Stücke pro Monat
Ausführliche Information
Beschreibung des Produkts
Ausführliche Information
Herkunftsort
China
Markenname
Bicheng Enterprise Limited
Zertifizierung
UL
Modellnummer
BIC-0577-V5.77
Wärmeleitfähigkeit:
1W/MK dielektrisches Material, MCPCB
Abschließende Höhe von PWB:
1.6mm ±0.16
Abschließender Folie External:
1 Unze
Oberflächenende:
Electroless Nickel über Immersions-Gold (ENIG) (1 µ“ über µ 100“ Nickel)
Lötmittelmaskenfarbe:
Weiß, PSR400 WT02
Farbe der Teillegende:
kein Silkscreen erfordert
Test:
100% früherer Versand elektrischen Tests
Min Bestellmenge:
1
Preis:
USD20~30
Verpackung Informationen:
Vakuum
Lieferzeit:
5-6 Werktage
Zahlungsbedingungen:
T/T, Paypal
Versorgungsmaterial-Fähigkeit:
45000 Stücke pro Monat
Beschreibung des Produkts

Allgemeines Profil




Metallkern PWB ist- die thermische ManagementLeiterplatte, die beim LED-Beleuchten benutzt wird, welches
Bedarf fastet abkühlende Ableitung. Der Metallkern kann Aluminium sein (Aluminiumkern
PWB) und kupfern (Kupferkern PWB), sogar Eisenbasis. Die schnellste Geschwindigkeit der Hitze
Übertragung ist auf Kupfer, das in Form von thermoelektrischer Trennung entworfen ist.







Vorteile




1) Effektive Wärmeableitung verringert die Betriebstemperatur des Moduls
und dehnt die Nutzungsdauer aus;
2) werden Energiedichte und Zuverlässigkeit herauf 10% verbessert;
3) verringern die Abhängigkeit von Kühlkörpern und von anderer Hardware (einschließlich thermisches
Schnittstellenmaterialien);
4) verringern das Volumen des Produktes;
5) verringern die Kosten der Hardware und der Versammlung;
6) Optimierungskombination des Machtstromkreises und des Steuerstromkreises;
7) ersetzen das zerbrechliche keramische Substrat und erhalten eine bessere mechanische Haltbarkeit;
8) verringern die Betriebstemperatur der Ausrüstung;







Anwendungen




LED-Beleuchtung, Schalterregler, DC-/ACkonverter, Kommunikation elektronisch
Ausrüstung, ein elektrischer Stromkreis des Filters, Büroautomationsausrüstung, Lokführer,
Bewegungsprüfer, Automobil etc.







Metallkern PWB-Fähigkeit

NEIN. Parameter Wert
1 Art des Metallkernes Aluminium, Kupfer, Eisen
2 Modell des Metallkernes A1100, A5052, A6061, A6063, C1100
3 Oberflächenende HASL, Immersions-Gold, Immersions-Silber, OSP
4 Stärke des Oberflächenüberzuges

HASL: Sn>2.54µm, ENIG: Au 0.025-0.1µm,

Ni 2.5-5µm
5 Schicht-Zählung 1-4 Schichten
6 Maximum der Brett-Größe 23" x 46" (584mm×1168mm)
7 Mininum der Brett-Größe 0,1969" x 0,1969" (5mm×5mm)
8 Brett-Stärke 0,0157" x 0,2362" (0.4-6.0mm)
9 Kupferne Stärke

0.5OZ (17.5µm), 1OZ (35µm), 2OZ (70µm),

3OZ (105µm), 4OZ (140µm) zu 10oz (350µm)
10 Minimale Spurbreite 5mil (0.127mm)
11 Minimaler Raum 5mil (0.127mm)
12 Minimale Loch-Größe 0,0197" (0.5mm)
13 Maximale Loch-Größe Keine Grenze
14 Minimale Löcher lochten PWB-Stärke <1>
PWB-thikness 1.2-3.0mm: 0,0591" (1.5mm)
15 PTH-Wandstärke >20µm
16 Toleranz von PTH ±0.00295“ (0.075mm)
17 Toleranz von NPTH ±0.00197“ (0.05mm)
18 Abweichung der Loch-Position ±0.00394“ (0.10mm)
19 Entwurfs-Toleranz Wegewahl: ±0.00394“ (0.1mm)
Lochen: ±0.00591“ (0.15mm)
20 Winkel von V-geschnittenem 30°, 45°, 60°
21 V-geschnittene Größe 0,1969" x 47,24" (5mm×1200mm)
22 Stärke des V-geschnittenen Brettes 0,0236" x 0,1181" (0.6-3mm)
23 Toleranz des V-geschnittenen Winkels ±5º
24 V-CUT Vertikalität ≤0.0059“ (0.15mm)
25 Minimale quadratische Schlitze lochten PWB-Stärke < 1="">
PWB-Stärke 1.2-3.0mm: 0,0394" x 0,0394" (1,0 x 1.0mm)
26 Minimale BGA-AUFLAGE 0,01378" (0.35mm)
27 Minimale Breite der Lötmittel-Masken-Brücke. 8mil (0.2032mm)
28 Minimale Stärke der Lötmittel-Maske >13µm (0.013mm)
29 Isolationswiderstand 1012ΩNormal
30 Abziehstärke 2.2N/mm
31 Lötmittelfloss 260℃ 3min
32 E-Test Spannung 50-250V
33 Wärmeleitfähigkeit 0.8-8W/M.K
34 Verzerrung oder Torsion ≤0.5%
35 Entflammbarkeit FV-0
36 Minimale Höhe des Teilindikators 0,0059" (0.15mm)
37 Minimale offene Lötmittel-Maske auf Auflage 0,000394" (0.01mm)

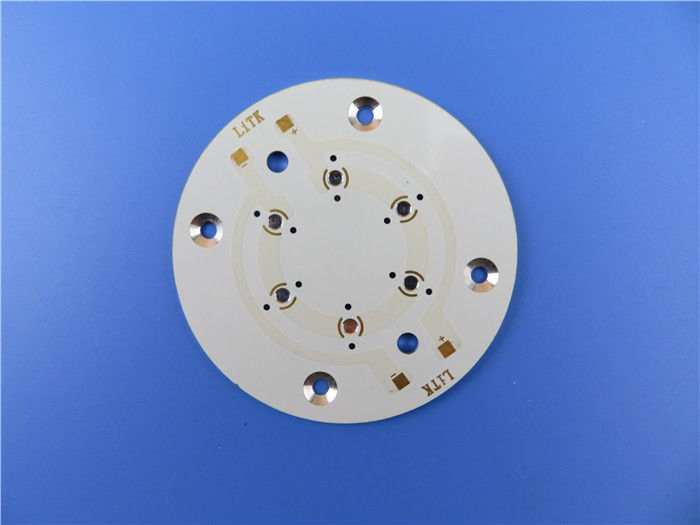

Metallkern PWB errichtet auf Aluminiumbasis mit Senker-Löchern und Immersions-Gold 0

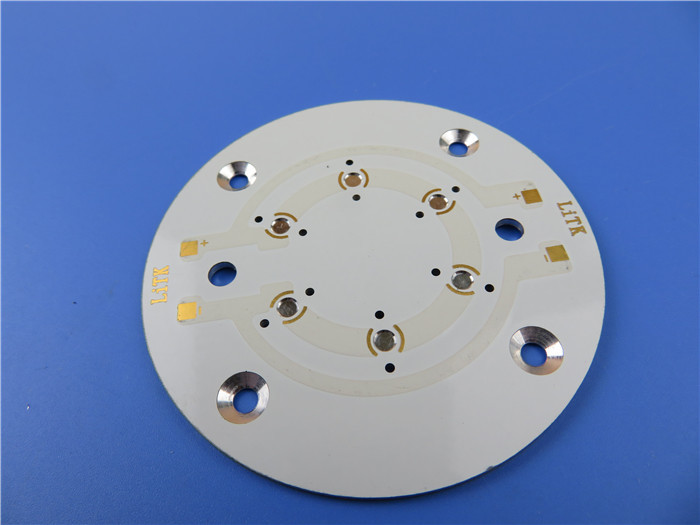

Metallkern PWB errichtet auf Aluminiumbasis mit Senker-Löchern und Immersions-Gold 1
