Rogers RO3010 Hochfrequenz-Mikrowelle PWB PWBs 2-Layer Rogers 3010 10mil 0.254mm Leiterplatte-DK10.2 DF 0,0022

Rogers RO3010 Hochfrequenz-Leiterplatte 2-lagig Rogers 3010 10mil 0,254mm Leiterplatte DK10,2 DF 0,0022 Mikrowellen-Leiterplatte

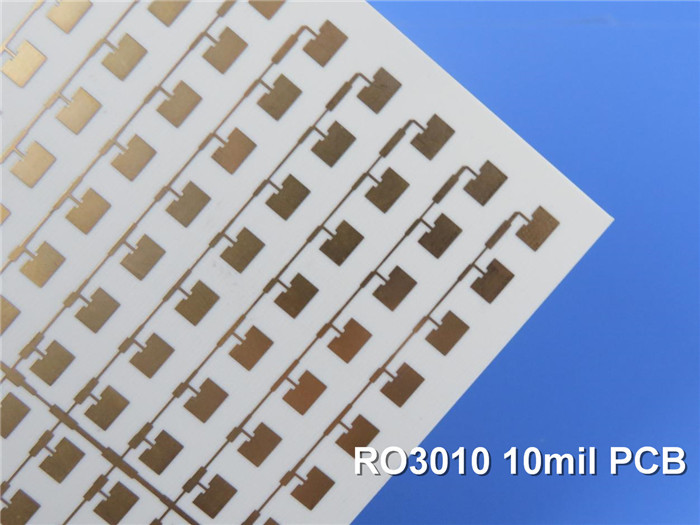

(Leiterplatten sind kundenspezifische Produkte, das gezeigte Bild und die Parameter dienen nur als Referenz)

Rogers RO3010Hochfrequenz-Leiterplattenmaterialien sind keramikgefüllte PTFE-Verbundwerkstoffe für kommerzielle Mikrowellen- und HF-Anwendungen. Sie wurden entwickelt, um eine außergewöhnliche elektrische und mechanische Stabilität zu wettbewerbsfähigen Preisen zu bieten. Die mechanischen Eigenschaften sind konsistent. Dies ermöglicht dem Designer die Entwicklung von Mehrlagen-Leiterplattendesigns, ohne Verzug oder Zuverlässigkeitsprobleme zu erfahren.RO3010-Materialienweisen einen Wärmeausdehnungskoeffizienten (CTE) in X- und Y-Achse von 17 ppm/°C auf. Dieser Ausdehnungskoeffizient ist auf den von Kupfer abgestimmt, was dem Material eine ausgezeichnete Dimensionsstabilität verleiht, mit einer typischen Ätzschrumpfung nach Ätzen und Backen von weniger als 0,5 mils pro Zoll. Der CTE in Z-Achse beträgt 24 ppm/°C, was eine außergewöhnliche Zuverlässigkeit der durchkontaktierten Löcher auch in rauen Umgebungen bietet.

Typische Anwendungen:

1) Automobilradar

2) Mobilfunk-Telekommunikationssysteme

3) Datenverbindungen in Kabelsystemen

4) Direktübertragungssatelliten

5) Globale Positionierungssatellitenantennen

6) Patch-Antenne für drahtlose Kommunikation

7) Leistungsverstärker und Antennen

8) Power-Backplanes

9) Fernablesegeräte

Leiterplattenspezifikationen

Datenblatt von Rogers 3010)(RO3010)RO3010 Typischer Wert
